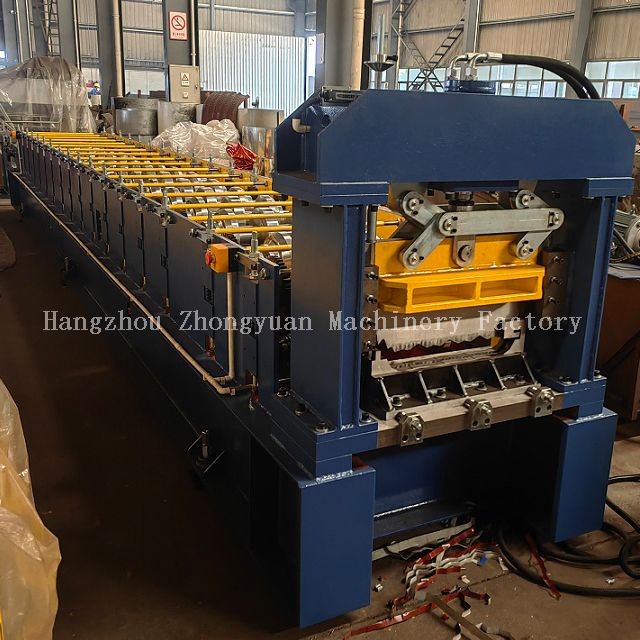

Brève introduction de la machine de toiture métallique à joint debout :

Paramètres techniques de la machine de formage de rouleaux à joint debout :

Composants de la machine à coudre les tôles :

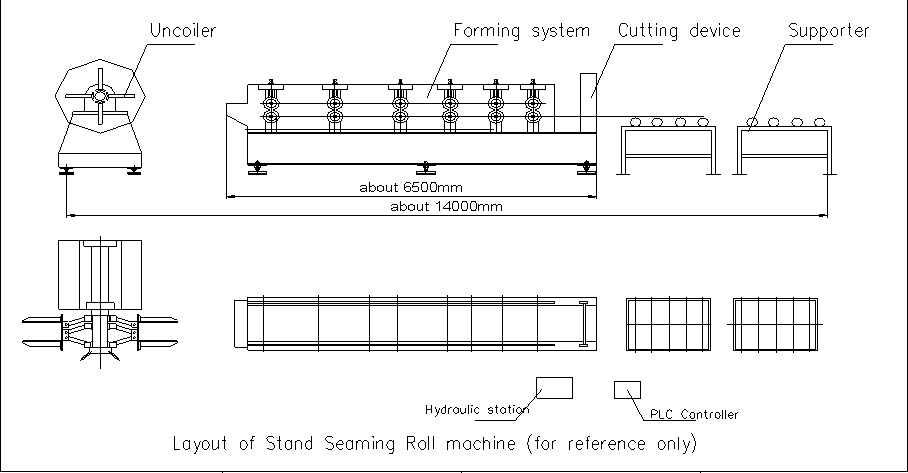

Affichage du traitement de travail de couture

Déroulage de la tôle → Feuille de guidage → Profilage → Mesurer la longueur et couper la tôle → Produit jusqu'à la table de sortie

Description des composants de la machine à panneaux à joints debout

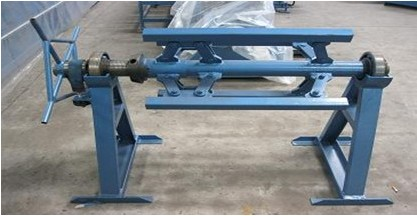

(1) Dévidoir manuel :

1) Mise hors tension ; dérouleur manuel; maximum. Capacité : 5000kg

2) Costume pour diamètre intérieur de la bobine : 508 mm.

3) La puissance manuelle agrandit la surface intérieure de la bobine.

Référence du formulaire de sortie du dérouleur :

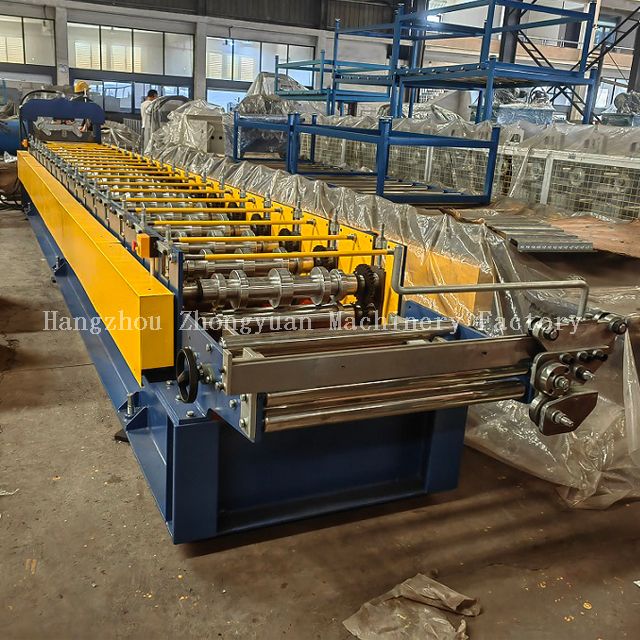

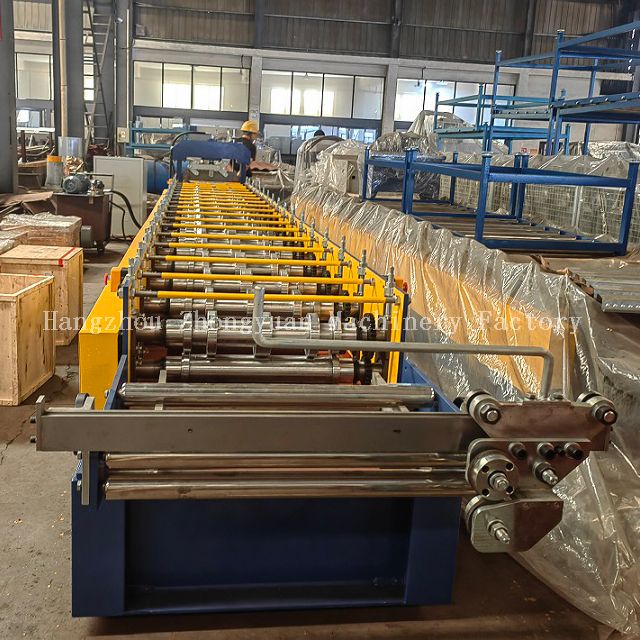

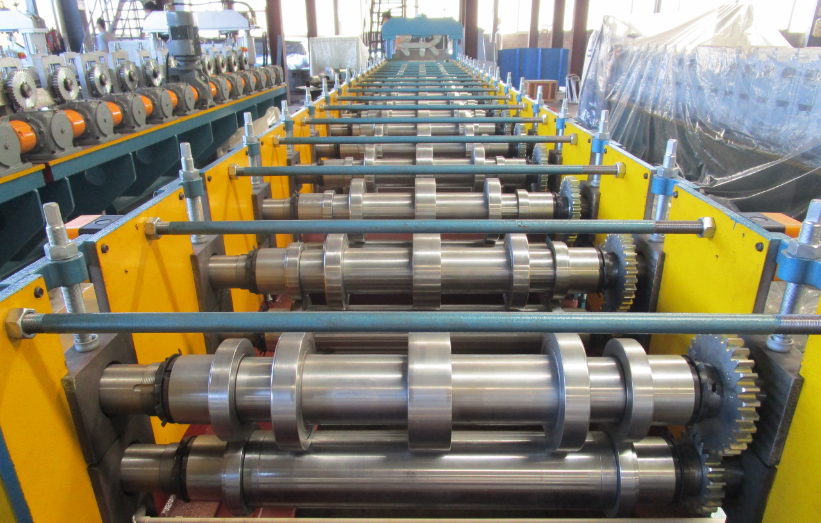

( 2) Profilage M/C

1) Le châssis principal de la machine est soudé séparément et le mur extérieur est relié par vis après avoir été rotoblasté en surface.

2)  Le matériau du rouleau est en acier forgé n°45 de haute qualité, avec procession à commande numérique.

3) Les arbres des rouleaux sont usinés par une rectifieuse deux fois pour assurer la précision du produit final.

4) Les rouleaux sont plaqués de chrome dur sur la surface après avoir été usinés par la machine-outil exacte. Cela garantit ainsi une longue durée de vie des rouleaux de formage.

5) La chaîne et l'engrenage déplacent la ligne, le moteur entraîne. Toutes les actions de travail sont contrôlées automatiquement par l'armoire électrique PLC.

6) Tension d'alimentation appropriée : 415 V/50 Hz/3 phases.

7)  Vitesse de formage : environ 20 m/min (sans temps de coupe)

8)  Puissance du moteur de la machine principale : 5,5 KW

9)  Poids total : 5380kg

10)  Taille de formage : 8,3*1,2*1,6 m  (longueur x largeur x hauteur)

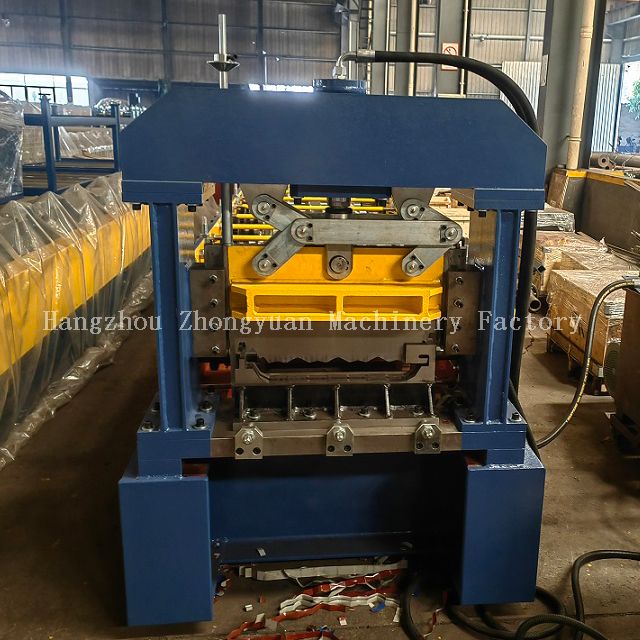

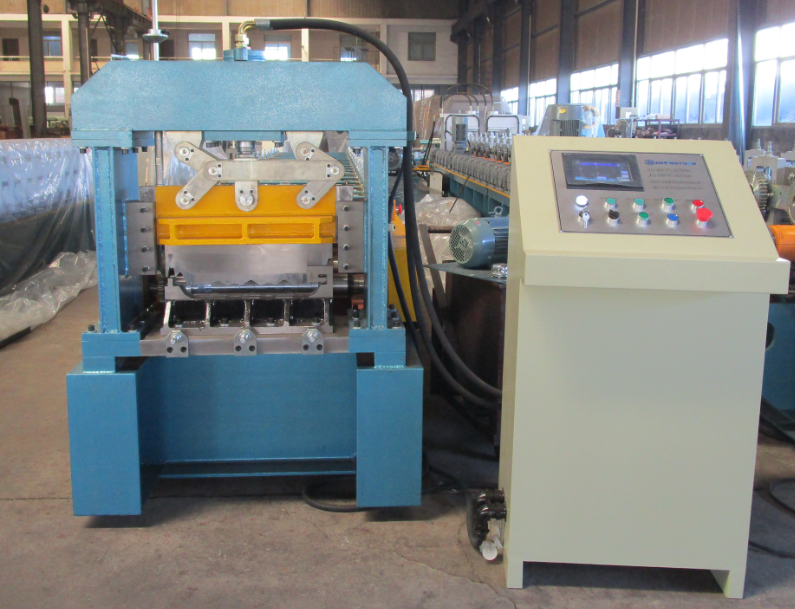

( 3) Coupe hydraulique

1) Adopte la post-coupe, le matériau de la lame de coupe est Cr12 avec traitement trempé.

2) Adopte un cadre soudé pour une bonne rigidité.

3) La puissance de coupe est assurée par une station hydraulique.

4) Il est composé d'une station de pompage hydraulique, d'une étagère de moule coupée, d'une lame coupée, etc. Il est utilisé pour couper le produit après le formage.

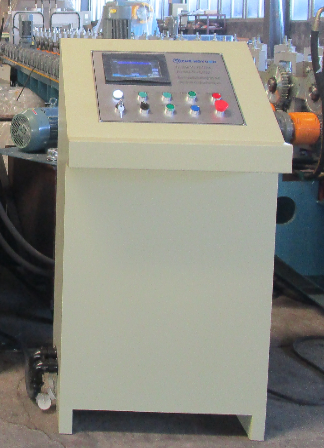

(4) Système de contrôle PLC :

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 415 V/50 Hz/3 phases.

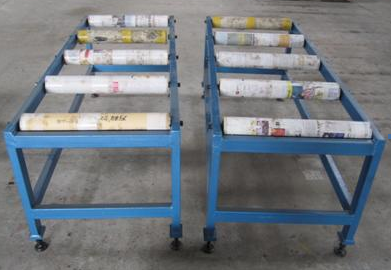

(5 ) Rack de produits (non alimenté) :

1)  Ils sont utilisés pour mettre le produit final lorsque le produit sort du dispositif de coupe.

2)  2 pièces, chaque pièce mesure 1,5 m, la longueur totale est de 3 mètres.

3)  Recueillir le produit final et les produits finaux peuvent être facilement empilés par les travailleurs.

Application du produit de la machine de formage de rouleaux de métal à joint debout

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des profileuses à joint debout  dans différentes spécifications, modèles et configurations.

Exemple d'application de machine à former des rouleaux à joint debout

Détails d'emballage de la machine de formage de rouleaux de panneaux à joint debout

1. Un conteneur *40GP pour charger un ensemble de machine de formage de rouleaux à joint debout avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
