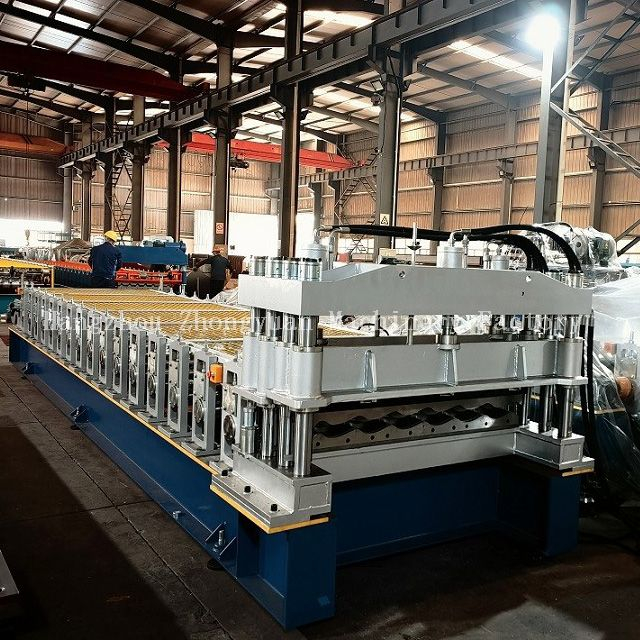

Brève introduction de la machine de formage de rouleaux de tuiles en acier :

Paramètres techniques de la machine de formage de rouleaux de toit en tuiles métalliques :

Composants de la machine de formage de rouleaux de carreaux émaillés :

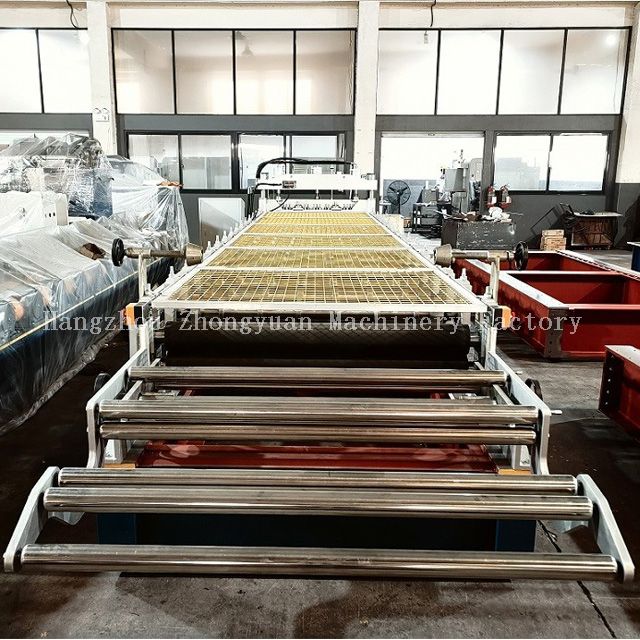

Affichage du traitement du travail des carreaux

Déroulage de la feuille → Feuille de guidage → Profilage → Pressage de la feuille → Mesurer la longueur et couper la feuille → Table du produit à épuiser

Description des composants de la machine de formage de rouleaux de carreaux  émaillés

1. Arbres de haute précision

Arbres pleins dia.72mm.

Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.

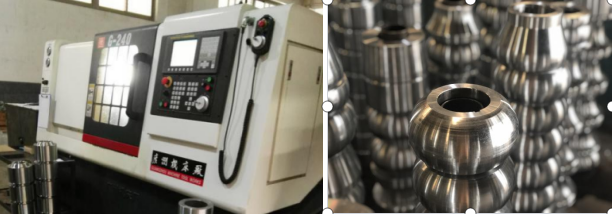

2.Rouleaux de formage dur de haute précision

Chaque rouleau de formage utilise une machine CNC pour polir et usiner la forme des rouleaux conçue, cela peut améliorer la précision des rouleaux. Et du chrome dur planté de 0,03 à 0,05 mm pour garantir que la machine fonctionne pendant plus de 15 ans pour vous.

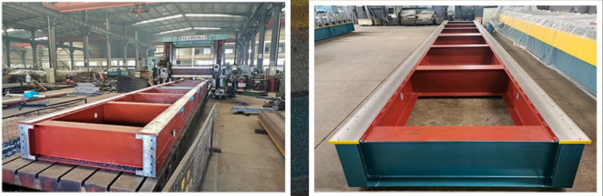

3.Le châssis de la machine est traité en surface par une machine de planification de 10 m.

Bâti de machine réalisé en acier de type H400 par soudure, planifié en surface pour garantir la précision.

Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine. Épaisseur de la paroi latérale : 40 mm

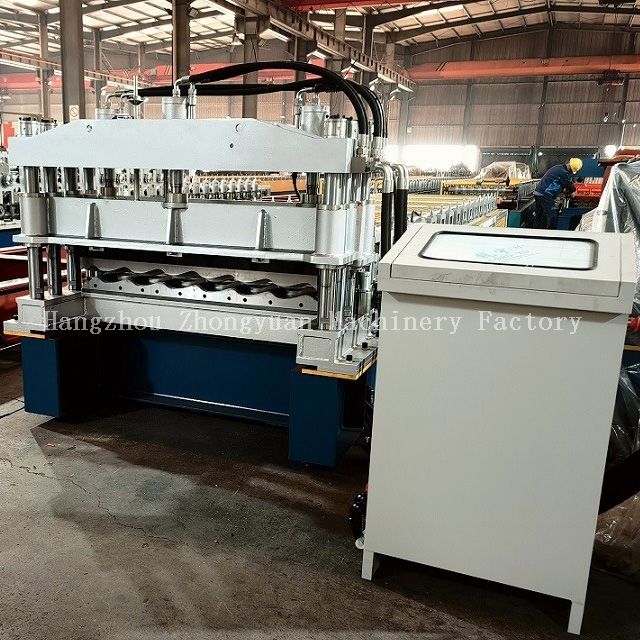

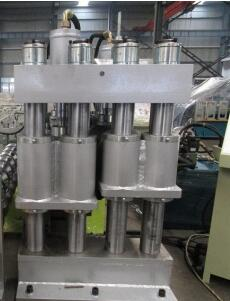

4. Équipement de pressage

Cet appareil est utilisé pour appuyer sur la marche des carreaux. Après avoir formé la forme du panneau de carrelage, presser le panneau de carrelage avec un équipement de pressage qui garantit une forme durable et plus belle.

5.Coupe hydraulique

1) Adopte la post-coupe, arrêtez-vous pour couper ;

2) Le matériau de la lame de coupe est Cr12 MOV. avec traitement trempé. La dureté atteint 58-60HRC.

2) Adopte un cadre soudé pour une bonne rigidité.

4) Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final. Tolérance de longueur de coupe ± 1 mm.

5) La puissance de coupe est assurée par une station hydraulique.

6) Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur. Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

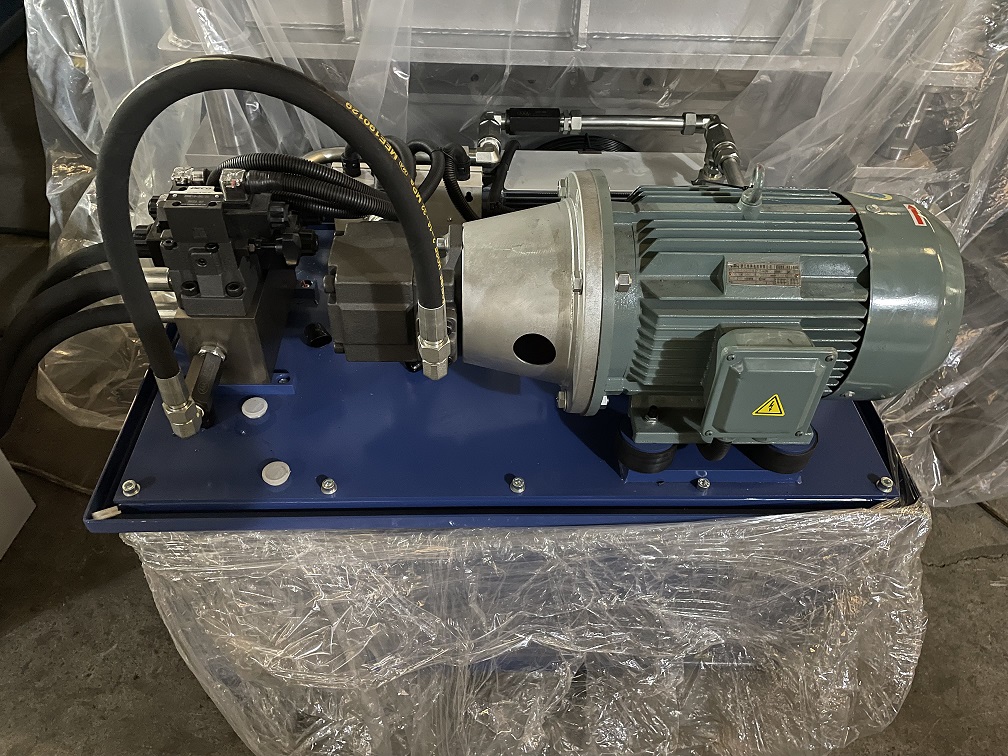

6.Station hydraulique :

1) Il fournit l’énergie nécessaire à la coupeuse hydraulique.

2) Tous les accessoires hydrauliques utilisent tous des produits de marque chinoise célèbre.

3) Puissance du moteur hydraulique : 5,5 KW

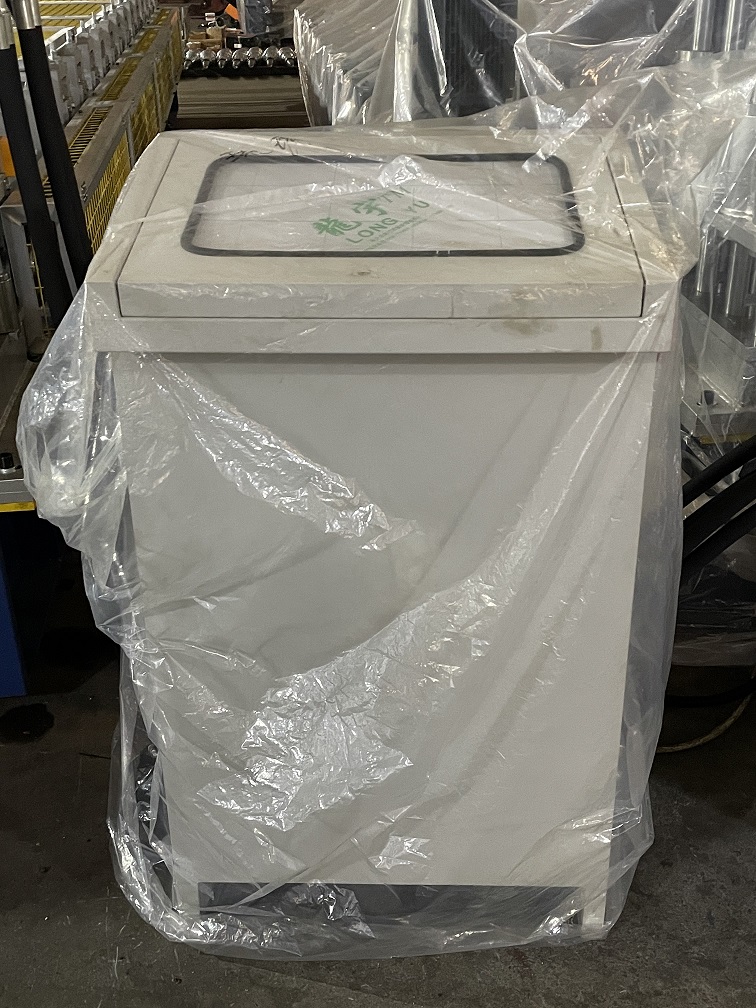

7. Système de contrôle PLC

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3) L'écran tactile est saisi et annulé les données de travail.

4) Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5) Compteur d'encodeur, ayant une fonction de compte et de mesure de longueur.

Tension d'alimentation appropriée : 380 V/50 Hz, triphasé (peut être conçu selon les exigences de l'acheteur)

Référence du formulaire externe du système :

Application du produit de la machine de formage de rouleaux de carreaux émaillés

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des profileuses de carreaux  dans différentes spécifications, modèles et configurations.

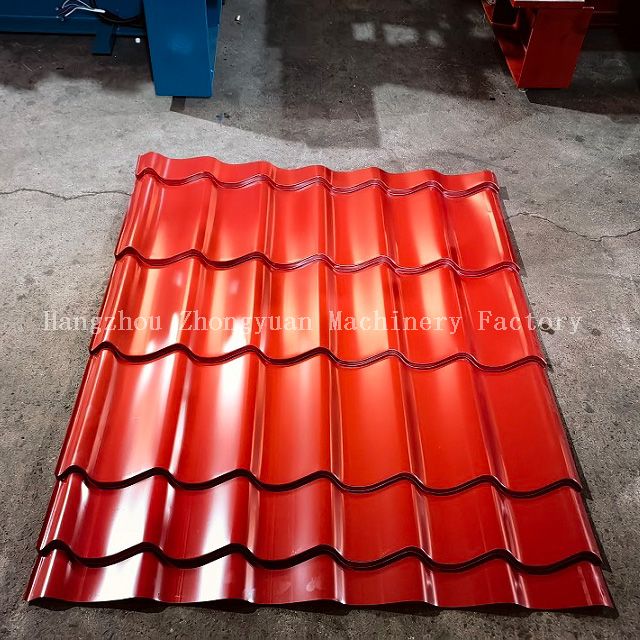

Machine de formage de rouleaux de carreaux émaillés Exemple d'application

Détails d'emballage de la machine de formage de rouleaux de tuiles vernissées en métal

1. Un conteneur *40GP pour charger un ensemble de machine de formage de rouleaux de tuiles avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 80 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
