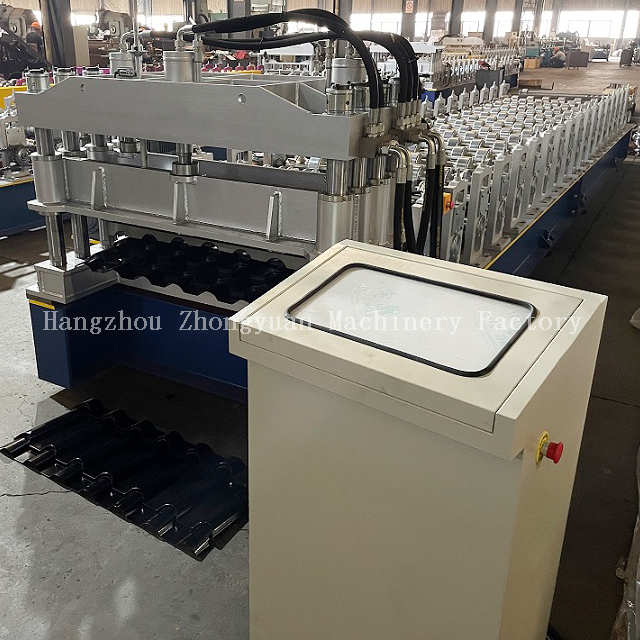

Brève introduction de la machine de formage de rouleaux de tuiles metrocopo :

Paramètres techniques de la machine de formage de rouleaux de tuiles metrocopo vitrées :

Composants de la machine de machine de formage de rouleaux de tuiles metrocopo pour toit à grande vitesse à vendre :

Affichage du traitement de travail des carreaux de métrocopo vitrés

Déroulage de la feuille → Feuille de guidage → Profilage → Feuille de pressage → Mesurer la longueur et couper la feuille

Description des composants de la machine de formage de rouleaux de tuiles metrocopo pour toit vitré

Parties du corps de la machine

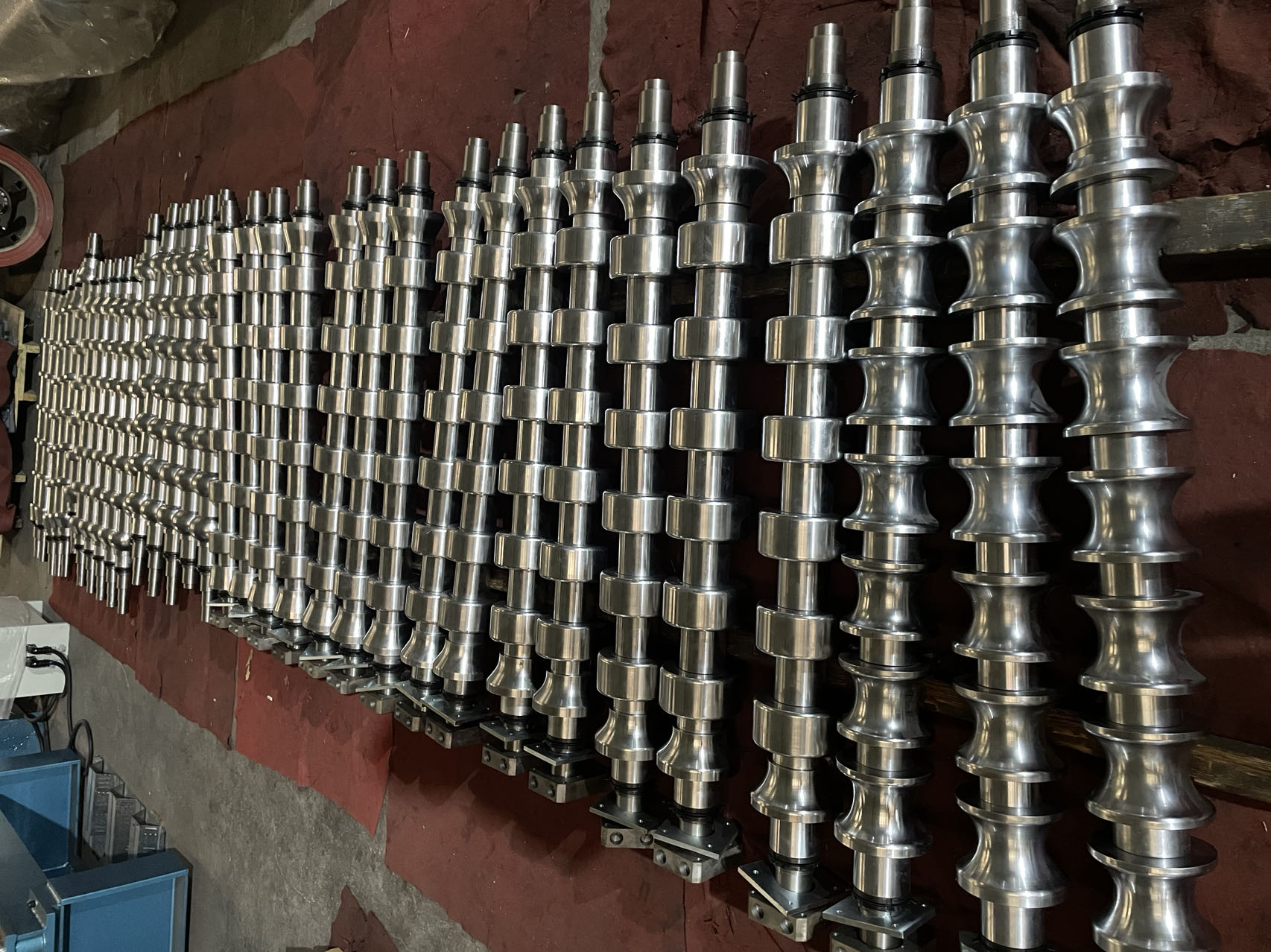

1. Arbres de haute précision

Arbres pleins dia.72mm.

Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.

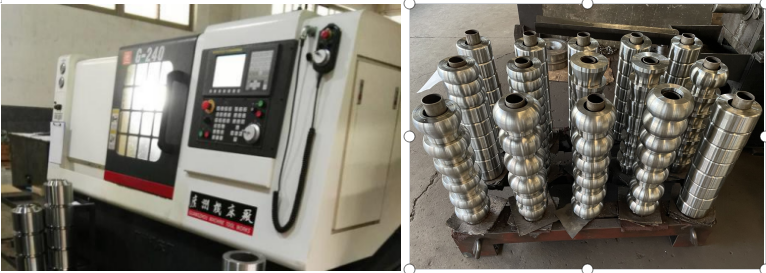

2.Rouleaux de machine

Le matériau du rouleau est en acier forgé n°45 de haute qualité, avec un cortège à commande numérique.

Les machines CNC peuvent améliorer la précision des rouleaux.

Finition chromée sur la surface pour ajouter de la dureté aux rouleaux.

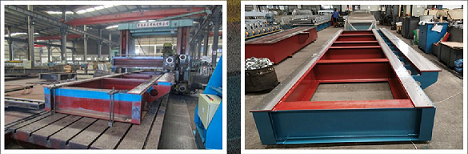

3.Corps principal de la machine

Bâti de machine réalisé en acier de type H400 par soudure, planifié en surface pour garantir la précision

Épaisseur de la paroi latérale : 40 mm

Entraînement moteur, transmission à engrenages à vis sans fin, stations d'environ 18 étapes à former

Moteur principal = 5,5 kW

Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine.

Vitesse de production : 5-6 m/min.

Tous les rouleaux traités sont assemblés sur le tapis pour éviter de rayer la  surface des rouleaux.

4.Système de coupe automatique

1)  Adopte la post-coupe, arrêtez de couper ;

2)  Le matériau de la lame de coupe est du Cr12 avec traitement trempé.

3)  Adopte un cadre soudé pour une bonne rigidité.

4) Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final. Tolérance de longueur de coupe ± 2 mm.

5)  La puissance de coupe est assurée par une station hydraulique.

6)  Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur. Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

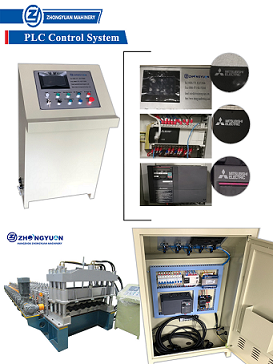

5. Système de contrôle PLC :

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 380 V/50 Hz, triphasé (peut être conçu selon les exigences de l'acheteur)

Référence du formulaire externe du système :

Application du produit de la fabrication de machines de formage de tuiles métalliques

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des profileuses de tuiles  dans différentes spécifications, modèles et configurations.

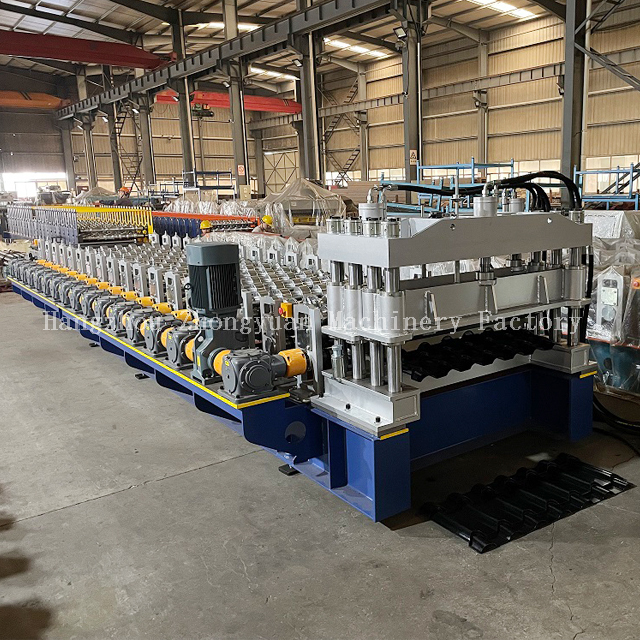

Machine de formage de rouleaux de tuiles metrocopo pour toit métallique, exemple d'application

Détails d'emballage de la machine de formage de carreaux émaillés

1. Un conteneur *40GP pour charger un ensemble de machine de formage de rouleaux de tuiles de haute qualité avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
