La machine de formage de rouleaux de pannes CZ est une machine qui produit des pannes. Les pannes sont une barre ou des poutres horizontales utilisées dans les structures de support d'un bâtiment. Les machines de formage de pannes les plus connues sur le marché sont la profileuse de pannes C, la profileuse de pannes Z et les machines de formage de pannes interchangeables C/Z. L'exercice de formage de pannes est un exercice de formage de métal qui déforme le métal sous des contraintes élevées via une séquence de rouleaux de forme unique.
Dans la construction en acier, le terme panne désigne un élément de charpente de toit s'étendant parallèlement à un avant-toit du bâtiment pour maintenir la tôle ou le platelage du toit. Étant donné que le mur ou les chevrons contiennent une panne en C, la panne pré-perforée est pratique à installer et idéale pour les murs et les toits non isolés et isolés. La hauteur et l'épaisseur d'une panne choisie dépendent de la charge et de la longueur de la portée.
Structures de la machine à rouleaux de pannes
Les structures principales de la machine à rouleaux de pannes fonctionnent dans une séquence non-stop. Lorsque le matériau est inséré dans la machine, celle-ci se fraye un chemin en continu à travers toutes les étapes de l'opération. La fin du processus produit un produit final et complet. La machine à rouleaux de pannes est conçue avec une ligne de formage, un dispositif de protection de sécurité, un système de contrôle électronique, un dérouleur, une partie de commande électrique et une partie de coupe.
La structure principale de la machine à rouleaux de pannes comprend :
Ligne de formage de rouleaux
Le rouleau comprend des moules Cr12 exceptionnels pour fabriquer huit jeux de rouleaux. Avec une précision de 6 à 7, la machine CNC de précision traite également les aciers HRC s'élevant à 56 à 6o. Avec un résultat de rugosité de 0,8, aucune rayure sur le dessus des pièces produites.
La ligne de formage prend un arc permanent intégral, une erreur de distance des trous inférieure à 0,1 mm et une plaque latérale qui entoure une plaque d'acier de 25 mm. La pièce supportant la ligne de production comprend un roulement de haute qualité, tandis que le roulement comprend une alimentation à rouleaux, qui peut s'ajuster en tournant de droite à gauche, de haut en bas.
La partie de transport de la chaîne de production, connue sous le nom de système de transition, transmet sa puissance à la boîte de vitesses, du moteur à la roue motrice via le pignon. Les rouleaux inférieurs et supérieurs tournent de manière synchrone grâce à la roue motrice transmettant la bobine d'acier à l'extrémité avant de la ligne de formage.
Partie coupante
La partie coupante comprend une cisaille et un outil de longueur fixe. Le périphérique de longueur fixe contrôle la longueur via le codage. La panne C ou Z produite est découpée et l'emboutissage est terminé lorsque la panne atteint une longueur spécifique.
Uncoiler
Uncoiler est un outil unique utilisé pour niveler les plaques d'acier. Il peut effectuer la production de cisaillage, le nivellement et le déroulement et peut également être configuré pour exécuter d'autres lignes de production de produits en feuilles. Le dérouleur est idéal pour les industries telles que les véhicules,
les appareils électroménagers, les machines, les produits métalliques, la décoration et la structure en acier.
La partie dérouleuse de la machine de formage de pannes est le gadget chargé de fournir les matériaux en feuille et de stocker les matériaux de déroulement. Il
achemine également fermement les bobines d'acier vers la chambre de la ligne de production de formage.
Protection de sécurité
Un capot de protection est installé sur l'outil de transmission principal, avec de nombreux panneaux d'avertissement installés à différents endroits concernant la sécurité individuelle pendant la chaîne de production. Il existe une mise à la terre de sécurité essentielle pour les équipements électriques, favorisant la protection et améliorant la sécurité individuelle.
Système de contrôle électronique
La ligne de production de pannes dispose entièrement d'un système de contrôle électronique de premier ordre. Les composants de commande électrique de la machine à rouleaux de pannes répondent aux spécifications internationales et vous pouvez également spécifier les pièces souhaitées. Les
exigences en matière de composants incluent un numéro de ligne transparent, des marquages clairs et des pièces raisonnables.
Alimentateur et nivellement
L'alimentateur à rouleaux et la structure de nivellement sont le composant où se produit le processus de pliage. La déformation de l'extérieur de la pièce plate, de la plaque ou de la tôle est réalisée par une série de courbures interchangeables. Les courbures interchangeables sont réalisées en plaçant la feuille, la pièce ou la plaque entre des ensembles de rouleaux de pannes de nivellement.
Types de machine de formage de rouleaux de pannes

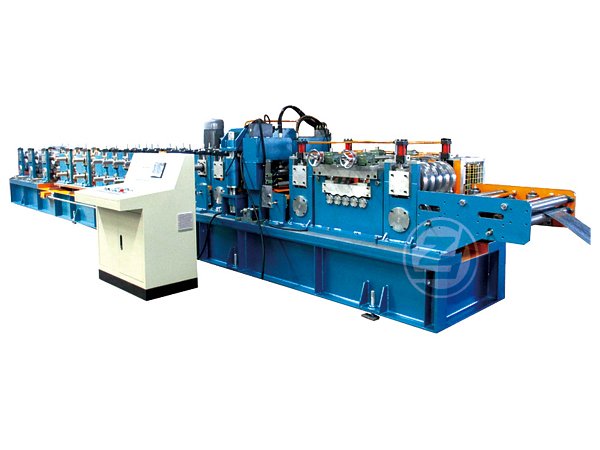

1.C Machine de formage de rouleaux de pannes
La machine de formage de rouleaux de pannes en acier en forme de C est composée de plaques d'acier à force froide convaincantes. Ses symptômes sont une épaisseur de paroi uniforme. L'acier en forme de C fabriqué par pliage à froid adhère aux symptômes de pression de la panne de toit et peut offrir un plein jeu aux performances automatiques de l'acier. La nouvelle panne en forme de C a remplacé les pannes traditionnelles comme l'acier à canal, les tuyaux en acier et l'acier d'angle.

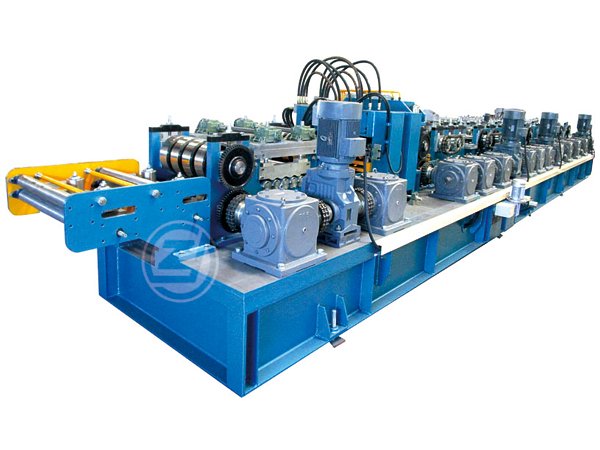

Machine de formage de rouleaux de pannes 2.Z
La machine de formage de pannes en acier en forme de Z peut réaliser différentes spécifications de produits finis de la machine de formage de rouleaux de pannes en forme de Z. Il s'agit d'une unité de formage à bobine unique avec un rack de chargement passif, un dispositif de poinçonnage, un dispositif de découpe après formage, un
dispositif de nivellement, un système de contrôle par ordinateur et une station hydraulique.
La machine en acier en forme de Z peut fabriquer de l'acier formé à froid et divers profilés de différents matériaux, avec des formes transversales complexes et une épaisseur de paroi constante, difficile à réaliser avec les formules générales de laminage à chaud.
Il peut s'agir d'un élément porteur important de bâtiments civils et industriels de taille moyenne à importante, comme le support mural d'un entrepôt, de hangars, de bâtiments d'usine, de halls et de charges portantes sur le toit.

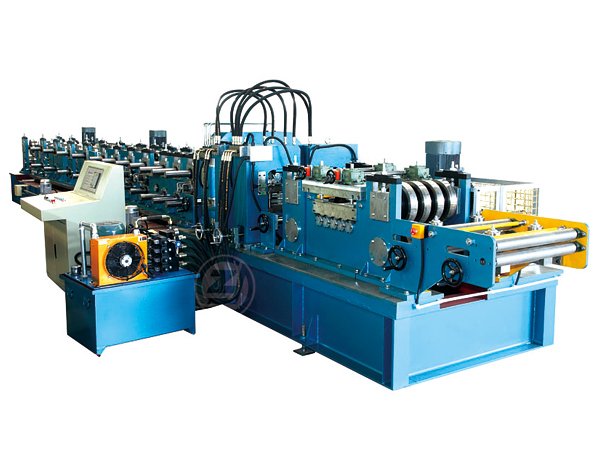

3. Machine de formage de rouleaux de pannes C&Z
La machine de formage de rouleaux de pannes C&z peut réaliser différentes spécifications de pannes C et z via des améliorations manuelles. Vous n'avez donc pas besoin de changer de rouleau si vous souhaitez réaliser une panne d'autres spécifications.
Le processus de production adoptera automatiquement la formule de contrôle, qui coupera, façonnera et poinçonnera automatiquement en fonction des paramètres saisis tels que la distance longitudinale du trou, la longueur des pannes et la qualité des pannes.
Processus de production de machines à pannes CZ
Le processus de production de la machine à pannes CZ se déroule dans l'ordre suivant : du dérouleur à l'alimentation, de l'alimentation à la chambre de nivellement, puis au
poinçonnage hydraulique, après quoi elle est déplacée vers la découpe hydraulique. Après le processus de découpe, l'acier est déplacé vers la section de profilage et vers la sortie des pannes pour le produit final.
Où acheter la meilleure machine de formage de rouleaux de pannes CZ？
En tant que fabricant et fournisseur leader de machines de formage de rouleaux de pannes C/Z, Zhongyuan
propose les meilleures machines de profilage de pannes telles que la machine à rouler les pannes C, la machine à rouler les pannes Z et la machine à rouler les pannes C&Z.
Les pièces de la machine Zhongyuan sont fabriquées par un personnel expérimenté avec une haute précision, en utilisant des outils de roulement de la meilleure qualité, vous n'avez donc jamais à vous soucier de la qualité de la machine. Toutes les machines sont contrôlées qualité conformément aux exigences ISO 9001 et CE.
