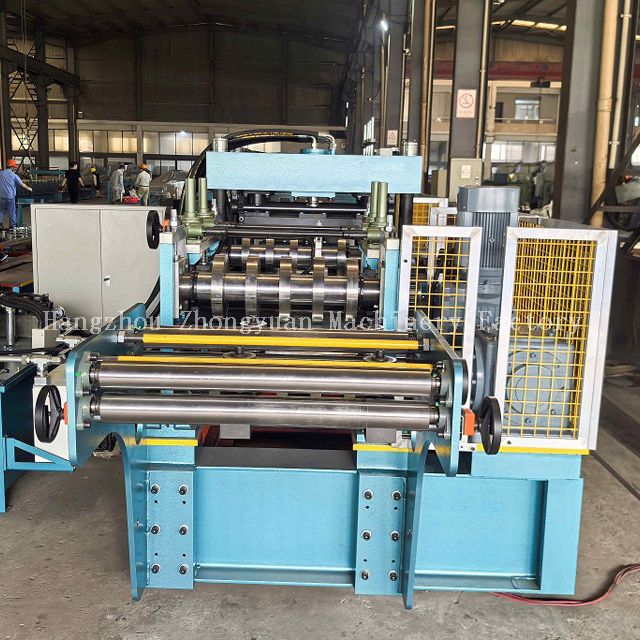

Machine de formage de rouleaux de pannes Zhongyuan 100H CZ
1. 【Machine longue durée de vie】 Les rouleaux sont fabriqués à partir de moule CR12, HRC58-60, avec un cortège à commande numérique, une machine CNC usinée pour augmenter la précision des rouleaux. 2. 【Haute précision】 Les arbres pour rouleaux sont usinés par une rectifieuse au moins deux fois. Les rouleaux sont traités CNC pour garantir des performances de précision. 3. 【Utilisation automatique et facile】 Sûr et facile à utiliser avec le système d'exploitation à écran tactile Mitsubishi PLC et convertisseur de fréquence. Interaction homme-machine conviviale. 4. 【Excellents services】 Un technicien peut être envoyé à votre usine pour installer la machine et former vos travailleurs. Les ingénieurs sont en mesure de servir à l'étranger. Nous fournissons des services à vie pour nos machines.
Machine de formage de rouleaux de pannes Zhongyuan 80-350 C
1 ensemble (deux pièces, la longueur totale est de 6 mètres)
Boîte à outils
1 ensemble

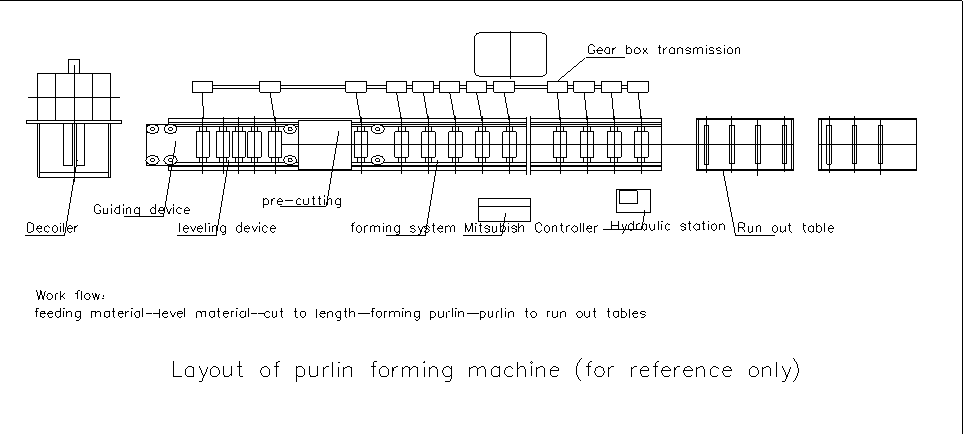

Affichage du traitement de travail des pannes
Déroulage de la tôle → Feuille de guidage → Feuille de nivellement → Poinçonnage → Mesurer la longueur et couper la tôle → Profilage → Produit vers la table de sortie
DESCRIPTION
Description des composants de la machine de formage de rouleaux Z Purlin

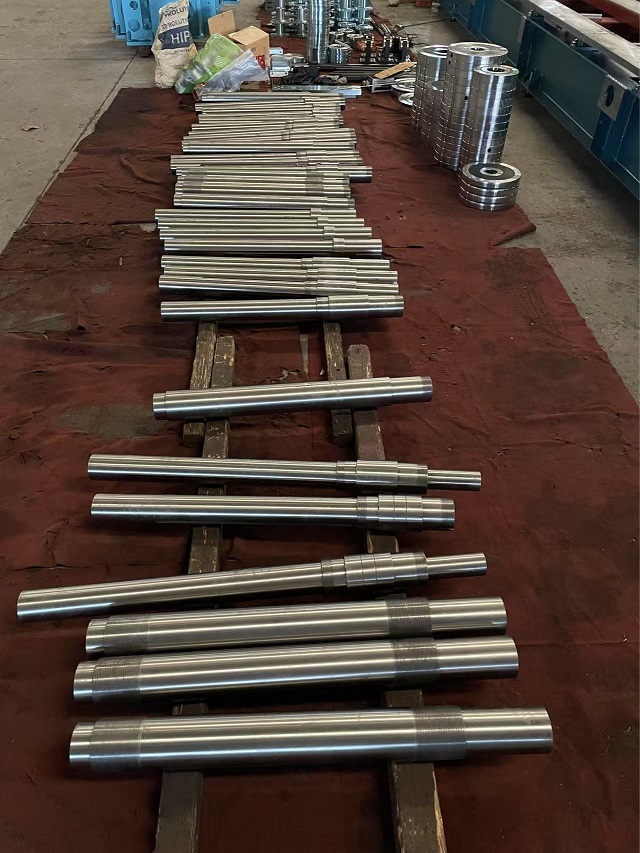

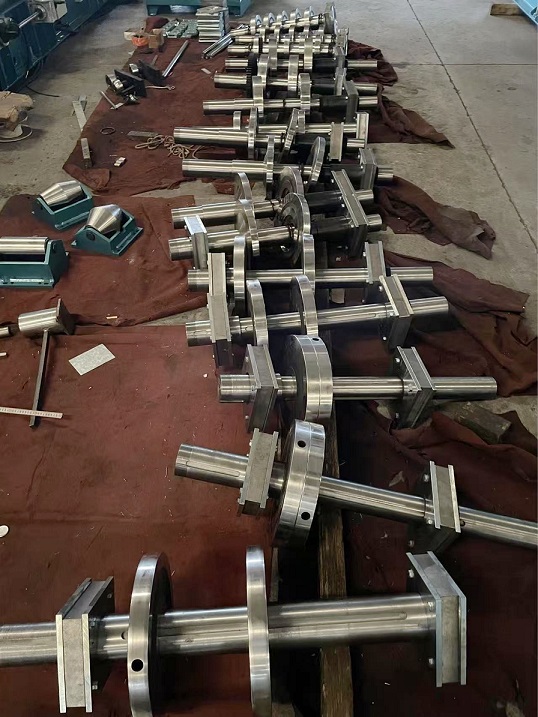

1. Arbre de haute précision
Arbres pleins dia.90mm.
Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.

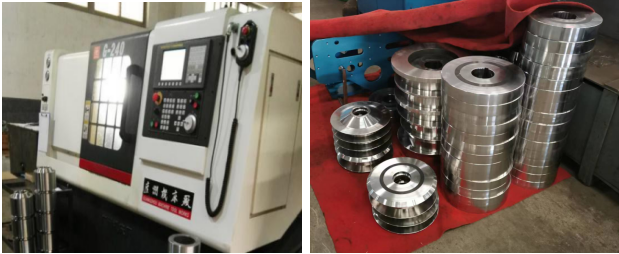

2. Rouleaux
CR12 Mouv. moule, HRC58-60, avec cortège à commande numérique. traité par machine CNC
La machine CNC peut améliorer la précision des rouleaux.

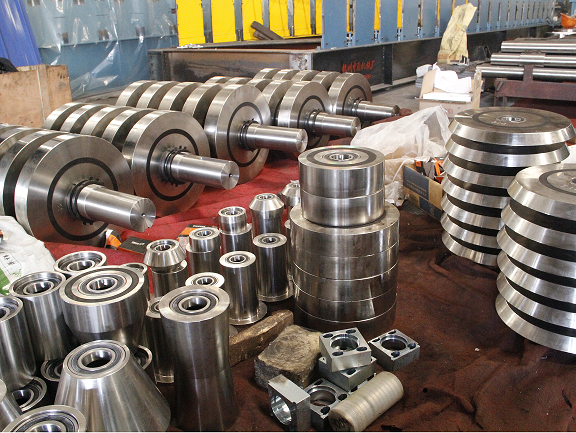

3.Concevoir des roulements à l'intérieur des rouleaux de formage
Concevez des roulements à l'intérieur des rouleaux pour permettre à la machine de fonctionner avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.
Assurer la même vitesse entre tous les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.
Les roulements contribuent à prolonger la durée de vie des machines. Nos machines de formage fabriquées sont autorisées à utiliser plus de 15 ans.

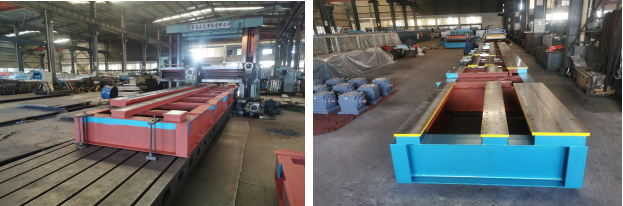

4. Le châssis de la machine est traité en surface par une machine de planification de 10 m
Bâti de machine réalisé en acier de type H450 par soudure, planifié en surface pour garantir la précision.
Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine. Épaisseur de la paroi latérale : 45 mm

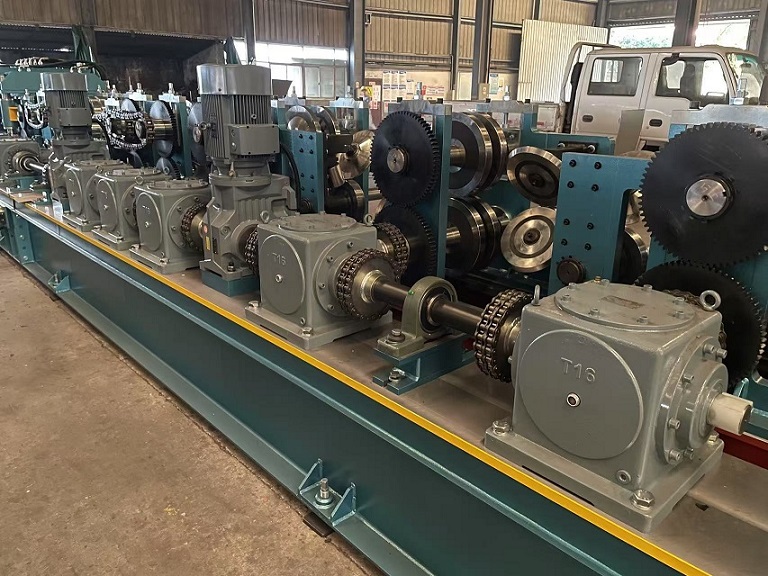

Entraînement du moteur, transmission d'entraînement par engrenage à vis sans fin, stations d'environ 15 étapes pour former le moteur principal = 3 * 7,5 kW + 1 * 5,5 kW, contrôle de la vitesse de fréquence
Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine. Vitesse de formage : environ 18 m/min (sans temps de découpe et de poinçonnage)
Tous les rouleaux traités sont assemblés sur le tapis pour éviter de rayer la surface des rouleaux.

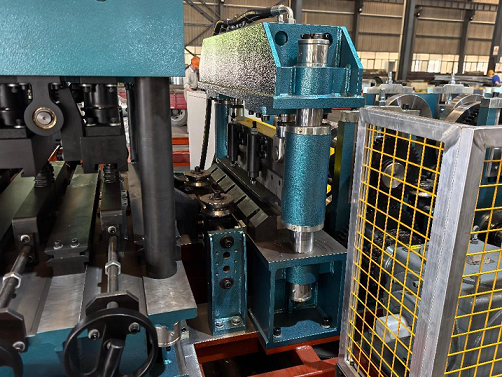

5.Dispositif de pré-découpe
1) La longueur et les blocs peuvent être définis par l'acheteur via le panneau de commande. Lorsque la longueur définie est atteinte, la machine coupe automatiquement le panneau. La découpe est terminée sous la puissance d'une station hydraulique qui garantit la précision de la découpe.
2) Le style : prédécoupe, à entraînement hydraulique.
3) Matériau de la lame de coupe : Cr12Mov. acier moulé avec traitement trempé
6. Système de contrôle PLC
1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.
2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.
3) L'écran tactile est saisi et annulé les données de travail.
4) Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.
5) Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.
6) Tension d'alimentation appropriée : 380 V/50 HZ/3 phases (peut être conçu selon les exigences de l'acheteur)
APPLICATION
Application du produit de la machine à pannes CZ
Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons une machine de formage de rouleaux de pannes C dans différentes spécifications, modèles et configurations.

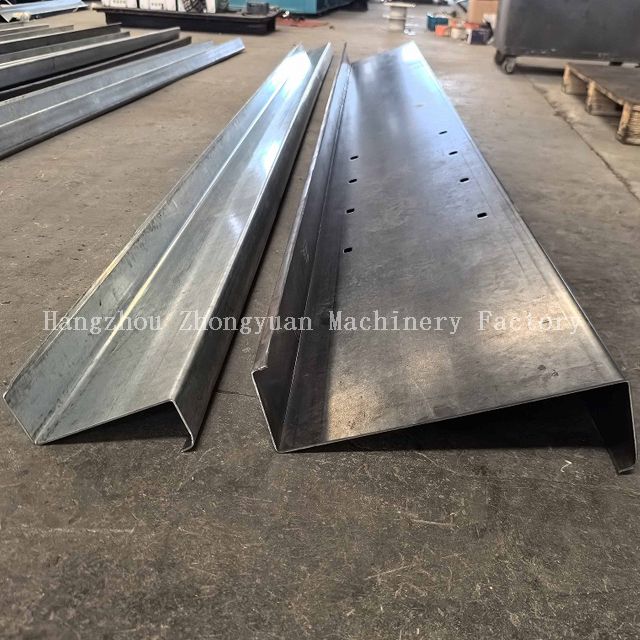

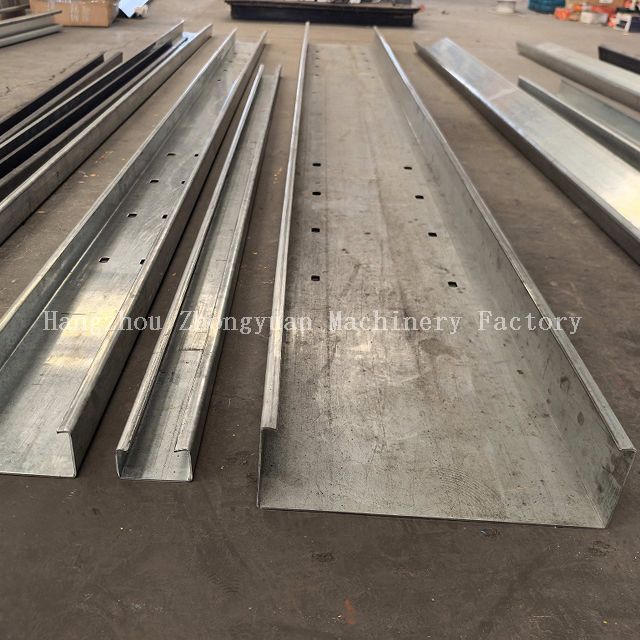

Exemple d'application de machine de formage de rouleaux de pannes CZ
CONDITIONNEMENT
Détails d'emballage de la machine de formage de rouleaux de pannes CZ
1. Un conteneur *40GP et un conteneur 20gp (dans des circonstances normales) pour charger un ensemble de machine de formage de rouleaux de pannes CZ avec dérouleur mécanique ;
2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;
3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;
4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.
Délai de livraison
Machine prête dans les 150 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
