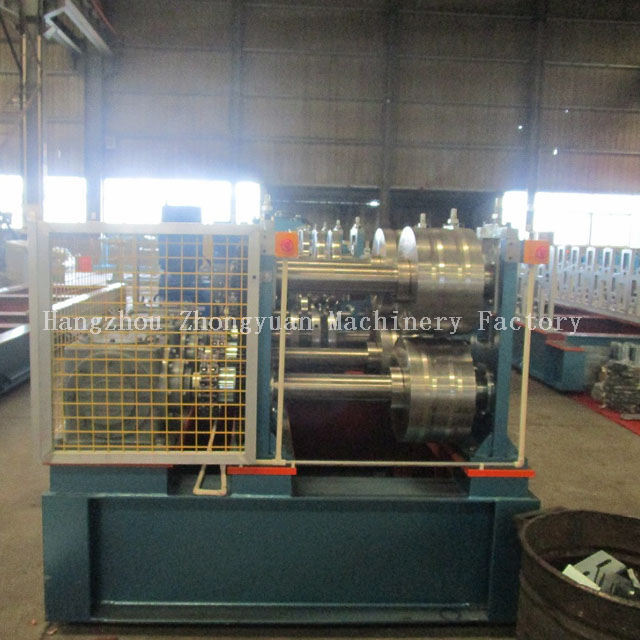

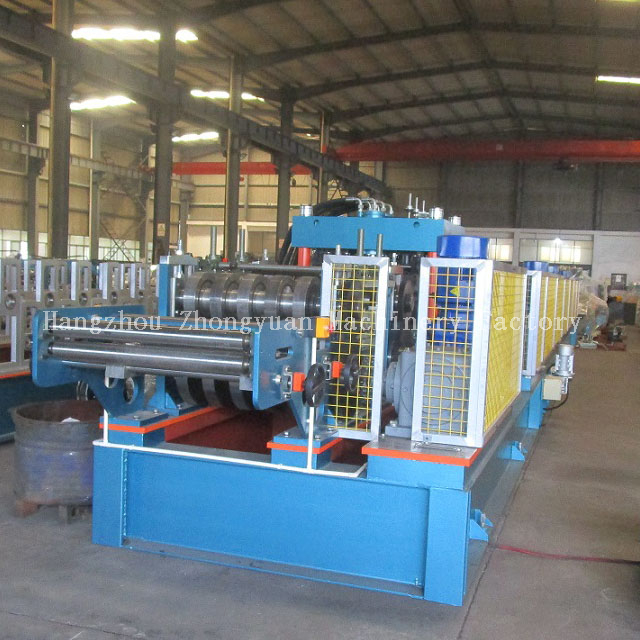

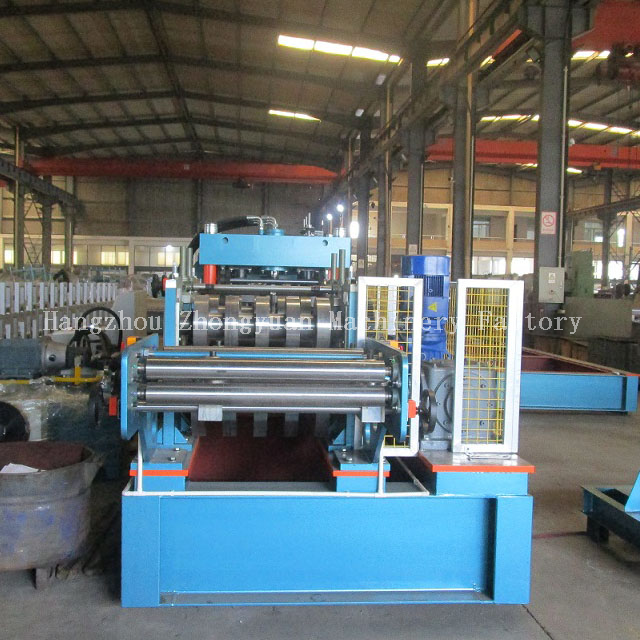

Machine de formage automatique de rouleaux en forme de panne C

Brève introduction de la machine de formage de rouleaux de pannes C :

Paramètres techniques de la machine de formage de pannes C :

1. Dispositif de mise à niveau :

1) fonction.

Relâchez la barre de tronçon des bobines, en la guidant vers le dispositif de nivellement, aplatissez la feuille de bobine.

Lors de l'alimentation de la bobine, le godet appuie sur la barre tronquée des bobines, guidant la bobine dans le dispositif de nivellement.

Le dispositif de nivellement avec rouleaux d'alimentation et rouleaux de nivellement. Les rouleaux d'alimentation peuvent être réglables pour monter et descendre, ce qui permet d'ajuster facilement la distance entre les rouleaux de nivellement et son angle d'inclinaison.

2) paramètre :

①Vitesse maximale : 8-10 m/min

②Largeur maximale du matériau :  selon les exigences du profil.③Épaisseur du matériau :        1,5-4,0 mm

④ Précision de nivellement :        ±1,5 mm

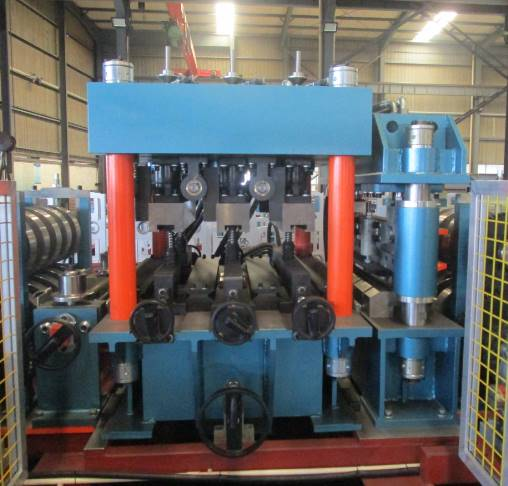

2. Système de poinçonnage

1) Adoptez un cadre en acier soudé, il a une grande rigidité.

2) La distance de poinçonnage horizontale du trou peut être ajustée manuellement ; la position verticale doit être ajustée en saisissant les paramètres dans le PLC.

3) Matériau de la matrice de poinçonnage : Cr12.

4) Trois ensembles de dispositifs de poinçonnage : 1 ensemble d'un trou, 1 ensemble pour deux trous, 1 ensemble pour deux trous en hauteur.

5) La tolérance par position de poinçonnage est de ± 1,5 mm.

6) La taille de poinçonnage est de φ16 mm.

3. Dispositif de pré-découpe

1) La longueur et les blocs peuvent être définis par l'acheteur via le panneau de commande. Lorsque la longueur définie est atteinte, la machine coupe automatiquement le panneau. La découpe est terminée sous la puissance d'une station hydraulique qui garantit la précision de la découpe.

2) Le style : prédécoupe, à entraînement hydraulique.

3) Matériau de la lame de coupe : acier moulé Cr12 avec traitement trempé.

Application du produit de la machine de formage de rouleaux de pannes C

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des profileuses de pannes vitrées  dans différentes spécifications, modèles et configurations.

Machine de fabrication de rouleaux de pannes C ondulés, exemple d'application

Détails d'emballage de la machine à pannes C

1. Deux conteneurs *40GP pour charger un ensemble de machine de formage de rouleaux de pannes C avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 150 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
