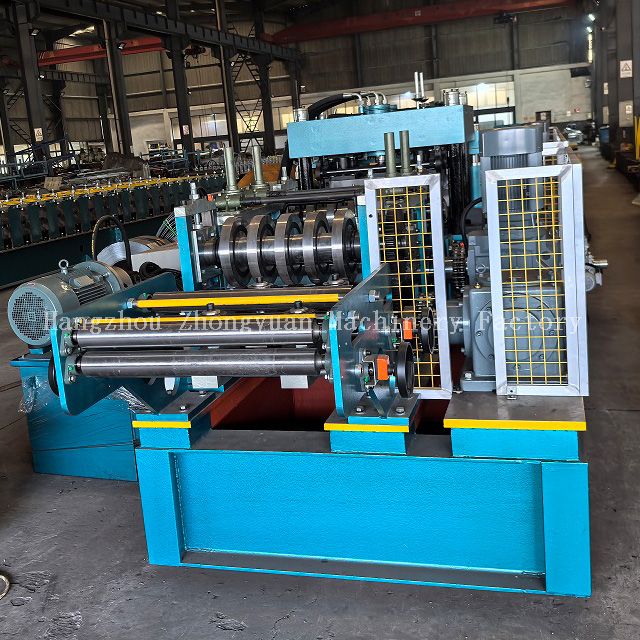

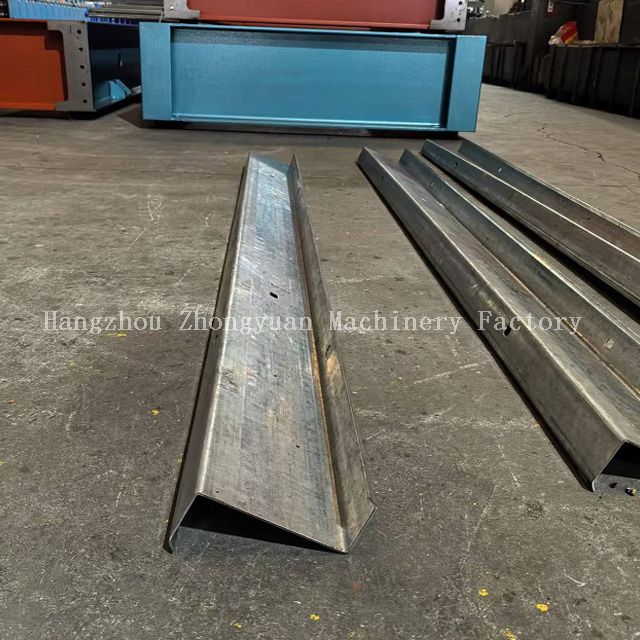

Ancien rouleau de panne CZ haute vitesse et de haute qualité avec certificat CE、ISO
1. 【Machine longue durée de vie】 Les rouleaux sont fabriqués à partir de moule CR12, HRC58-60, avec un cortège à commande numérique, une machine CNC usinée pour augmenter la précision des rouleaux. 2. 【Haute précision】 Les arbres pour rouleaux sont usinés par une rectifieuse au moins deux fois. Les rouleaux sont traités CNC pour garantir des performances de précision. 3. 【Utilisation automatique et facile】 Sûr et facile à utiliser avec le système d'exploitation à écran tactile Mitsubishi PLC et convertisseur de fréquence. Interaction homme-machine conviviale. 4. 【Excellents services】 Un technicien peut être envoyé à votre usine pour installer la machine et former vos travailleurs. Les ingénieurs sont en mesure de servir à l'étranger. Nous fournissons des services à vie pour nos machines.

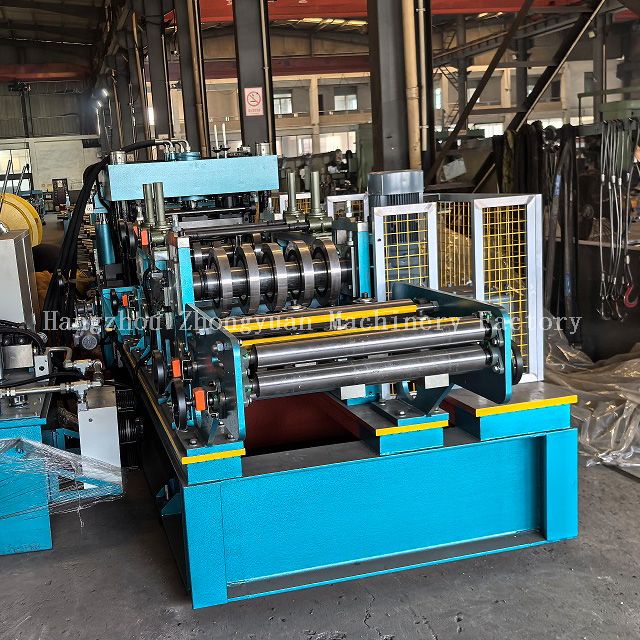

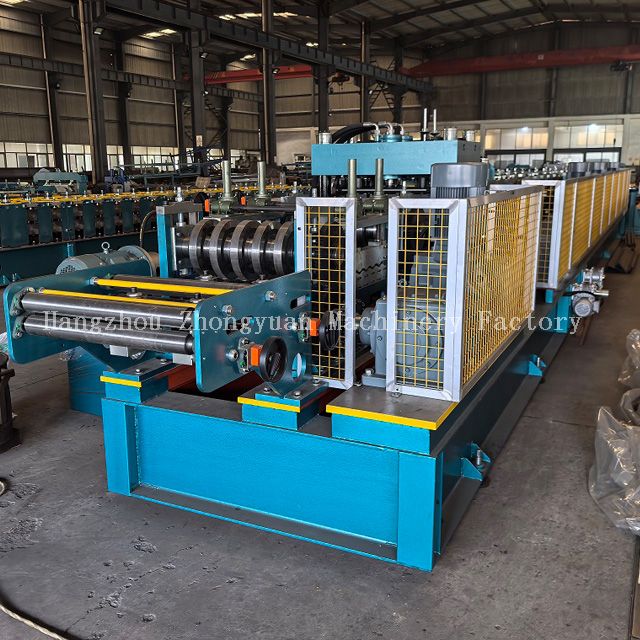

Machine de formage de rouleaux de pannes en acier Zhongyuan 80-305
1 ensemble (deux pièces, la longueur totale est de 3 mètres)
Boîte à outils
1 ensemble

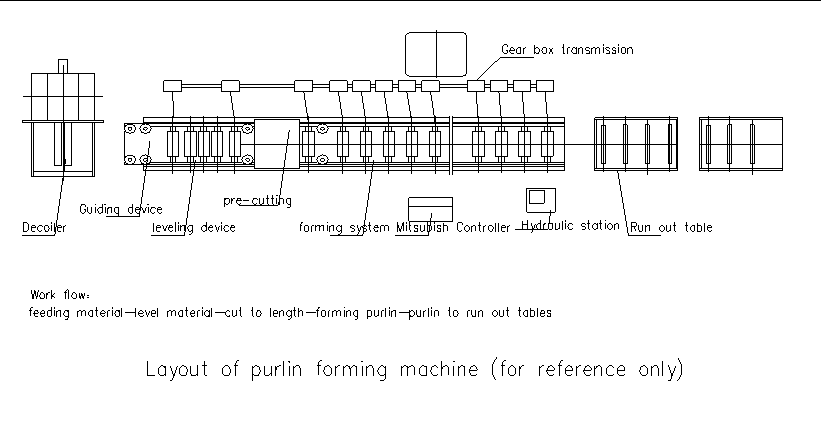

Affichage du traitement de travail des pannes
Déroulage de la tôle → Feuille de guidage → Feuille de nivellement → Poinçonnage → Mesurer la longueur et couper la tôle → Profilage → Produit vers la table de sortie
2) Costume pour diamètre intérieur de la bobine : 508 mm

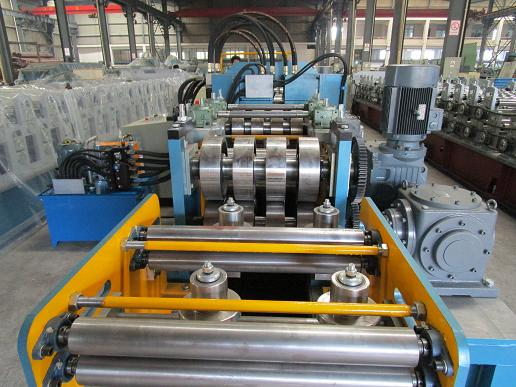

2. Dispositif de mise à niveau :
1) fonction.
Relâchez la barre de tronçon des bobines, en la guidant vers le dispositif de nivellement, aplatissez la feuille de bobine.
Lors de l'alimentation de la bobine, le godet appuie sur la barre tronquée des bobines, guidant la bobine dans le dispositif de nivellement.
Le dispositif de nivellement avec rouleaux d'alimentation et rouleaux de nivellement. Les rouleaux d'alimentation peuvent être réglables pour monter et descendre, ce qui permet d'ajuster facilement la distance entre les rouleaux de nivellement et son angle d'inclinaison.
2) paramètre :
①Vitesse maximale : 15 m/min
②Largeur maximale du matériau : 515 mm
③Épaisseur du matériau : 1,5 -3,0 mm
④ Précision de nivellement : ±1,5 mm

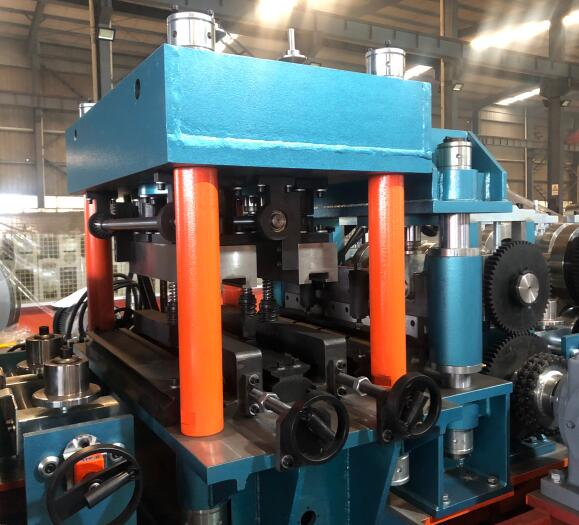

3.Système de poinçonnage
1) Adoptez un cadre en acier soudé, il a une grande rigidité.
2) La distance de poinçonnage horizontale du trou peut être ajustée manuellement ; la position verticale doit être ajustée en saisissant les paramètres dans le PLC.
3) Matériau de la matrice de poinçonnage : Cr12 Mov
4) Deux ensembles de dispositifs de poinçonnage : 1 jeu d'un trou, 1 jeu pour deux trous.

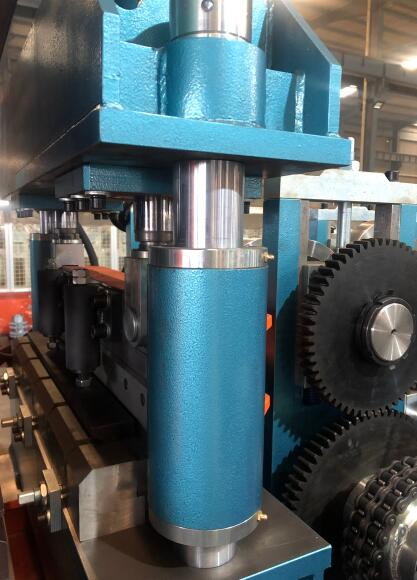

4. Dispositif de pré-découpe :
1) La longueur et les blocs peuvent être définis par l'acheteur via le panneau de commande. Lorsque la longueur définie est atteinte, la machine coupe automatiquement le panneau. La découpe est terminée sous la puissance d'une station hydraulique qui garantit la précision de la découpe.
2) Le style : prédécoupe, à entraînement hydraulique.
3) Matériau de la lame de coupe : acier moulé Cr12 avec traitement trempé

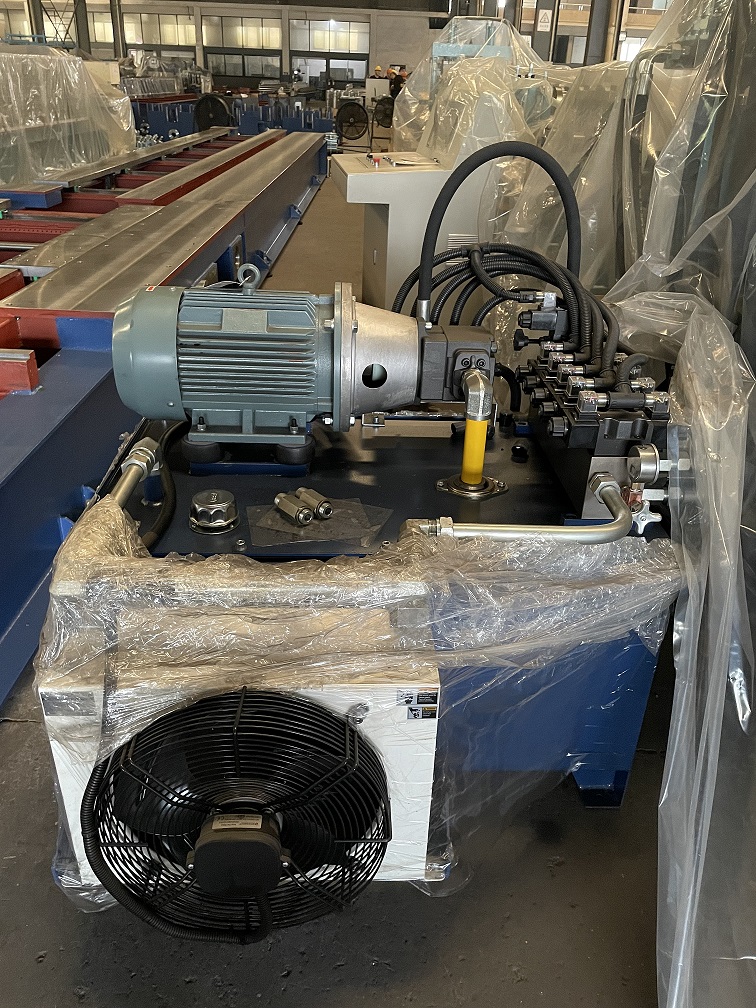

5. Station hydraulique
1) Il fournit l’énergie nécessaire à la coupeuse hydraulique.
2) Tous les accessoires hydrauliques utilisent tous des produits de marque chinoise célèbre.
3) Puissance du moteur hydraulique : 11KW
6. Système de contrôle PLC
1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.
2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.
3) L'écran tactile est saisi et annulé les données de travail.
4) Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.
5) Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.
6) Tension d'alimentation appropriée : 380 V/50 HZ/3 phases (peut être conçu selon les exigences de l'acheteur)
APPLICATION

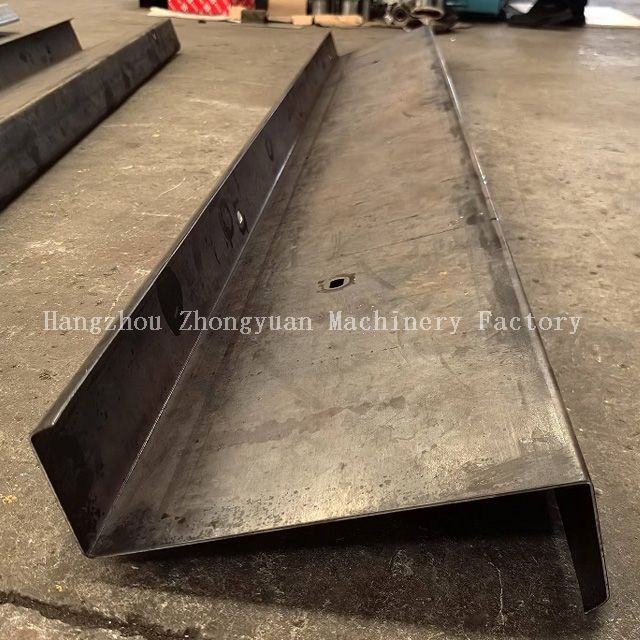

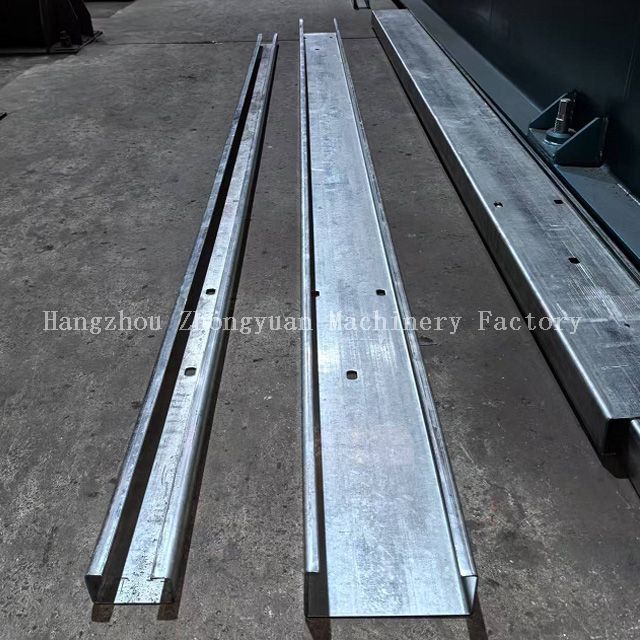

Application du produit de la machine de formage de rouleaux de pannes CZ
Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons une machine de formage automatique de rouleaux d'acier pour pannes C dans différentes spécifications, modèles et configurations.
Machine de formage de rouleaux de pannes Exemple d'application
CONDITIONNEMENT
Détails d'emballage de la machine de formage de rouleaux de pannes
1. Un conteneur *40GP et un conteneur 20gp (dans des circonstances normales) pour charger un ensemble de machine à pannes automatique en cz avec dérouleur mécanique ;
2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;
3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;
4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.
Délai de livraison
Machine prête dans les 150 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
