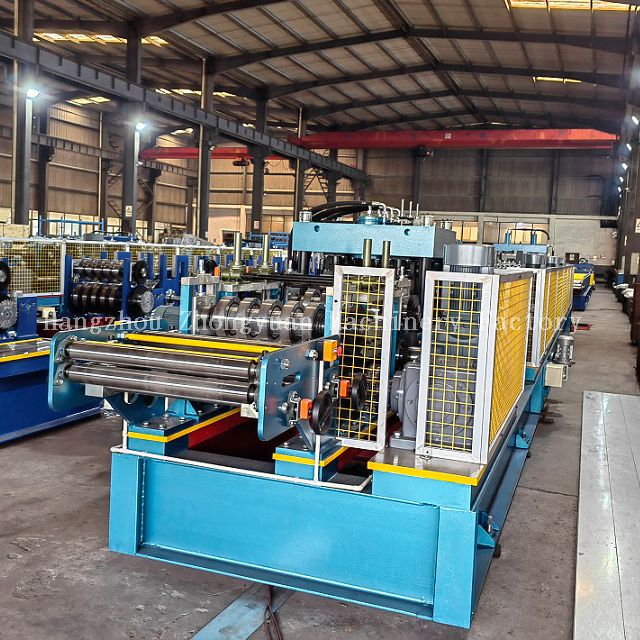

Machine de formage automatique de rouleaux de pannes C avec post-découpe et pré-découpe

Brève introduction de la machine de formage automatique de rouleaux de pannes C :

Paramètres techniques de la fabrication de la machine de formage de pannes C :

Composants de la machine de formage de pannes C :

Affichage du traitement de travail en ligne

1) Faire une longueur de poutre en C ≥2,5 m :

Déroulage de la feuille → Feuille de guidage → Feuille de nivellement → Poinçonnage → Mesurer la longueur et pré-découpe    → Profilage → Produit vers la table de sortie

2) Faire une longueur de poutre en C <2,5 m :

Déroulage de la feuille → Feuille de guidage → Feuille de nivellement → Poinçonnage → Profilage → Mesurer la longueur et post-découpe → Produit jusqu'à la table de sortie

1.Dérouleur manuel double conique :

1) Mise hors tension ; dérouleur manuel; maximum. Capacité : 5000kg

2) Costume pour diamètre intérieur de la bobine : 508 mm

2. Dispositif de mise à niveau :

1) fonction.

Relâchez la barre de tronçon des bobines, en la guidant vers le dispositif de nivellement, aplatissez la feuille de bobine.

Lors de l'alimentation de la bobine, le godet appuie sur la barre tronquée des bobines, guidant la bobine dans le dispositif de nivellement.

Le dispositif de nivellement avec rouleaux d'alimentation et rouleaux de nivellement. Les rouleaux d'alimentation peuvent être réglables pour monter et descendre, ce qui permet d'ajuster facilement la distance entre les rouleaux de nivellement et son angle d'inclinaison.

2) paramètre :

Épaisseur du matériau :        3,0 mm

Précision de nivellement :        ±1,5 mm

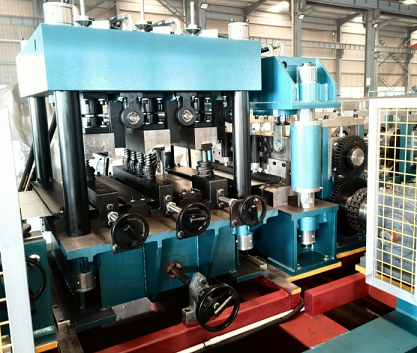

3.Système de poinçonnage

1) Adoptez un cadre en acier soudé, il a une grande rigidité.

2) La distance de poinçonnage horizontale du trou peut être ajustée manuellement ; la position verticale doit être ajustée en saisissant les paramètres dans le PLC.

3) Matériau de la matrice de poinçonnage : Cr12

4) 3 ensembles de dispositifs de poinçonnage, il est équipé de nombreux ensembles de matrices de poinçonnage, il doit changer manuellement les exigences en matière de trous de poinçonnage.

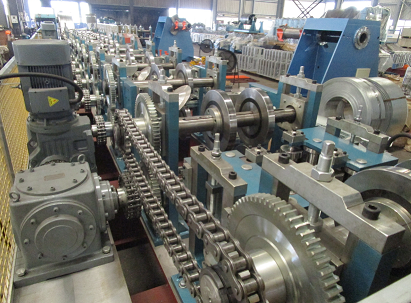

4. Profilage M/C :

1) Le système de profilage se compose d'un châssis de machine, de pièces de transmission et de rouleaux de profilage,

2) Le matériau du rouleau est un moule CR12, HRC58-60, avec procession à commande numérique.

3) Les arbres des rouleaux sont usinés par une rectifieuse deux fois pour assurer la précision du produit final.

4) Le diamètre de l'arbre est de 90 mm.

5) Quantité de rouleaux de formage : Environ 15 stations

6) Système de transmission : système de transmission de boîte de vitesses, entraînements de moteur.

  Toutes les actions de travail sont contrôlées automatiquement par l'armoire électrique PLC.

7) Changez automatiquement la taille de la panne. Les gens saisissent, puis le système de contrôle ajuste automatiquement les différentes tailles. Appuyez simplement sur le bouton et les rouleaux ajusteront automatiquement les tailles requises sans être ajustés par des personnes.

8)  Tension d'alimentation appropriée : 380 V/50 Hz/3 phases.

9)  Puissance du moteur principal de la machine : environ 5,5 * 4 KW (dépend de la conception finale)

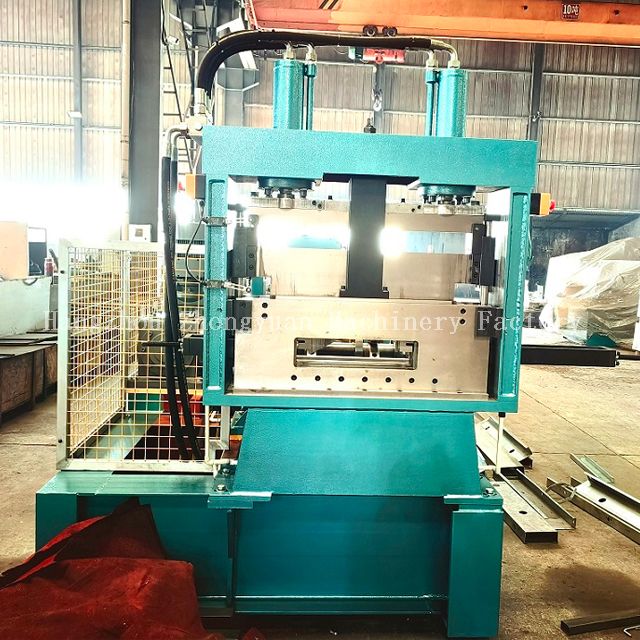

5. Dispositif de coupe

1) La longueur et les blocs peuvent être définis par l'acheteur via le panneau de commande. Lorsque la longueur définie est atteinte, la machine coupe automatiquement le panneau. La découpe est terminée sous la puissance d'une station hydraulique qui garantit la précision de la découpe.

2) Matériau de la lame de coupe : acier moulé Cr12 avec traitement trempé

3) Comme la longueur de coupe est de 380 mm à 6 000 mm, la machine aura un dispositif de pré-coupe et un dispositif de post-coupe réunis dans une seule machine.

A. Lors de la fabrication d'une poutre C d'une longueur ≥ 2,5 mètres de long, utilisez un dispositif de pré-coupe. Toutes les tailles utilisent le même dispositif de pré-découpe, pas besoin de réglage, il n'y aura pas de rebut. Lorsque le dispositif de pré-découpe n'est pas nécessaire, le coupeur monte.

B. Lors de la fabrication d'une poutre en C d'une longueur inférieure à 2,5 mètres de long, utilisez un dispositif de post-coupe. La post-découpe doit effectuer un simple ajustement manuel lors de la création de différentes tailles. Il y aura des déchets selon le temps après la coupe. Lorsque le dispositif de post-coupe n'a pas besoin d'être utilisé, il peut être écarté.

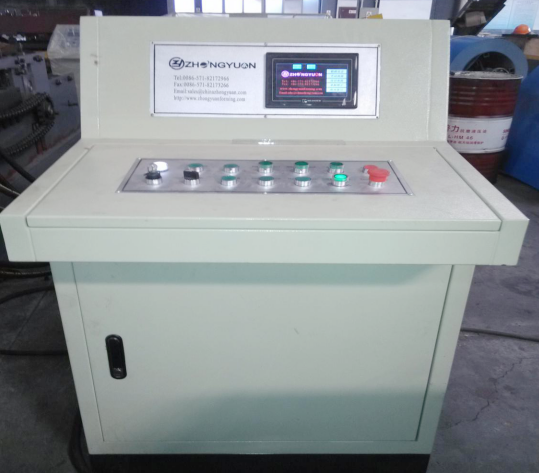

6. Système de contrôle PLC

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 380 V/50 HZ/3 phases (peut être conçu selon les exigences de l'acheteur)

Application du produit de la machine à pannes C

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des machines à pannes C personnalisées  dans différentes spécifications, modèles et configurations.

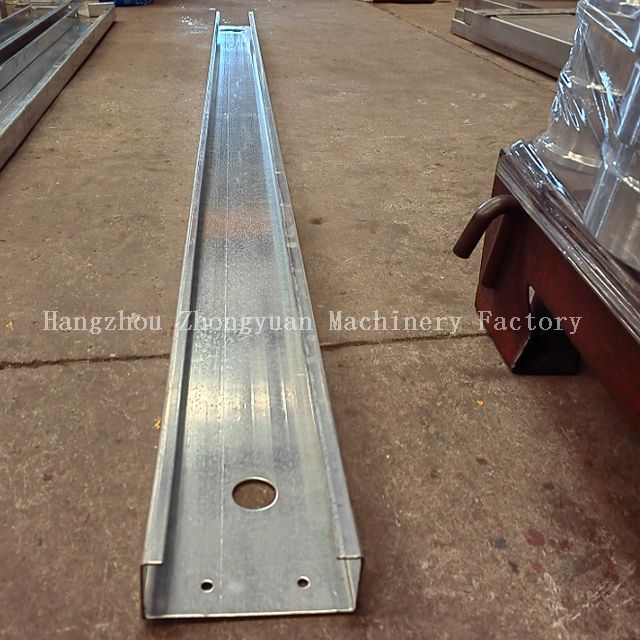

Exemple d'application du formeur de pannes C

Détails d'emballage de la machine de formage de rouleaux de pannes C entièrement automatique en Chine avec boîte de vitesses

1. Deux conteneurs * 40GP (dans des circonstances normales) pour charger un ensemble de machine de formage de rouleaux de pannes C avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 150 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
