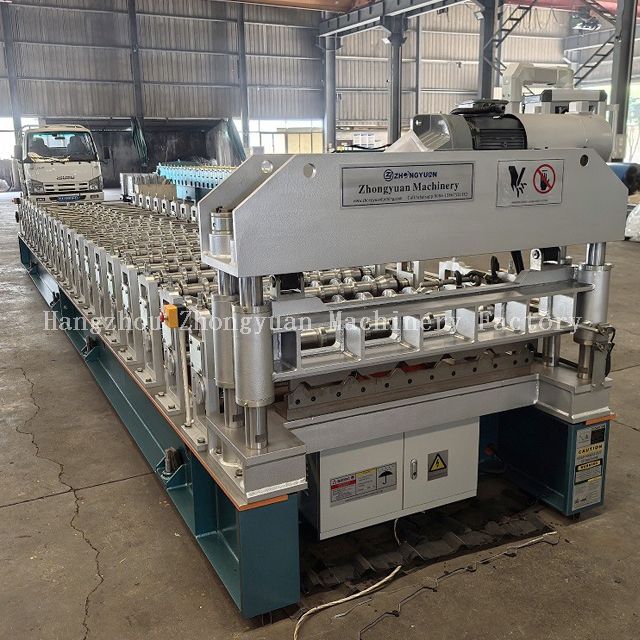

Brève introduction de la machine à couvrir :

Paramètres techniques de la machine à toiture métallique :

Composants de la machine de formage de rouleaux de panneaux de mur de toit :

Affichage du traitement des travaux de toiture

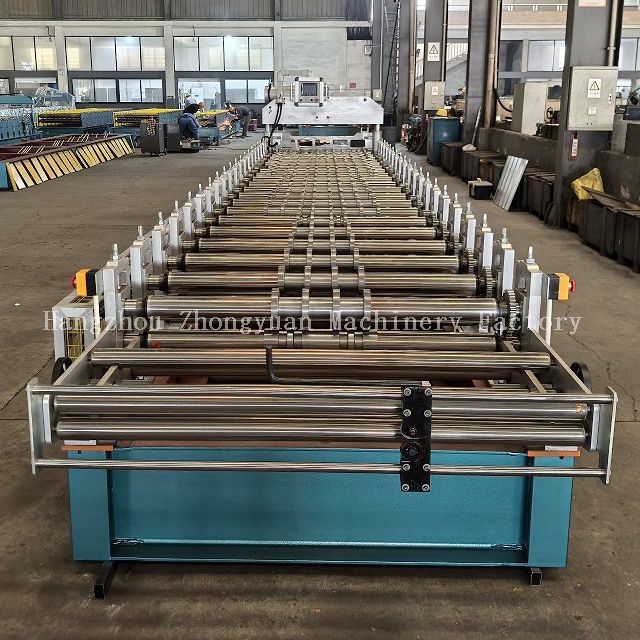

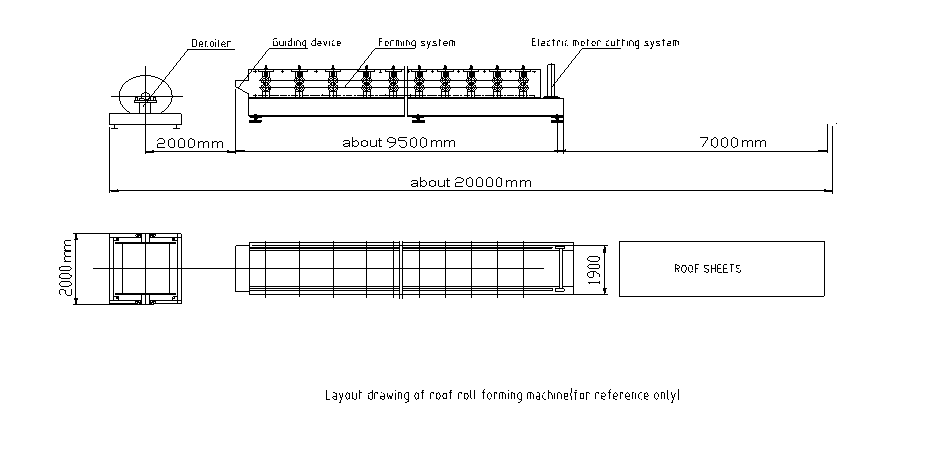

Déroulage de la tôle → Feuille de guidage → Profilage → Mesurer la longueur et couper la tôle

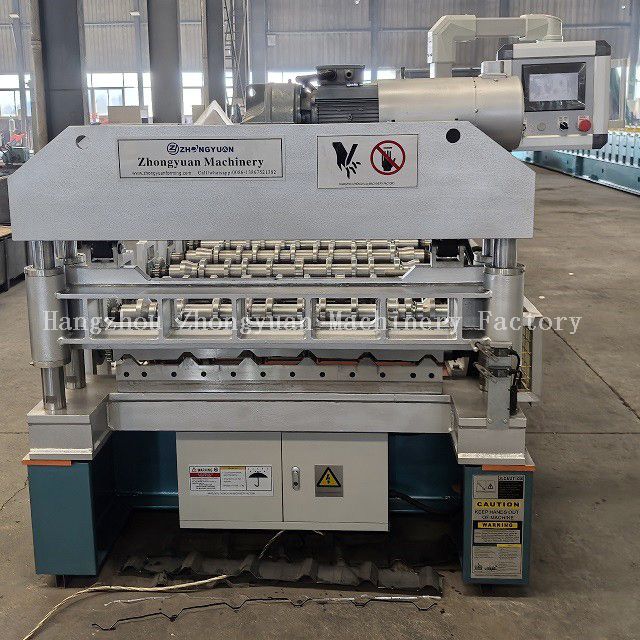

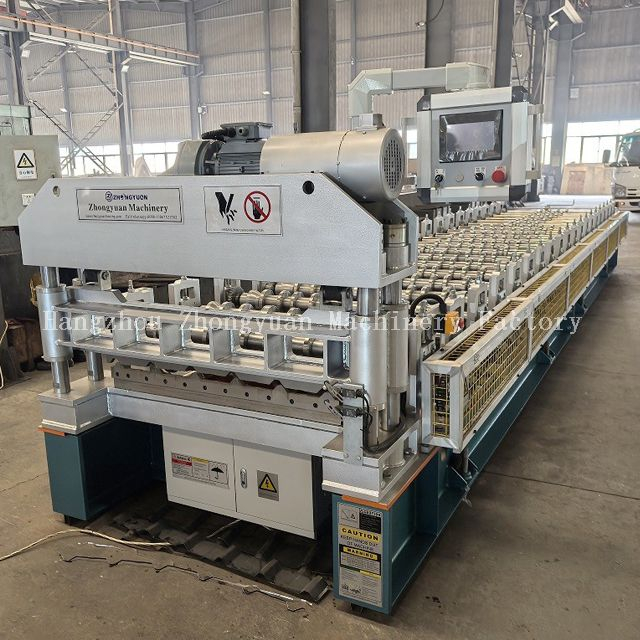

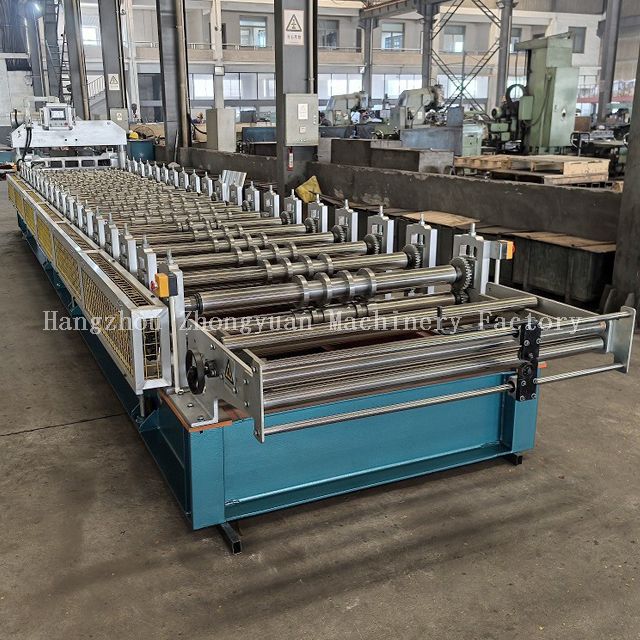

Description des composants de  la machine de formage de rouleaux de tôle de toiture trapézoïdale

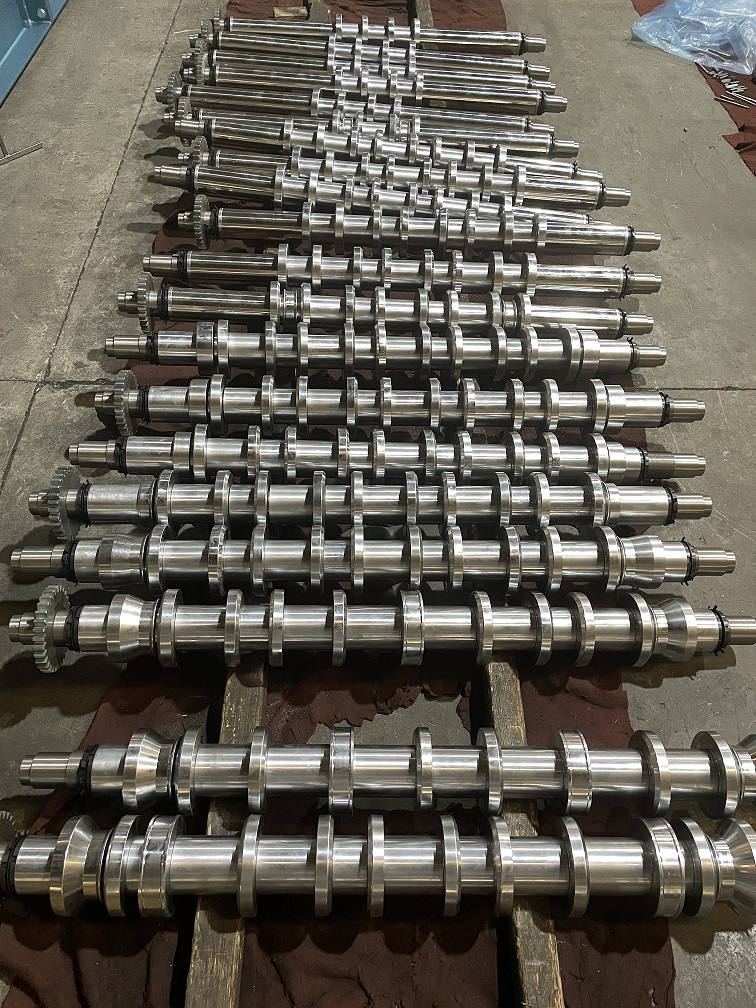

1. Arbres de haute précision

Arbres pleins dia.72mm.

Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.

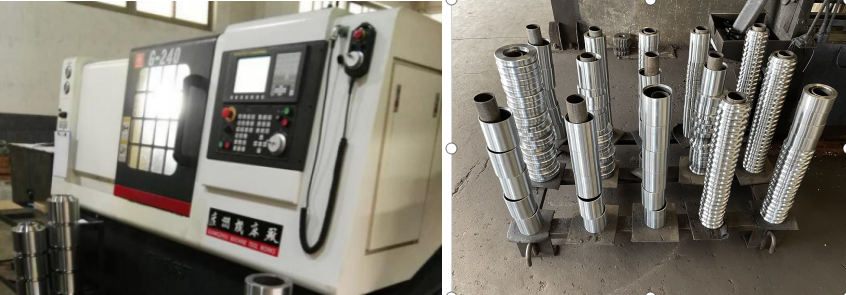

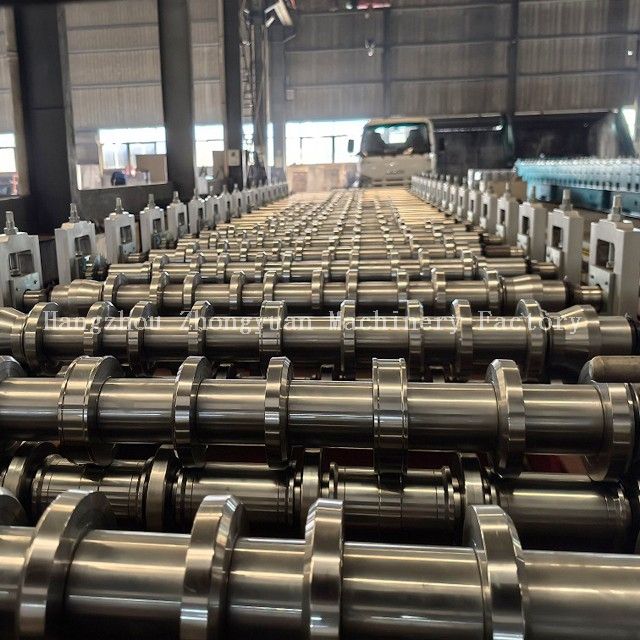

2.Rouleaux de formage dur de haute précision

Chaque rouleau de formage utilise une machine CNC pour polir et usiner la forme des rouleaux conçue, cela peut améliorer la précision des rouleaux. Et du chrome dur planté de 0,03 à 0,05 mm pour garantir que la machine fonctionne pendant plus de 15 ans pour vous.

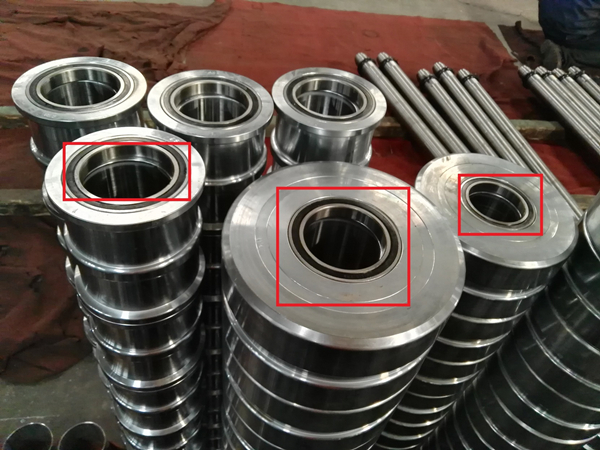

3. Concevoir des roulements à l'intérieur des rouleaux de formage

Concevoir un roulement à l'intérieur des rouleaux pour faire fonctionner la machine avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.

Assurer la même vitesse entre les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.

Les roulements contribuent à prolonger la durée de vie des machines.

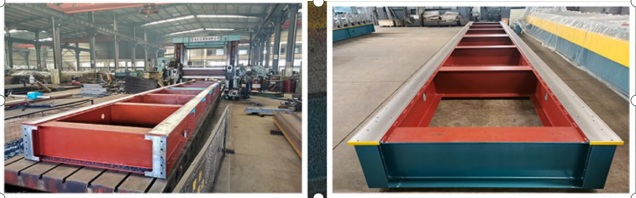

4.Le châssis de la machine est traité en surface par une machine de planification de 10 m

Bâti de machine réalisé en acier de type H400 par soudure, planifié en surface pour garantir la précision.

Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine. Épaisseur de la paroi latérale : 40 mm

16A-1 La chaîne et l'engrenage déplacent la ligne, les moteurs entraînent des stations d'environ 20 étapes pour former

Moteur principal = 5,5 kW

Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine.

Vitesse de formage 30-35 m/min.

Tous les rouleaux traités sont assemblés sur le tapis pour éviter de rayer la surface des rouleaux.

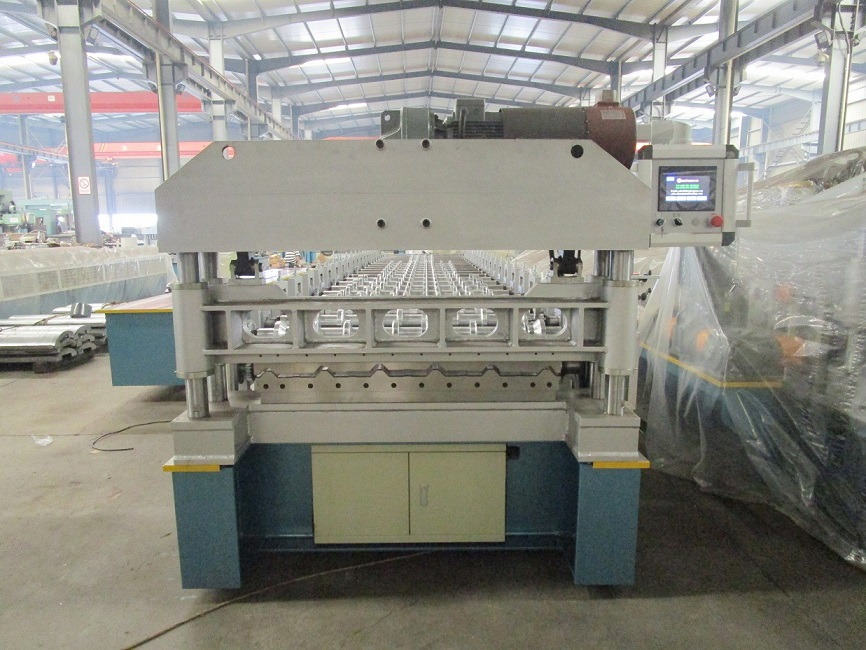

5. Dispositif de coupe électrique automatique :

1) Adopte la post-coupe, arrêtez-vous pour couper ;

2) Le matériau de la lame de coupe est Cr12 Mov. Avec traitement trempé.

3) Adopte un cadre soudé pour une bonne rigidité.

4) Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final. La tolérance de longueur de coupe est de ± 1,5 mm.

5) La puissance de coupe est fournie par l’énergie électrique.

Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur.  Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

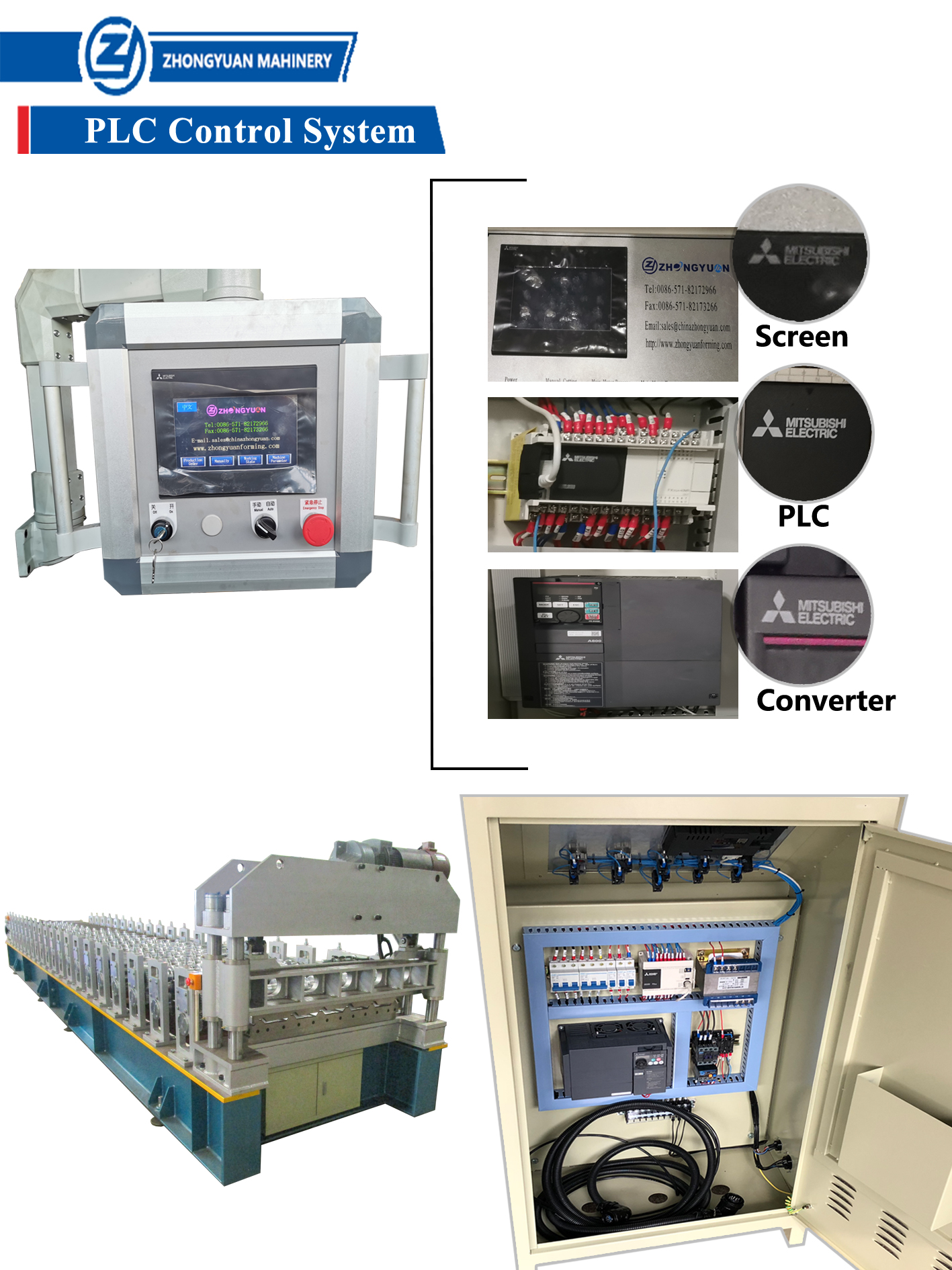

6. Système de contrôle PLC :

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce à travailler, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 380 V/50 HZ/3 phases (peut être conçu selon les exigences de l'acheteur)

Application du produit de la  machine de formage de rouleaux de tôle de toit

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des machines de formage de rouleaux de toit ondulé  dans différentes spécifications, modèles et configurations.

Exemple d'application  de machine de formage de toit

Détails d'emballage de  la machine de formage de rouleaux de panneaux de toit

1. Un conteneur *40GP pour charger un ensemble de machine à toiture métallique avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
