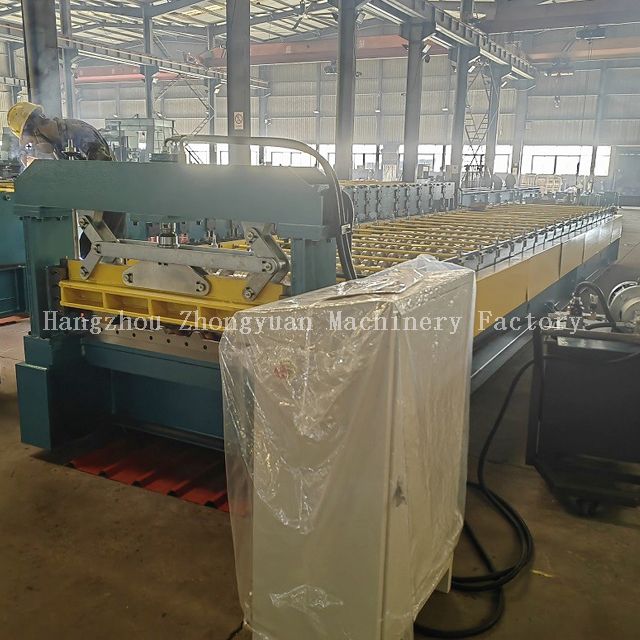

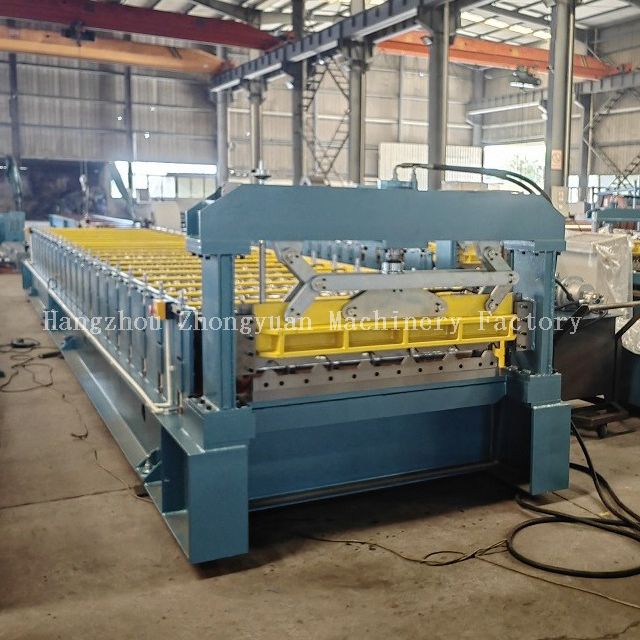

Brève introduction de la machine de formage de rouleaux de panneaux de toit :

Paramètres techniques de la machine de formage de rouleaux de toiture :

Composants de la machine de formage de rouleaux de toit en métal :

Affichage du traitement des travaux de toiture

Déroulage de la feuille → Feuille de guidage → Profilage → Mesurer la longueur et couper la feuille → Produit jusqu'à la table de sortie

Description des composants de la machine de formage de rouleaux de toiture

1. Arbres de haute précision

Arbres pleins dia.72mm.

Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.

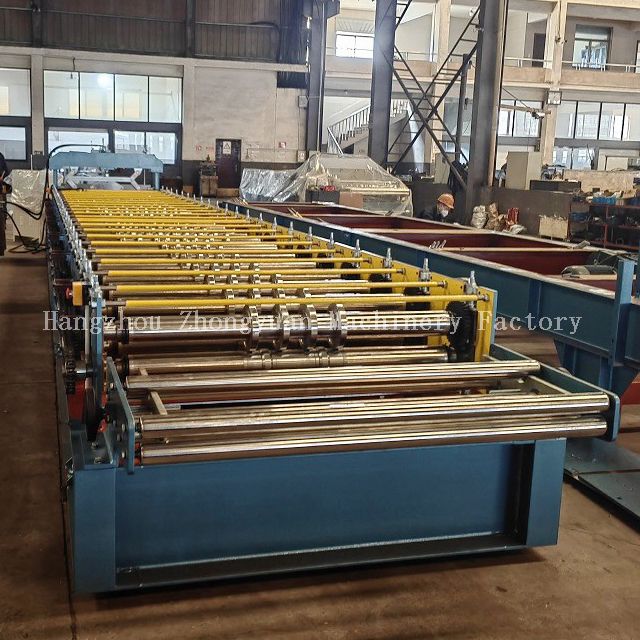

2.Rouleaux de machine

Tous les rouleaux sont fabriqués en acier 45#

Les machines CNC peuvent améliorer la précision des rouleaux.

Finition chromée sur la surface pour ajouter de la dureté aux rouleaux.

3.Concevoir des roulements à l'intérieur des rouleaux de formage

Concevez des roulements à l'intérieur des rouleaux pour permettre à la machine de fonctionner avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.

Assurer la même vitesse entre tous les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.

Les roulements contribuent à prolonger la durée de vie des machines. Nos machines de formage fabriquées sont autorisées à utiliser plus de 15 ans.

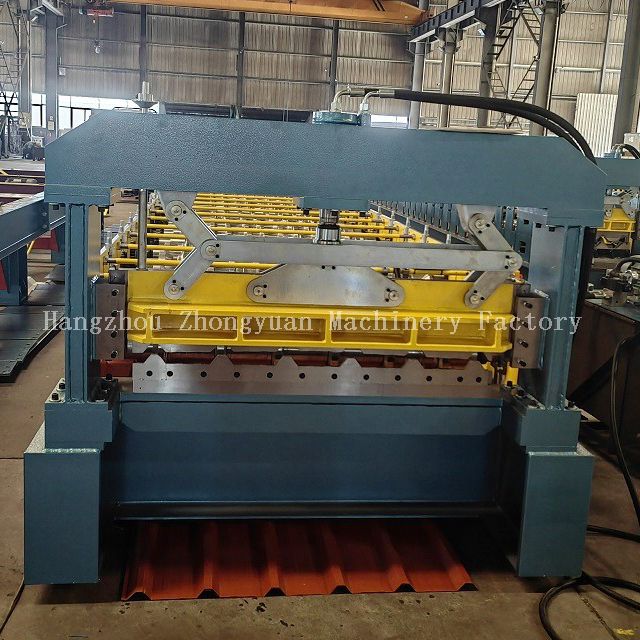

4. Coupe hydraulique :

1)  Adopte la post-coupe, arrêtez de couper ;

2)  Le matériau de la lame de coupe est du Cr12mov. avec traitement trempé.

2)  Adopte un cadre soudé pour une bonne rigidité.

4) Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final. Tolérance de longueur de coupe ± 2 mm.

5)  La puissance de coupe est assurée par une station hydraulique.

6)  Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur. Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

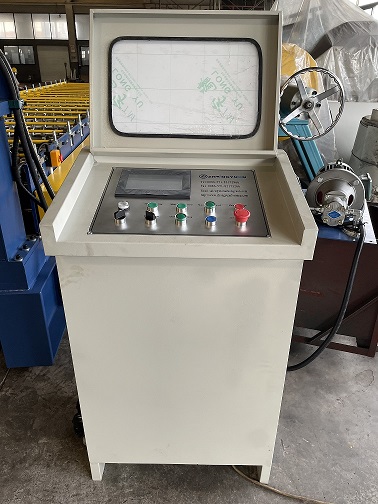

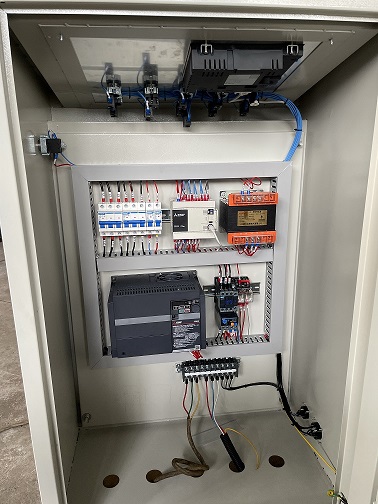

5. Système de contrôle PLC :

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 415 V/50 Hz, triphasé (peut être conçu selon les exigences de l'acheteur)

Référence du formulaire externe du système :

Application du produit de  la machine de formage de toit

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des machines de formage de toiture métallique dans différentes spécifications, modèles et configurations.

Machine de formage de rouleaux de toiture  Exemple d'application

Détails d'emballage de  la machine   à panneaux muraux de toit

1. Un conteneur *40GP pour charger un ensemble de machine à couvrir avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
