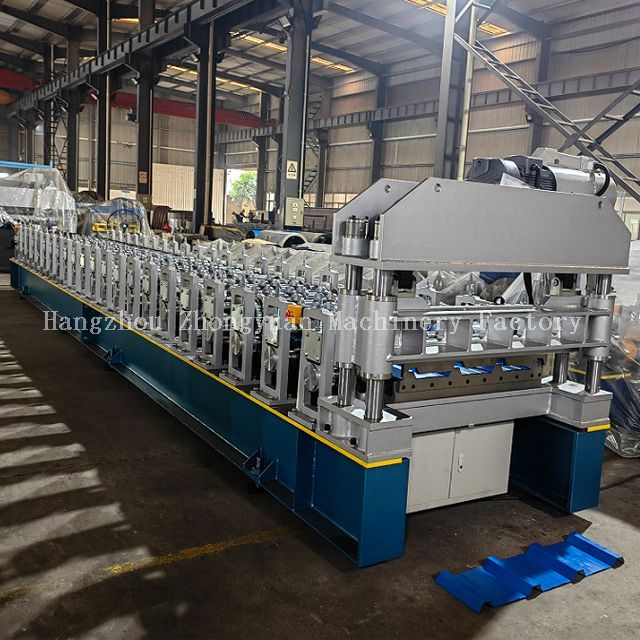

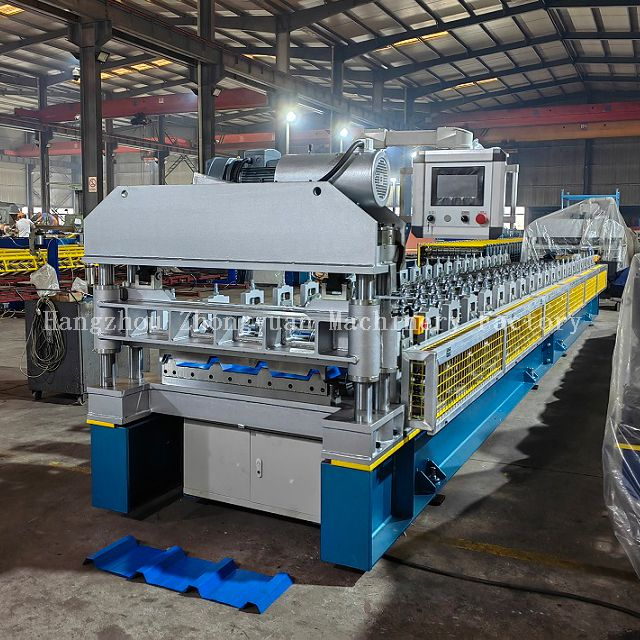

Brève introduction de la machine de formage de rouleaux de tôles de toiture ondulées :

Paramètres techniques de la fabrication de machines de formage de rouleaux de panneaux de toit et de murs :

Composants de la machine de formage de rouleaux de toit en tôle :

Affichage du traitement des travaux de toiture

Déroulage de la tôle →  Feuille de guidage → Profilage →  Mesurer la longueur et couper la tôle →  Produit jusqu'à la table de sortie

Description des composants de  la machine de formage de rouleaux de toit en métal à vendre

1. Arbres de haute précision

Arbres pleins dia.72mm.

Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.

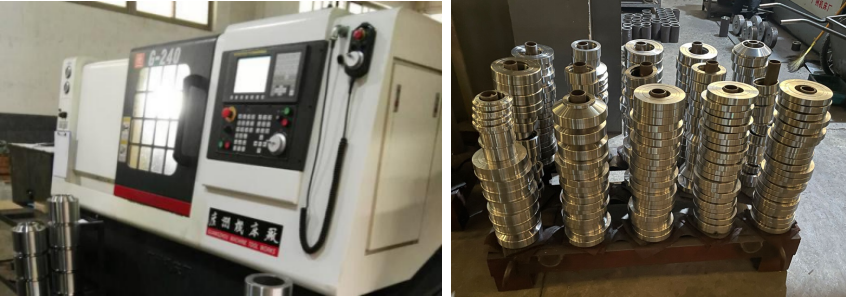

2.Rouleaux de formage dur de haute précision

Chaque rouleau de formage utilise une machine CNC pour polir et usiner la forme des rouleaux conçue, cela peut améliorer la précision des rouleaux. Et du chrome dur planté de 0,03 à 0,05 mm pour garantir que la machine fonctionne pendant plus de 15 ans pour vous.

3. Le cadre de la machine est traité en surface par une machine de planification de 10 m.

Bâti de machine réalisé en  acier de type H400  par soudure, planifié en surface pour garantir la précision.

Tous les boulons à vis de grade  8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine. Épaisseur de la paroi latérale :  40 mm

16A-1 La chaîne et l'engrenage déplacent la ligne, les moteurs entraînent  des stations d'  environ  22 étapes  pour former

Moteur principal = 7,5 kW

Vitesse de formage  30-35 m/min.

Tous  les rouleaux  traités  sont  assemblés  sur  le  tapis  pour  éviter  de rayer  la surface  des  rouleaux  .

4.Dispositif de coupe hydraulique automatique

1)  Adopte la post-coupe, arrêtez de couper ;

2)  Le matériau de la lame de coupe est du Cr12mov avec traitement trempé.

2)  Adopte un cadre soudé pour une bonne rigidité.

4)  Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final.  Tolérance de longueur de coupe ± 1,5 mm.

5)  La puissance de coupe est fournie par l’énergie électrique.  3KW.

6)  Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par

encodeur.  Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez ça

action, la machine fonctionnera à nouveau en continu.

5. Système de contrôle PLC :

1)   Ce système utilise  Mitsubishi PLC pour contrôler toutes les actions de travail. Quantité de production  et chaque pièce

la longueur  sera automatiquement mesurée. Il est pratique de contrôler la machine de formage de rouleaux.

2)   Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé  les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée :  380 V/50 Hz/3 phases (peut être personnalisé selon les exigences du client).

Référence du formulaire externe du système :

Application du produit de la  machine de formage de rouleaux de toit vitré

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des tôles de toiture faisant des machines de profilage  dans différentes spécifications, modèles et configurations.

Machine de formage de rouleaux de toit pour acier vitré  Exemple d'application

Détails d'emballage du  toit de fabrication de la machine de formage de rouleaux

1. Un conteneur *40GP pour charger un ensemble de machines à profiler les toitures métalliques avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
