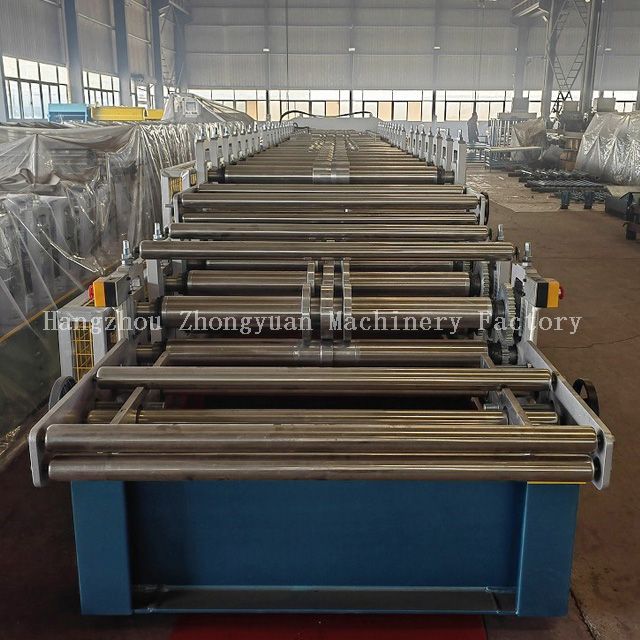

Machine de formage de rouleaux de feuilles murales à double couche de type spécial de 2025 ans à vendre
1. 【Haute efficacité】 30-35 m par minute. Produisez 14 400 m par équipe pendant 8 heures par jour. 2. 【Machine longue durée de vie】 Les rouleaux de la machine sont usinés à commande numérique, plaqués de chrome dur de 0,05 mm sur la surface. Traitement thermique pour couper le cadre afin d'éliminer la contrainte de l'acier et d'éviter la déformation. Le matériau de coupe est du Cr12 avec un traitement trempé, toutes ces étapes de traitement garantissent une longue durée de vie à la machine. 3. 【Haute précision】 Les arbres pour rouleaux sont usinés par une rectifieuse au moins deux fois. Les rouleaux sont traités CNC pour garantir des performances de précision. 4. 【Utilisation automatique et facile】 Sûr et facile à utiliser avec le système d'exploitation à écran tactile Mitsubishi PLC. Interaction homme-machine conviviale. 5. 【Excellents services】 Un technicien peut être envoyé à votre usine pour installer la machine et former vos travailleurs. Les ingénieurs sont en mesure de servir à l'étranger. Nous fournissons des services à vie pour nos machines. 6. 【Caractéristique de la machine】 Une machine peut créer deux types de profils. Profil du client disponible.
Machine de fabrication de toit en métal à double couche, ZYYX40-718 et 34-171.5-686
acier forgé n°45 de haute qualité, avec cortège à commande numérique
Châssis de machine
H400
Vitesse de formage
environ 30-35 m/min (hors temps de coupe
Transport
Dans des conteneurs, adaptés à la transmission maritime et routière
Largeur d'alimentation ou largeur de bobine
Panneau d'obturation : 1020 mm
Feuille IBR : 925 mm
Limite d'élasticité du matériau
Panneau d'obturation : 235 mpa
Feuille IBR : 550 mpa
Largeur efficace
718 et 686
Composants de la machine de formage à double rouleau :
Dérouleur manuel
1 ensemble (Capacité : 10 tonnes)
Profilage M/C
1 ensemble
Coupe hydraulique
1 ensemble
Station hydraulique
1 ensemble
Panneau de commande API
1 ensemble
Rack de produits (non alimenté)
1 ensemble (deux pièces, la longueur totale est de 3 mètres)
Boîte à outils
1 pièce

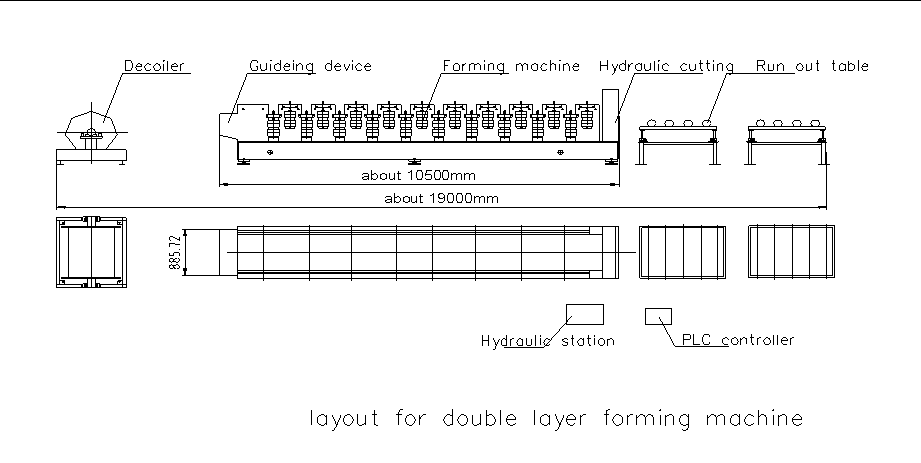

Affichage du traitement de travail à Double couche :
Déroulage de la feuille → Feuille de guidage → Profilage → Mesurer la longueur et couper la feuille → Produit jusqu'à la table de sortie
DESCRIPTION
Description des composants de la machine de formage de rouleaux à deux couches
Caractéristique de la machine de formage de rouleaux à deux étages : Une machine peut fabriquer deux types de profils. Profil du client disponible.
1. Arbre de haute précision
Arbres pleins dia.72mm.
Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.
2. Rouleaux de formage dur de haute précision
Chaque rouleau de formage utilise une machine CNC pour polir et usiner la forme des rouleaux conçue, cela peut améliorer la précision des rouleaux. Et du chrome dur planté de 0,03 à 0,05 mm pour garantir que la machine fonctionne pendant plus de 15 ans pour vous.
3. Concevoir des roulements à l'intérieur des rouleaux de formage
Concevez des roulements à l'intérieur des rouleaux pour permettre à la machine de fonctionner avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.
Assurer la même vitesse entre tous les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.
Les roulements contribuent à prolonger la durée de vie des machines. Nos machines de formage fabriquées sont autorisées à utiliser plus de 15 ans.
4. Le cadre de la machine est traité en surface par une machine de planification de 10 m.
Bâti de machine réalisé en acier de type H400 par soudure, planifié en surface pour garantir la précision.
Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine. Épaisseur de la paroi latérale : 40 mm

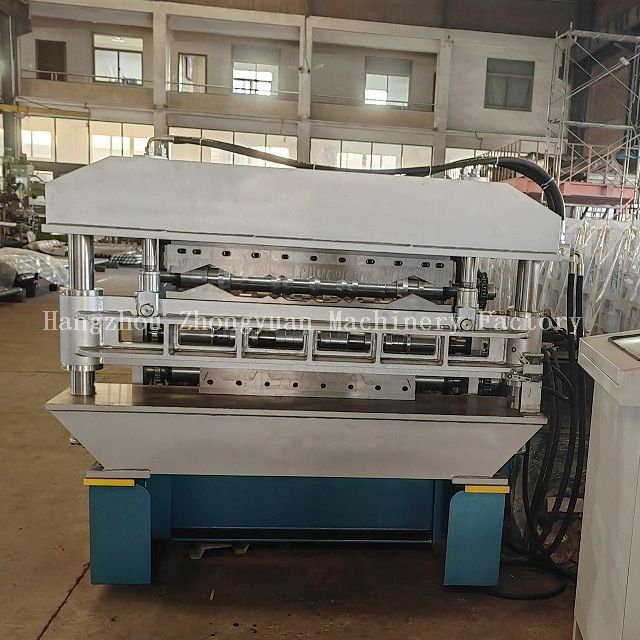

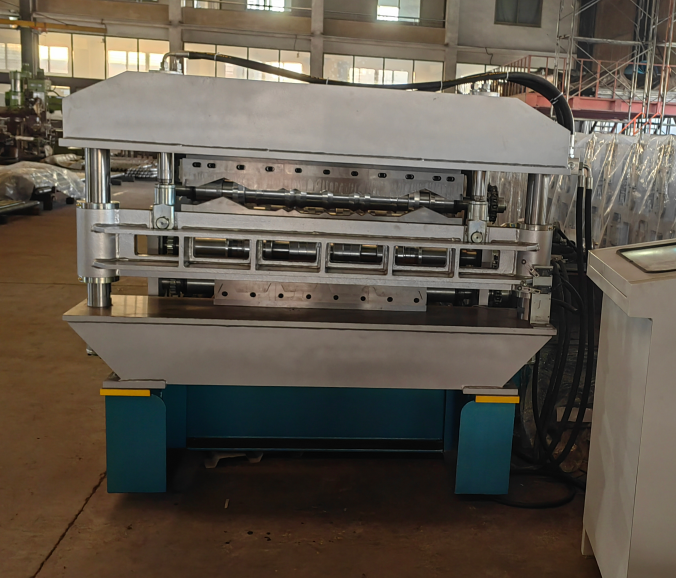

5.Coupe hydraulique
1) Adopte la post-coupe, arrêtez de couper ;
2) Le matériau de la lame de coupe est du Cr12 avec traitement trempé.
3) Adopte un cadre soudé pour une bonne rigidité.
4) Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final. La tolérance de longueur de coupe est de ± 1,5 mm.
5) La puissance de coupe est assurée par une station hydraulique.
6) Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur. Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

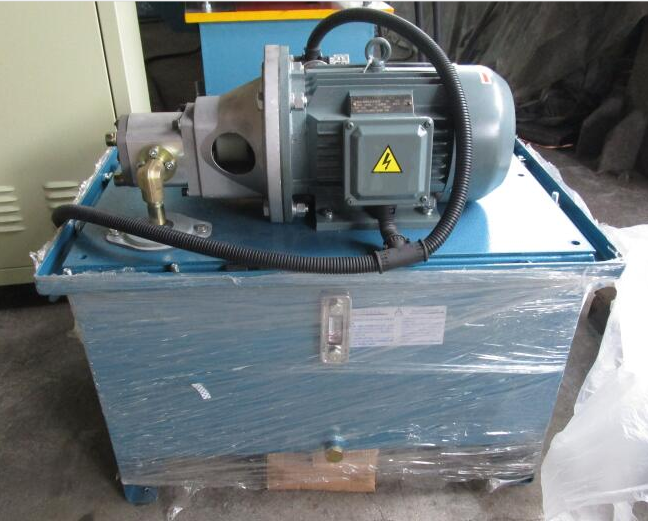

6.Station hydraulique :
1) Il fournit l’énergie nécessaire à la coupeuse hydraulique.
2) Tous les accessoires hydrauliques utilisent tous des produits de marque chinoise célèbre.
3) Puissance du moteur hydraulique : 2,2 kW

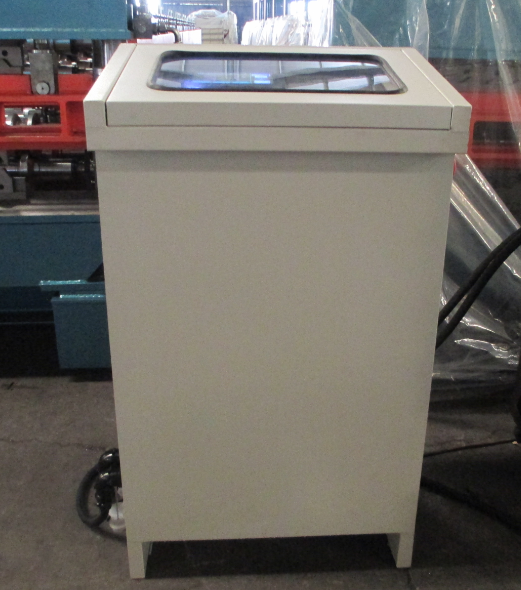

7.Système de contrôle PLC
1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.
2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.
3) L'écran tactile est saisi et annulé les données de travail.
4) Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.
5) Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

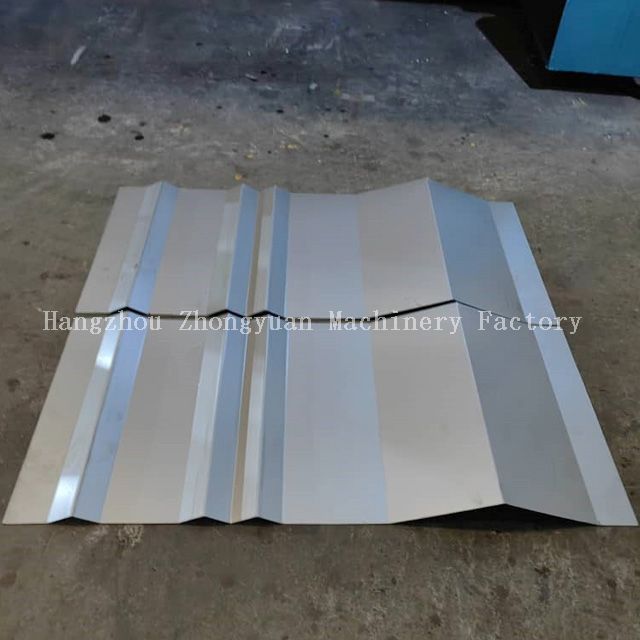

Application du produit d'une machine de formage de rouleaux deux en un
Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des profileuses de toit double couche dans différentes spécifications, modèles et configurations.
Machine de formage de rouleaux double couche Exemple d'application
CONDITIONNEMENT
Détails de l'emballage
1. Un conteneur *40GP et un 20gp pour charger un ensemble de machine de formage de rouleaux de tôles de toiture double couche avec dérouleur mécanique ;
2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;
3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;
4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.
Délai de livraison
Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
