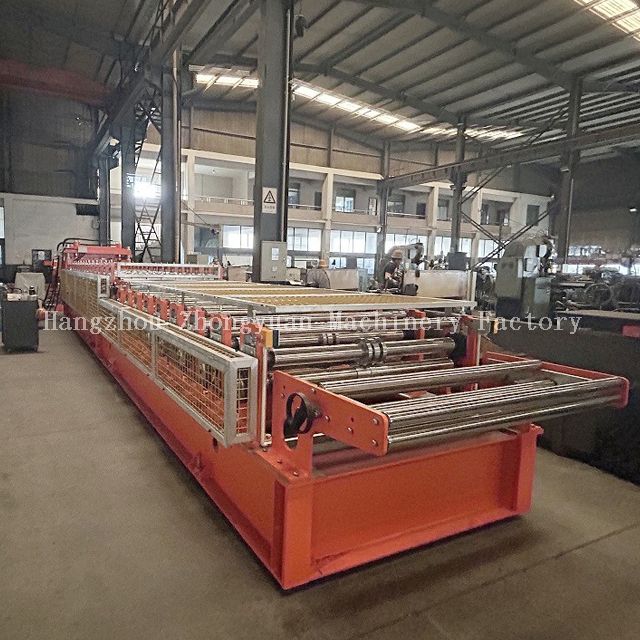

Machine de formage de rouleaux double couche pour toit et tuile, à vendre avec empileur de 6M
1. 【Haute efficacité】 25-30 m par minute pour le profil de toit ; 6 m/min pour le profil de tuile. Produisez 12 000 m ; 2 880 m par équipe pendant 8 heures par jour. 2. 【Machine longue durée de vie】 Les rouleaux de la machine sont usinés à la machine CNC, plaqués de chrome dur de 0,05 mm sur la surface. Traitement thermique pour couper le cadre pour éliminer la contrainte de l'acier, afin d'éviter la déformation. Le matériau de coupe est du Cr12 Mov. Avec un traitement trempé, toutes ces étapes de traitement garantissent une longue durée de vie à la machine. 3. 【Haute précision】 Les arbres pour rouleaux sont usinés par une rectifieuse au moins deux fois. Les rouleaux sont traités CNC pour garantir des performances de précision. 4. 【Utilisation automatique et facile】 Sûr et facile à utiliser avec le système d'exploitation à écran tactile Mitsubishi PLC. Interaction homme-machine conviviale. 5. 【Excellents services】 Un technicien peut être envoyé à votre usine pour installer la machine et former vos travailleurs. Les ingénieurs sont en mesure de servir à l'étranger. Nous fournissons des services à vie pour nos machines. 6. 【Caractéristique de la machine】 Une machine peut créer deux types de profils. Profil du client disponible.
Machine de formage de rouleaux double couche ZYYXT18&25-184-1104
acier forgé n°45 de haute qualité, avec cortège à commande numérique
Châssis de machine
H400
Vitesse de formage
environ 25-30 m/min pour T18 (hors temps de coupe) ;
profil de carrelage : environ 6 m/min
Transport
Dans des conteneurs, adaptés à la transmission maritime et routière
Largeur d'alimentation ou largeur de bobine
1250mm
Limite d'élasticité du matériau
235Mpa
Largeur efficace
1104 et 1112
Épaisseur de paroi
40MM

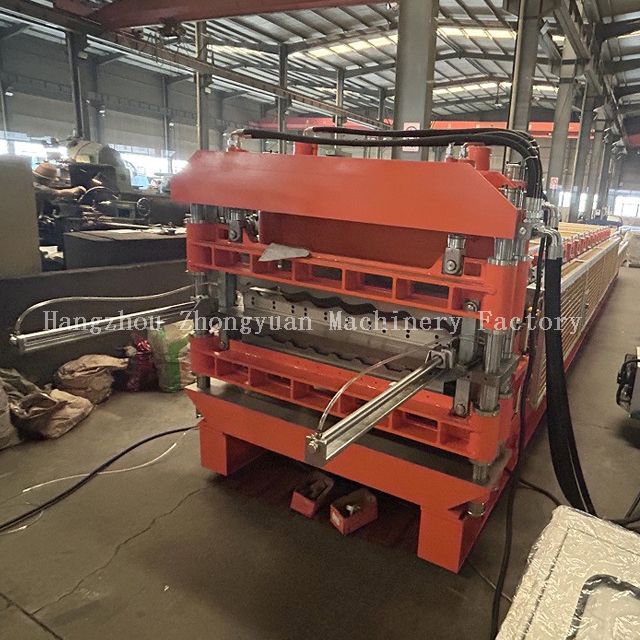

Composants de la machine de formage de rouleaux double couche :
Profilage M/C
1 set (Machine double couche pour carrelage + T18)
Dispositif de pressage pour carrelage
1 ensemble
Coupe hydraulique
1 ensemble

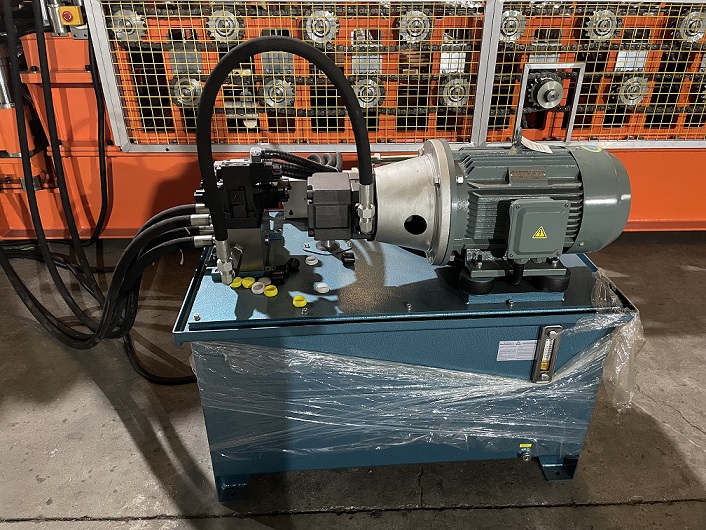

Station hydraulique
1 ensemble
Système de contrôle PLC
1 ensemble
Empileur automatique
1 ensemble (6 m de longueur)
Boîte à outils
1 pièce
Affichage du traitement de travail à Double couche :
Déroulage de la feuille → Feuille de guidage → Profilage → (pressage) → Mesurer la longueur et couper la feuille → Feuille à l'empileur
DESCRIPTION
Description des composants de la machine de formage de rouleaux double couche
Caractéristique de la machine de formage de rouleaux de tôle de toiture double couche : Une machine peut fabriquer deux types de profilés. Profil du client disponible.
1. Arbre de haute précision
Arbres pleins dia.72mm.
Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.

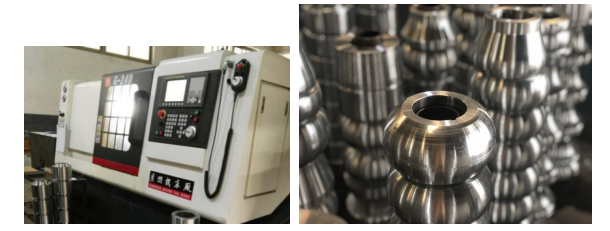

2. Acier n°45 traité par machine CNC
La machine CNC peut améliorer la précision des rouleaux.
3. Concevoir des roulements à l'intérieur des rouleaux de formage
Concevoir un roulement à l'intérieur des rouleaux pour faire fonctionner la machine avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.
Assurer la même vitesse entre les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.
Les roulements contribuent à prolonger la durée de vie des machines.
4.Coupe hydraulique
1) Adopte la post-coupe, arrêtez de couper ;
2) Le matériau de la lame de coupe est du Cr12mov. avec traitement trempé.
3) Adopte un cadre soudé pour une bonne rigidité.
4) Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final. La tolérance de longueur de coupe est de ± 1,5 mm.
5) La puissance de coupe est assurée par une station hydraulique.
6) Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur. Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.
5.Système de contrôle PLC
1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.
2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.
3) L'écran tactile est saisi et annulé les données de travail.
4) Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.
5) Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.
6) Tension d'alimentation appropriée : 380 V/50 Hz, 3 phases (peut être conçue selon les exigences de l'acheteur)
(7) Menu hongrois (traduction fournie par l'acheteur)

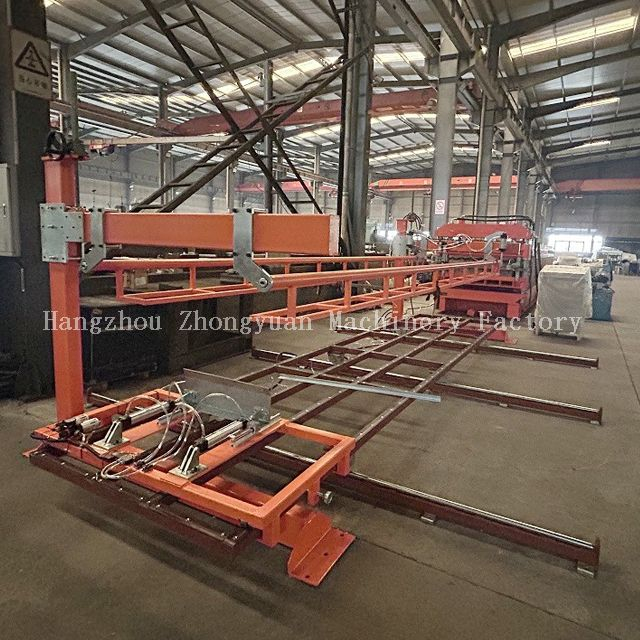

6.Empileur automatique
1) Longueur de l'empileur : 6 m
2) Sens de déplacement du bras de gerbeur : déplacement transversal.
3) Étant donné que la feuille de carrelage nécessite un dispositif de pressage, la hauteur d'empilage pour T18 n'est pas beaucoup d'espace. Hauteur d'empilage d'environ 150 mm pour la feuille T18.

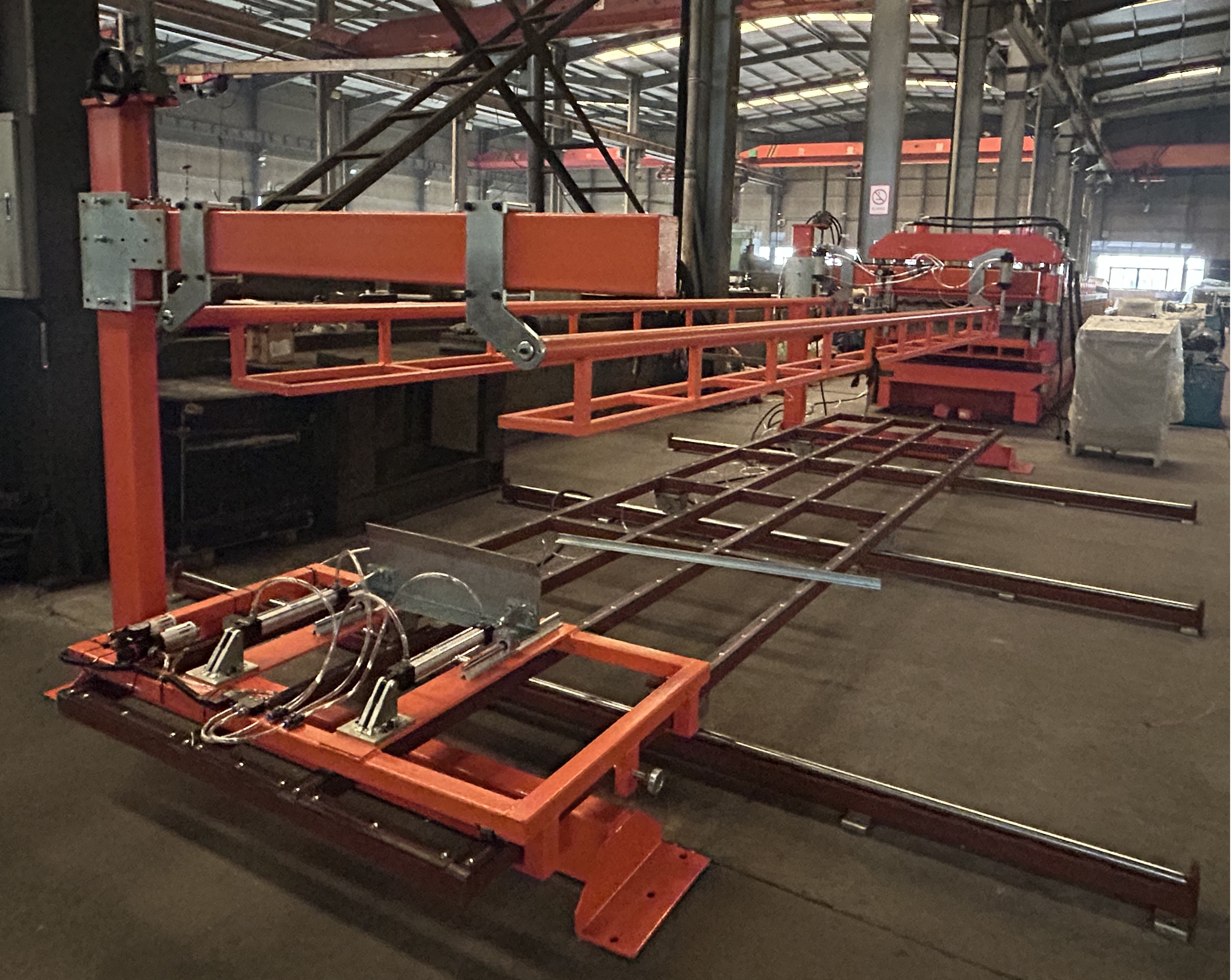

Photo d'un empileur automatique
APPLICATION
Application du produit de la machine de formage de rouleaux à double couche
Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des profileuses double couche dans différentes spécifications, modèles et configurations.
Machine de formage de rouleaux double couche Exemple d'application
CONDITIONNEMENT
Détails de l'emballage
1. Un conteneur *40GP et un 20gp pour charger un ensemble de machine de formage de rouleaux de panneaux double couche ;
2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;
3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;
4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.
Délai de livraison
Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
