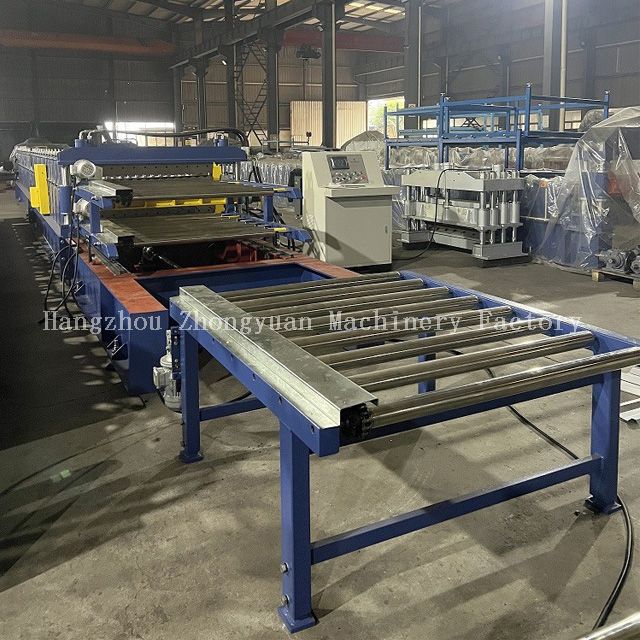

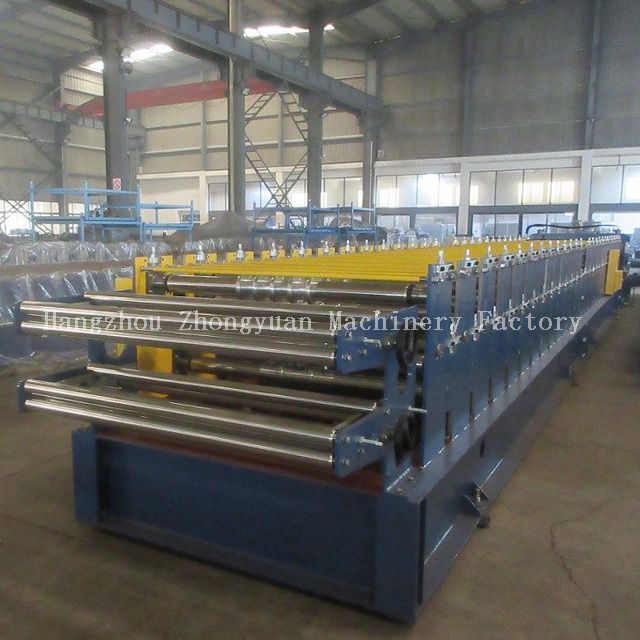

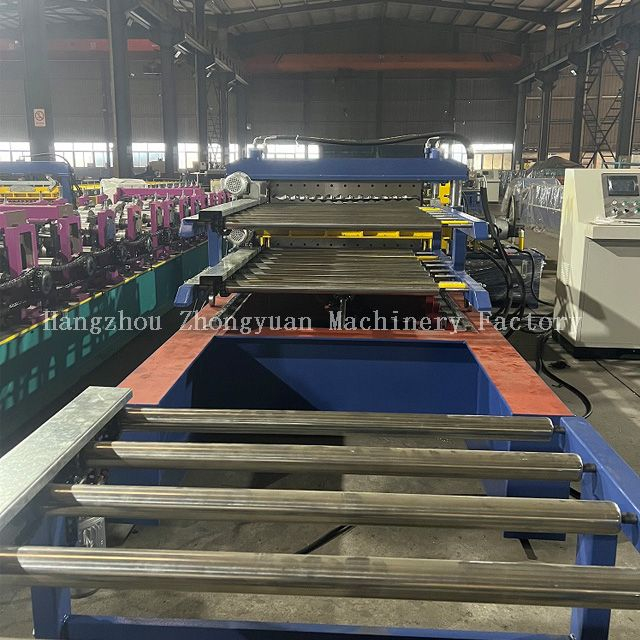

Machine de formage de rouleaux de tôle de toiture double couche avec découpe volante

Brève introduction de la  machine de formage de rouleaux de tôle de toiture double couche :

Paramètres techniques de  la machine de formage de rouleaux double couche :

Composants de la machine de toiture métallique double couche :

Affichage du traitement de travail à Double couche   :

Déroulage de la tôle → Feuille de guidage → Profilage → Mesurer la longueur et couper sans arrêt la tôle → Produit jusqu'à la table de sortie

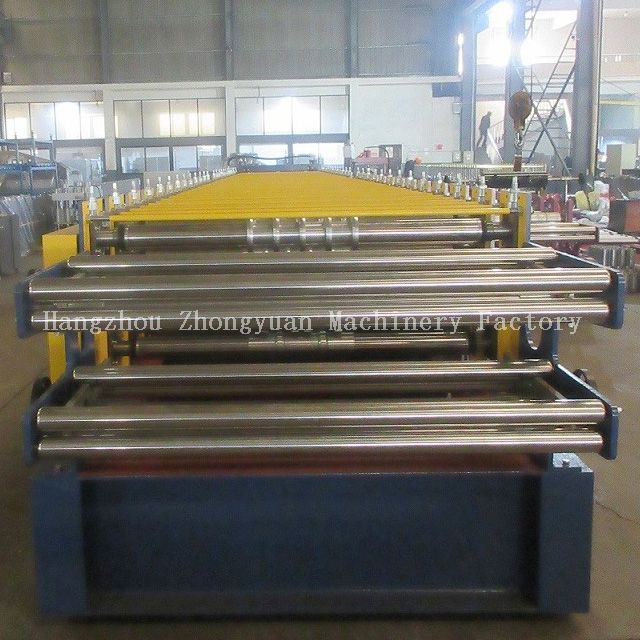

Description des composants de la machine de formage de rouleaux de panneaux de toiture à double couche

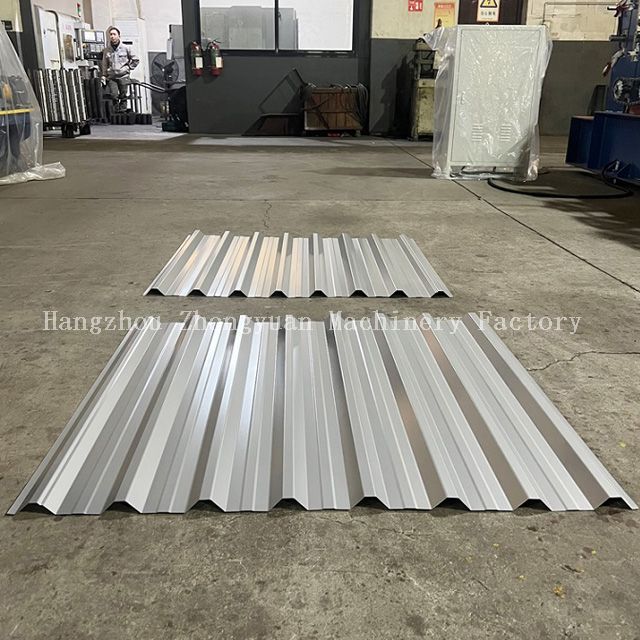

Caractéristique de la machine : Une machine peut créer deux types de profils. Profil du client disponible.

1. Arbre de haute précision

Arbres pleins dia. 72mm.

Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.

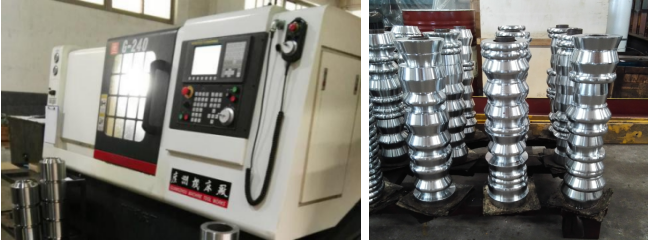

2.No.45 Acier traité par machine CNC

La machine CNC peut améliorer la précision des rouleaux.

3. Concevoir des roulements à l'intérieur des rouleaux de formage

Concevoir un roulement à l'intérieur des rouleaux pour faire fonctionner la machine avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.

Assurer la même vitesse entre les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.

Les roulements contribuent à prolonger la durée de vie des machines.

4. Corps principal de la machine

Le châssis principal de la machine est soudé séparément et le mur extérieur est relié par vis après avoir été rotobablé en surface.

Appliquez de la peinture à l'huile pour éviter qu'elle ne rouille.

Rendre la surface lisse à l'aide d'une fraiseuse raboteuse afin de garantir que toutes les plaques murales peuvent être installées au même niveau et contribuer à améliorer la précision de la machine.

Bâti de machine réalisé en  acier de type  H400  par soudure

Épaisseur de la paroi latérale :  235 Mpa

Moteur principal = 7,5 kW

Tous les boulons à vis de grade  8.8 (certaines autres  usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine.

Vitesse de formage   : 30 m/min.

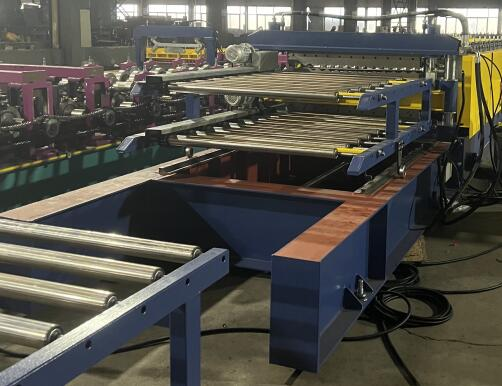

5. Découpe volante automatique

1)  Adopte la post-coupe, pas de coupe supérieure;

2)  Le matériau de la lame de coupe est Cr12 mov.  avec traitement trempé.

3)  Le cadre de coupe a été traité thermiquement pour éviter la déformation du produit final.  tolérance de longueur de coupe ±2 mm.

4)  Puissance du servomoteur : 7KW, moteur de transport : 0,37X2KW.

5)  Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur.  Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

6)  Le poids est de 1800 kg.

7)  La longueur est de 3400 mm.

6. Station hydraulique

1)  Il fournit l’énergie nécessaire à la coupeuse hydraulique.

2)  Tous les accessoires hydrauliques utilisent tous des produits de marque chinoise célèbre.

3)  Puissance du moteur hydraulique : environ  5.5KW

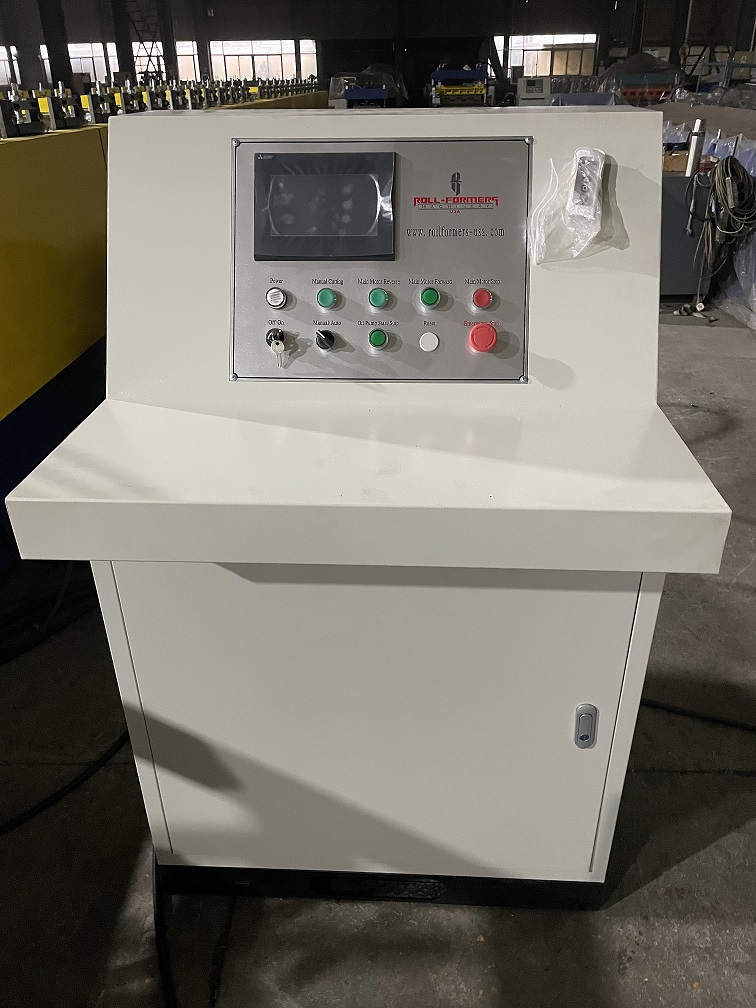

7. Système de contrôle PLC :

1)  Ce système utilise  Mitsubishi PLC pour contrôler toutes les actions de travail. de production La quantité  et la longueur de chaque pièce  seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2)  Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé  les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6) Tension  de puissance appropriée : 440V/ 60HZ/3Phase (peut être  conçu selon les exigences de l'acheteur)

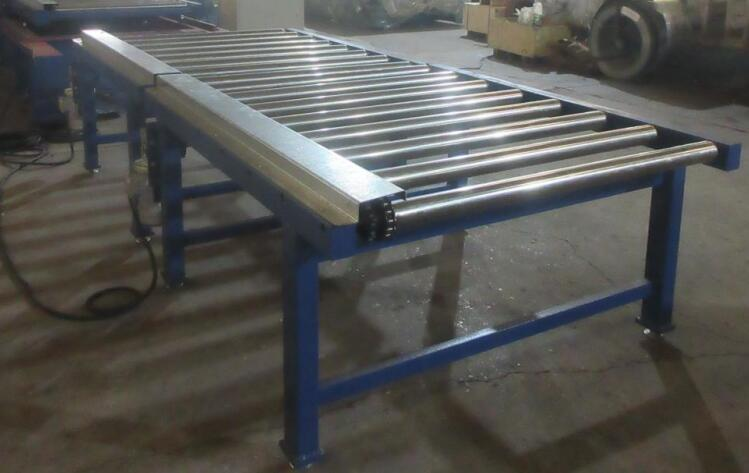

8. Rack de produits ( transmission  motorisée ) :

1)  Ils sont utilisés pour mettre le produit final lorsque le produit sort du dispositif de coupe.

2)  Deux pièces, chaque pièce mesure 1,5 m, la longueur totale est de 3 mètres.

3)  Rassembler le produit final  et les produits finaux peuvent être facilement empilés par les travailleurs.

4)  La puissance est de 0,37X2 kW

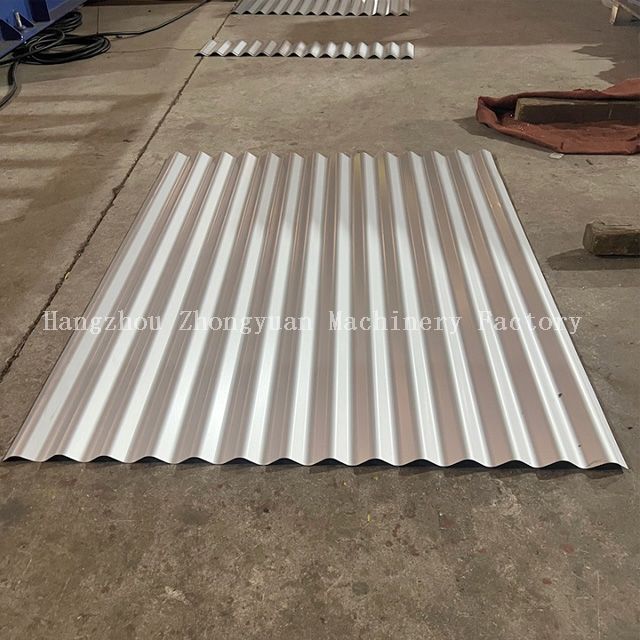

Application du produit de la machine de formage de rouleaux à double couche

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des machines de formage de rouleaux à double couche  dans différentes spécifications, modèles et configurations.

Exemple d'application  de machine de formage de rouleaux de machine à double couche

Détails de l'emballage

1. Deux conteneurs *40GP pour charger un ensemble de machine de formage de rouleaux double couche avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 90 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
