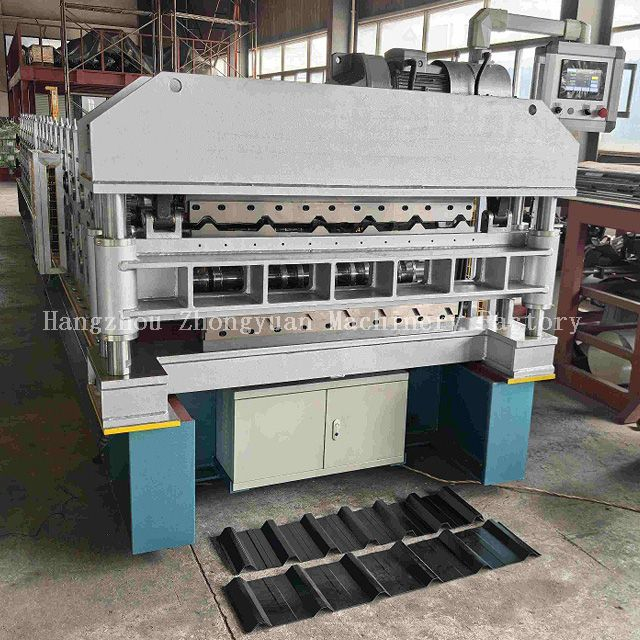

Petit pain de feuille de toit formant la double couche de machine avec la coupe électrique

Brève introduction de la  machine de formage de rouleaux de tôles murales double couche :

Paramètres techniques de  la machine de formage de rouleaux de toit double couche :

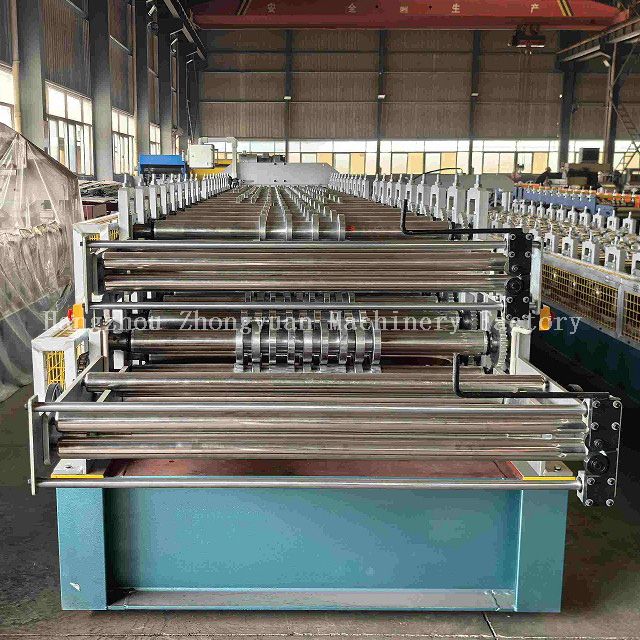

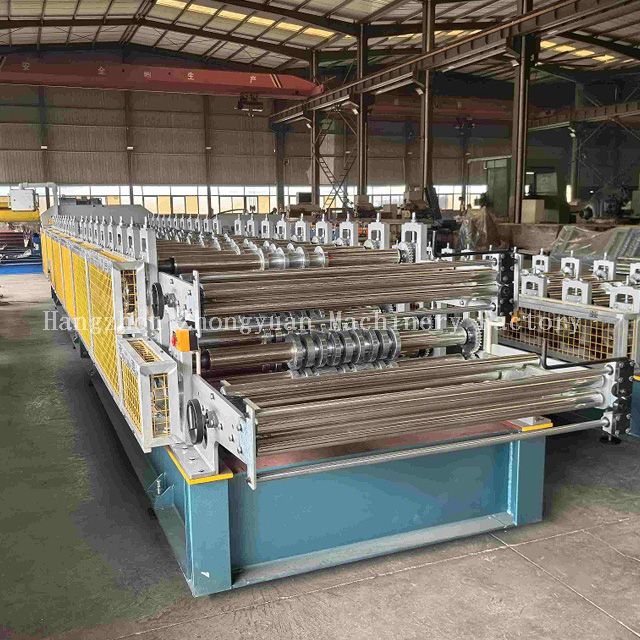

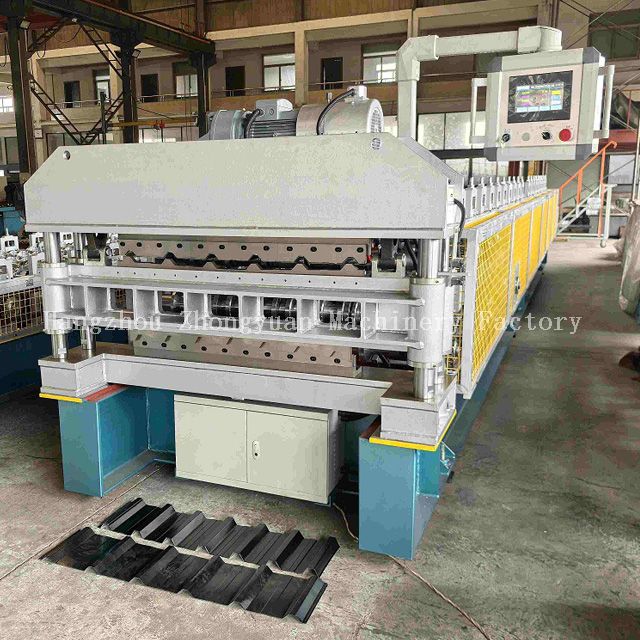

Composants d'images de machine de formage de rouleaux à double couche :

Affichage du traitement de travail à Double couche   :

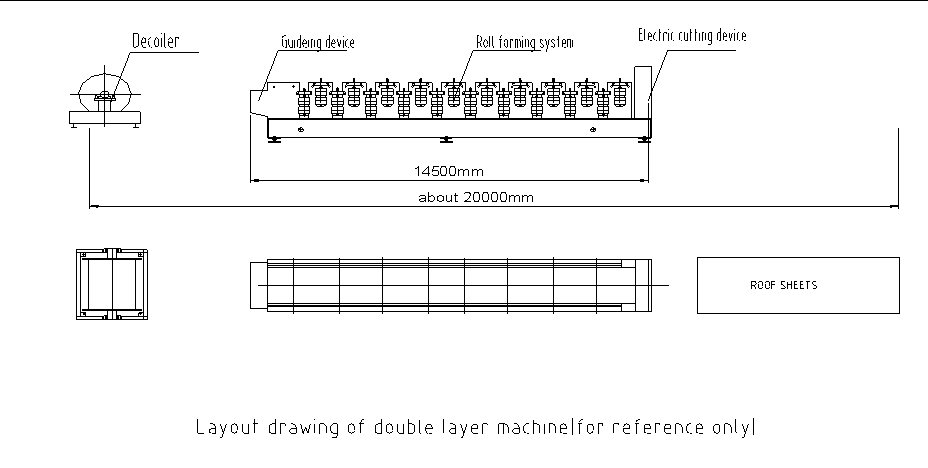

Déroulage de la feuille → Feuille de guidage → Profilage → Mesurer la longueur et couper la feuille

Description des composants de la machine de formage de rouleaux double couche à bas prix

Caractéristique de la machine : Une machine peut créer deux types de profils. Profil du client disponible.

1. Arbre de haute précision

Arbres pleins dia.72mm.

Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan.

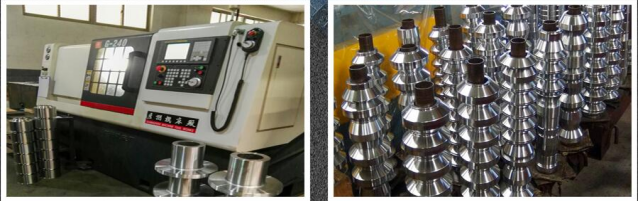

2.  Rouleaux de formage dur de haute précision

Chaque rouleau de formage utilise une machine CNC pour polir et usiner la forme des rouleaux conçue, cela peut améliorer la précision des rouleaux. Et du chrome dur planté de 0,03 à 0,05 mm pour garantir que la machine fonctionne pendant plus de 15 ans pour vous.

3. Concevoir des roulements à l'intérieur des rouleaux de formage

Concevez des roulements à l'intérieur des rouleaux pour permettre à la machine de fonctionner avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.

Assurer la même vitesse entre tous les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.

Les roulements contribuent à prolonger la durée de vie des machines. Nos machines de formage fabriquées sont autorisées à utiliser plus de 15 ans.

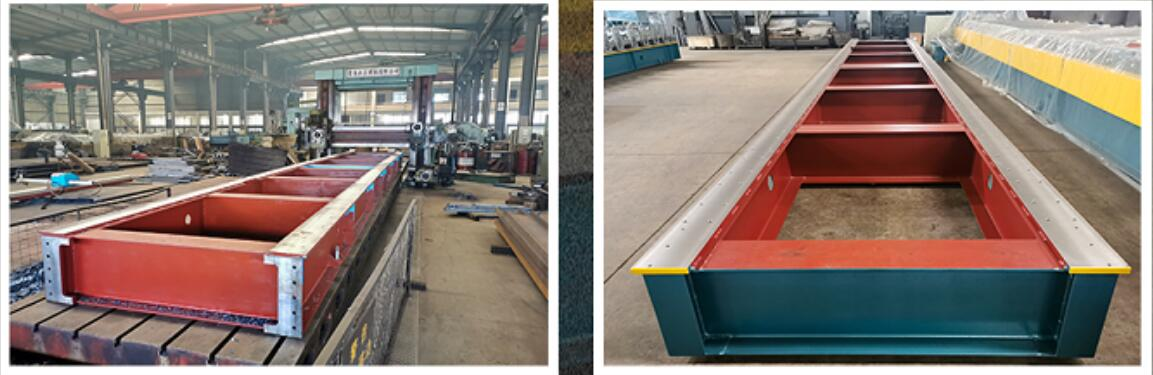

4. Le cadre de la machine est traité en surface par une machine de planification de 10 m.

Bâti de machine réalisé en acier de type H400 par soudure, planifié en surface pour garantir la précision.

Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine. Épaisseur de la paroi latérale : 40 mm

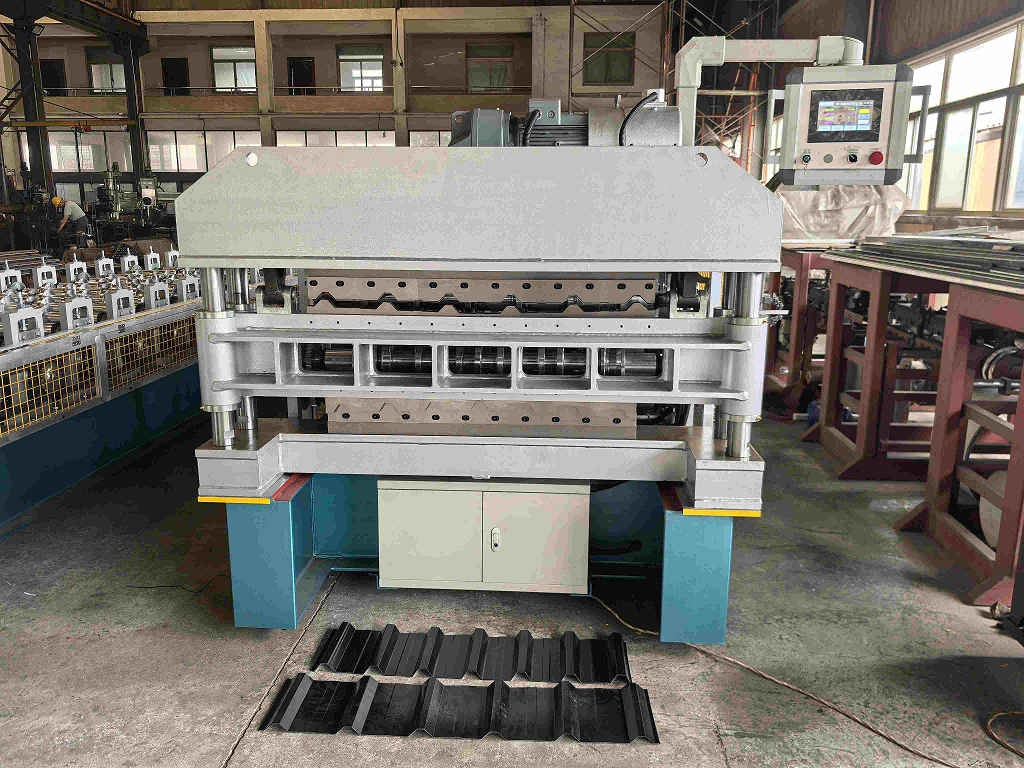

5.Dispositif de coupe électrique automatique

1) Adopte la post-coupe, arrêtez-vous pour couper ;

2) Le matériau de la lame de coupe est Cr12 Mov. Avec traitement trempé.

3) Adopte un cadre soudé pour une bonne rigidité.

4) Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final. La tolérance de longueur de coupe est de ± 1,5 mm.

5) La puissance de coupe est fournie par l’énergie électrique.

6) Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur.  Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

6.Système de contrôle par API :

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 380 V/50 Hz, 3 phases (peut être conçue selon les exigences de l'acheteur)

Application du produit de la machine de fabrication de forme de rouleau de métal à double couche

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des profileuses à double étage dans différentes spécifications, modèles et configurations.

Machine de formage de profilés à double ligneExemple d'application

Détails de l'emballage

1. Un conteneur *40GP pour charger un ensemble de machine de formage à double rouleau avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
