Expérience fournisseur de machine de formage de rouleaux de tuyaux de descente

Brève introduction de la machine de tuyau de descente :

Paramètres techniques de la machine de formage de rouleaux de tuyaux de descente :

Affichage du traitement de travail du tuyau de descente

1. Déroulage de la feuille → feuille d'alimentation → profilage → Mesurer la longueur et couper la feuille → pliage à l'arc (processus facultatif) → produits finis

2.Downpipe → necking → produits finis

Description des composants de  la machine de fabrication de rouleaux de tuyau de descente

1. Dérouleur manuel

Le bâti de chargement est de type support, serré manuellement, sans alimentation.

Capacité : ≤5t

Diamètre intérieur de la bobine : φ508 mm

Diamètre extérieur de la bobine : <φ1400mm

2. M achine principale

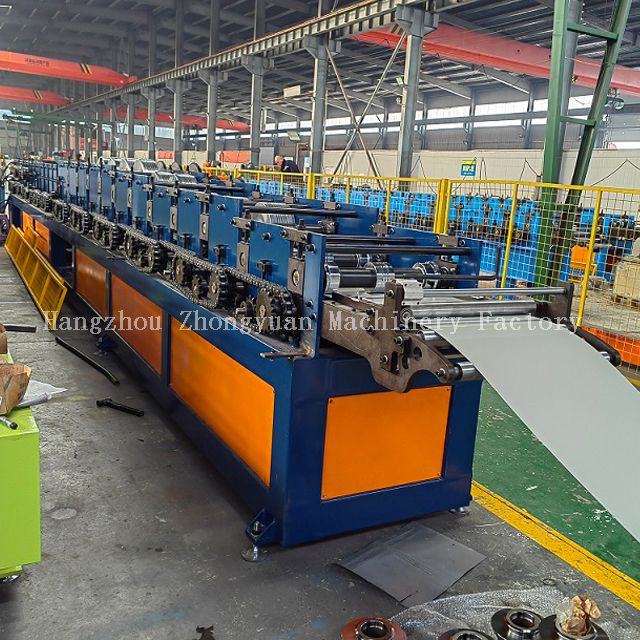

1) Dispositif d'alimentation

Le dispositif d'alimentation est équipé de roues de guidage gauche et droite, les matières premières peuvent être maintenues dans le bon sens d'alimentation par le dispositif d'alimentation.

2) Système de formage de rouleaux Matériau du rouleau de formage Surface en acier n ° 45 plaquée de chrome dur puis polie

Le matériau de l'arbre est en acier n°45, le diamètre est de 70 mm,

Le nombre de rouleaux de profilage est généralement de 25 stations.

La machine adopte une structure de plaque murale intégrale ;

Adopte un entraînement par moteur à engrenages, un entraînement par chaîne, une conversion de fréquence ;

Ajustez les vis manuellement pour modifier l'écart entre les rouleaux supérieur et inférieur, afin de pouvoir s'adapter à différentes épaisseurs de matériaux.

3).Dispositif de coupe

Adopte l'arrêt pour couper.

Aucun déchet par temps de coupe ;

Matériau de la lame de coupe : acier Cr12 avec traitement de trempe ;

Puissance de coupe fournie par la station hydraulique.

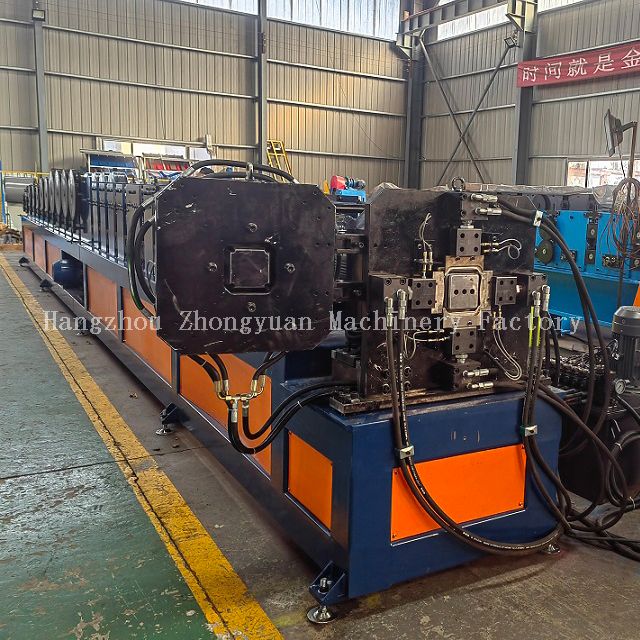

4).Dispositif de pliage

Cet appareil peut être plié dans l'arc souhaité du tuyau de descente, peut être plié de haut en bas ou de gauche à droite. Il faut remplacer le moule manuellement lors du changement de direction ;

Matériau du moule de pliage : acier Cr12 avec traitement de trempe ;

Puissance de flexion fournie par la station hydraulique.

5).Dispositif de rétrécissement

Ce dispositif permet de réduire l'orifice de la descente pour faciliter le rodage ;

Matériau du moule rétractable : acier Cr12 avec traitement de trempe ;

La puissance de rétraction est fournie par la station hydraulique.

3. Tableau d'épuisement

Ils sont utilisés pour mettre le produit final une fois le produit terminé.

1 pièce, la longueur est de 2 mètres.

Il est pratique de collecter le produit final et les produits finaux peuvent être empilés par les travailleurs.

4. Système de contrôle électrique

L'ensemble de l'équipement adopte un convertisseur de fréquence Mitsubishi, un PLC et un écran tactile, un comptage de machine de codage, peut être contrôlé manuellement et automatiquement.

5. Système hydraulique

Adopte une station hydraulique externe indépendante ;

Les principales vannes sont de marques chinoises.

Application du produit de la machine de formage de rouleaux de tuyaux de descente

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des machines de formage de tuyaux de descente  dans différentes spécifications, modèles et configurations.

Exemple d'application de machine de fabrication de tuyaux de descente

Détails d'emballage de la machine à tuyau de descente

1. Un conteneur *40GP pour charger un ensemble de machines de fabrication de rouleaux de descente avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
