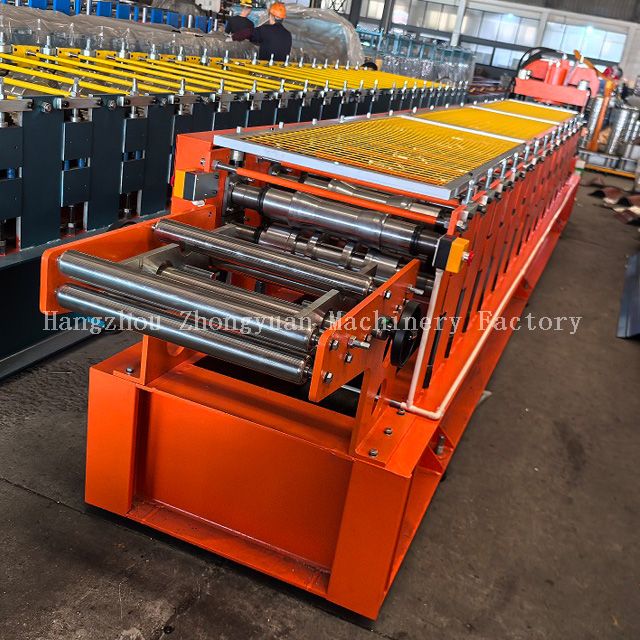

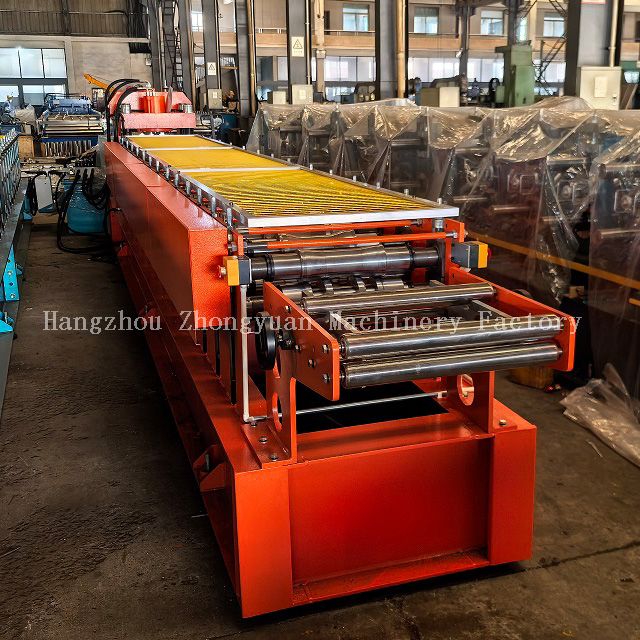

Brève introduction de la machine de formage de rouleaux de capuchon de crête en acier de couleur personnalisée de haute qualité :

Paramètres techniques de la machine de formage de rouleaux de faîtage de toit en métal, machine de formage de capuchons de faîte en acier de couleur à vendre :

Composants de la machine de formage de faîtes de toit :

Affichage du traitement de travail de la faîtière

Déroulage de la feuille → Feuille de guidage → Profilage → Pressage → Mesurer la longueur et couper la feuille → Produit jusqu'à la table de sortie

Description des composants de  la machine de fabrication de faîtières de toit

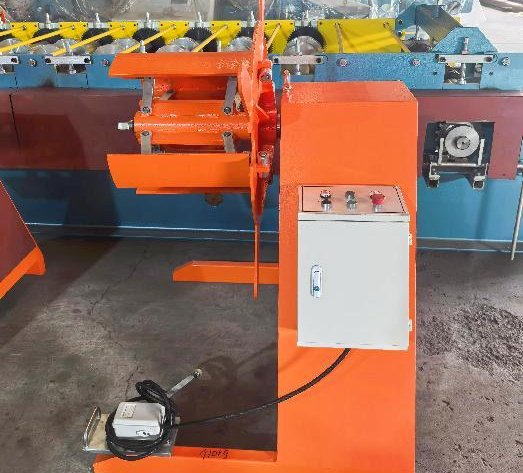

1. Dérouleur à moteur électrique​

1) Dérouleur à moteur ; maximum. Capacité : 1500kg

2) Costume pour le diamètre intérieur de la bobine : 508 mm, costume pour le diamètre extérieur maximum de la bobine : 1000 mm

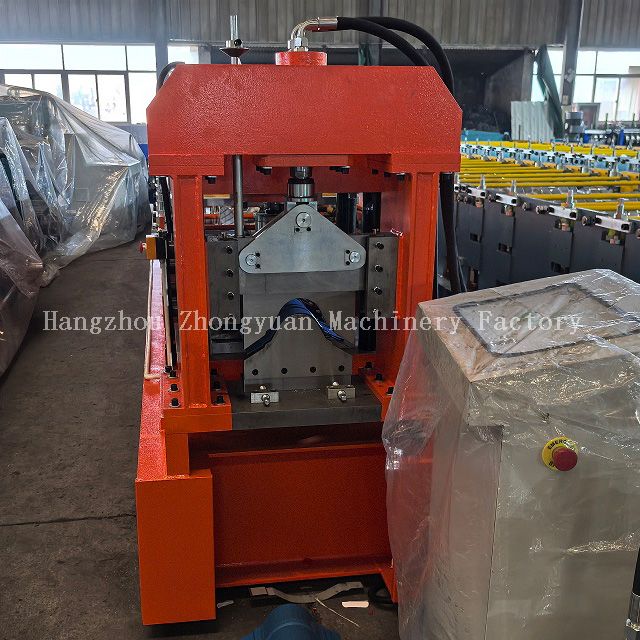

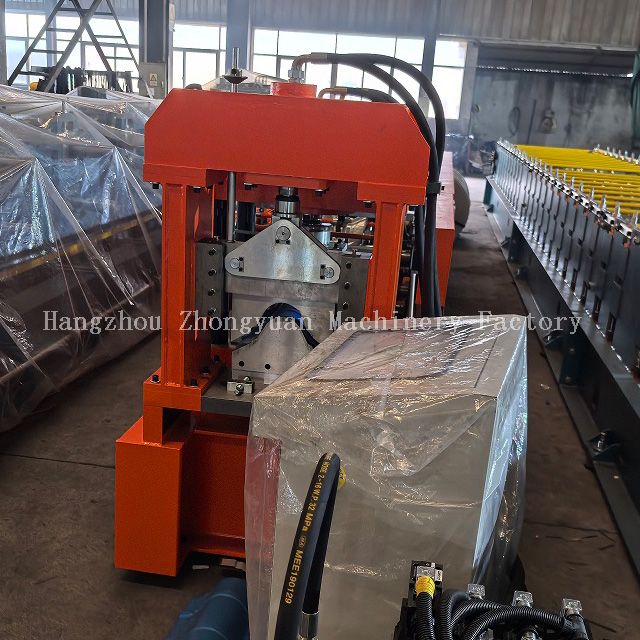

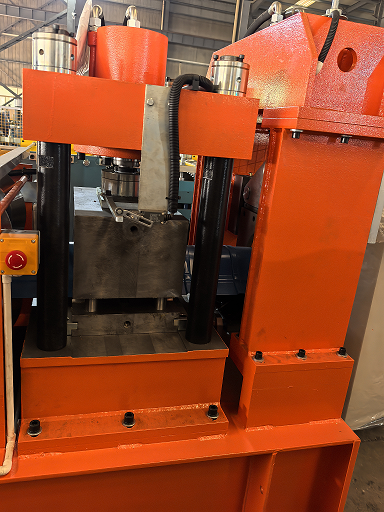

2.Matériel de pressage

1) Après avoir formé la forme du panneau de carrelage, presser le panneau de carrelage avec un équipement de pressage qui garantit une forme durable et plus belle.

2) Le matériau du moule de pressage est du Cr12MOV. avec traitement trempé.

3) Alimenter la station hydraulique.

3. Coupe hydraulique

1)  Adopte la post-coupe, arrêtez de couper ;

2)  Le matériau de la lame de coupe est Cr12MOV. avec traitement trempé.

2)  Adopte un cadre soudé pour une bonne rigidité.

4)  Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final. Tolérance de longueur de coupe ± 2 mm.

5)  La puissance de coupe est assurée par une station hydraulique.

6)  Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur.  Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

4.Station hydraulique

1)  Il fournit l’énergie nécessaire à la coupeuse hydraulique.

2)  Tous les accessoires hydrauliques utilisent tous des produits de marque chinoise célèbre.

3)  Puissance du moteur hydraulique : 7,5 kW

5.Système de contrôle PLC

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 380 V/50 Hz, triphasé (peut être conçu selon les exigences de l'acheteur)

Application du produit de  la machine de formage de rouleaux de faîtage de toit

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des machines de formage de rouleaux pour faîtières  dans différentes spécifications, modèles et configurations.

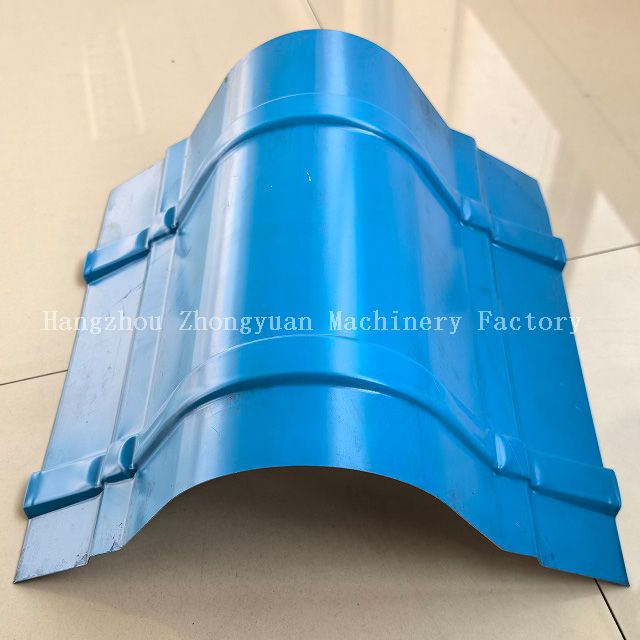

Machine de formage de rouleaux de faîtage de toit en métal Exemple d'application

Détails d'emballage du petit pain de recouvrement de faîte formant la machine pour le toit

1. Un conteneur *40GP pour charger deux ensembles de machine de formage de rouleaux de faîtage de toit avec dérouleur à entraînement électrique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
