Brève introduction de la machine de formage de rouleaux de ligne :

Paramètres techniques de la machine de formage de lignes :

Composants de la machine de ligne :

Affichage du traitement de travail en ligne

Déroulage de la tôle → Feuille de guidage → Mesurer la longueur et couper la tôle → Profilage →  Produit vers la table de sortie

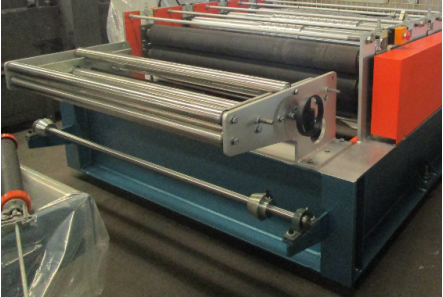

1. Dispositif de couverture de film

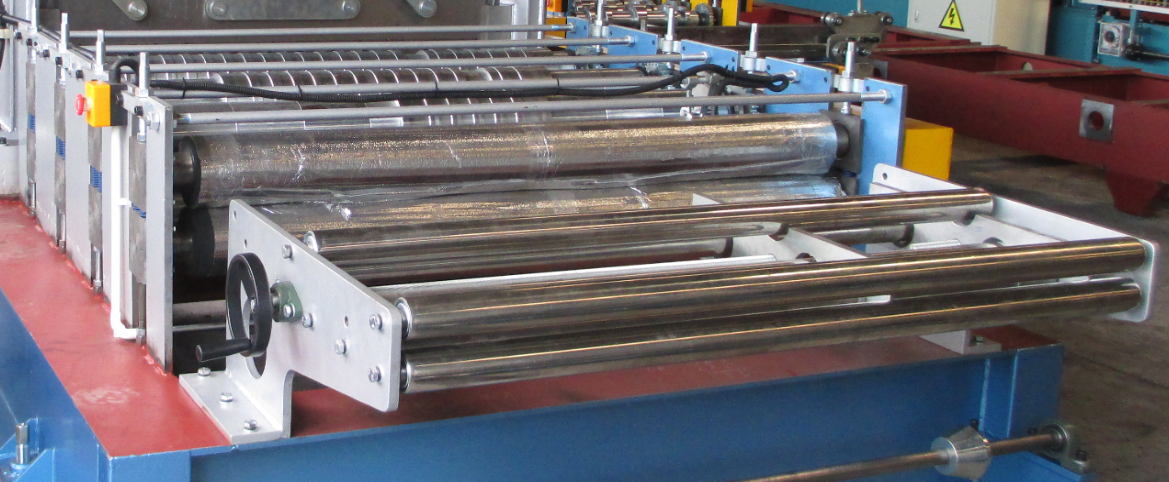

2. Rouleau à rainurer à l'extrémité B

1) Il est composé d'un rouleau à rainurer plié, il est utilisé pour presser la rainure dans le fond du matériau.

2) Cela peut apparaître lors de la fabrication d’un drap plat.

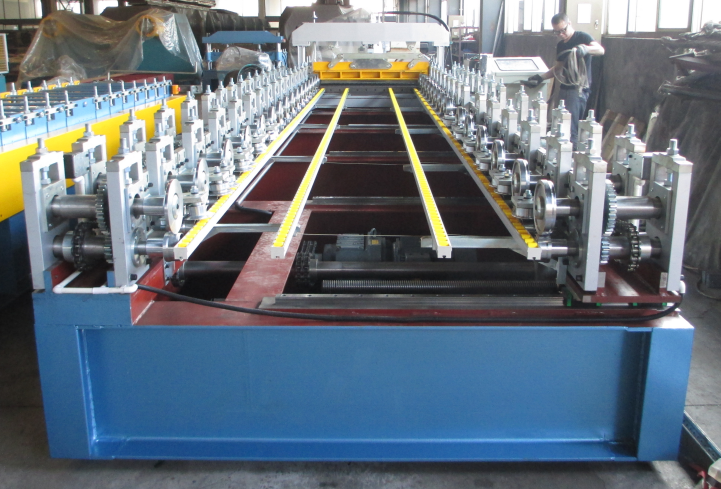

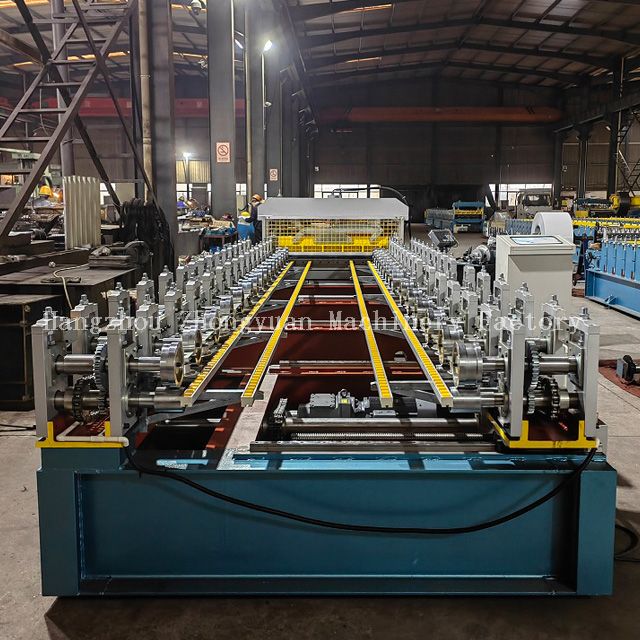

3. Profilage M/C

1) Le châssis principal de la machine est une structure de type colonne pour garantir le réglage de la machine.

2) Le matériau du rouleau est en acier forgé n°45 de haute qualité, avec procession à commande numérique.

3) Les arbres des rouleaux sont usinés par une rectifieuse deux fois pour assurer la précision du produit final.

4) Les rouleaux sont plaqués de chrome dur d'une épaisseur de 0,05 mm sur la surface après avoir été usinés par la machine-outil exacte. Cela garantit ainsi une longue durée de vie des rouleaux de formage.

5) Le diamètre de l'arbre est de 55 mm.

6) Quantité de rouleaux de formage : Environ 13 stations

7) La machine est réglable pour s'adapter à différentes largeurs de matériaux de 390 à 1 200 mm de largeur (maximum 1 210 mm). Un côté est fixe, l'autre côté est mobile.

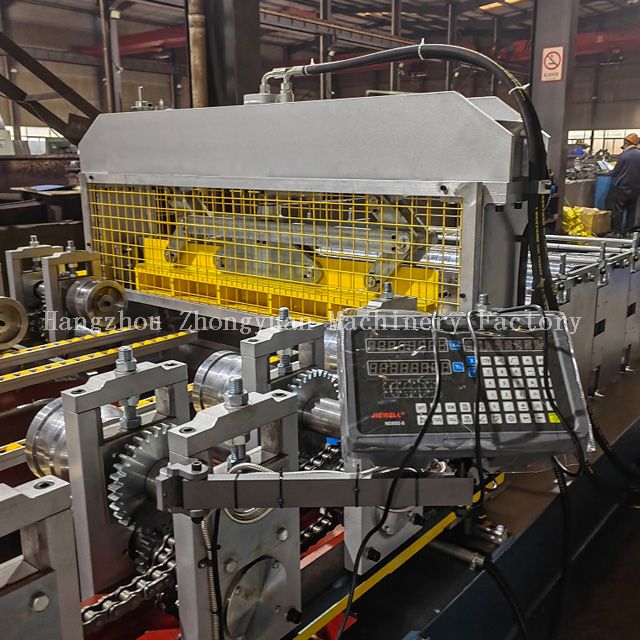

8) Déplacez le volant pour changer la machine afin de faire manuellement un matériau de largeur différente. Il existe un dispositif d'affichage numérique pour indiquer la largeur déplacée pour la machine.

9) La chaîne et l'engrenage déplacent la ligne, le moteur entraîne. Toutes les actions de travail sont contrôlées automatiquement par l'armoire électrique PLC.

10) Tension d'alimentation appropriée : 380 V/50 Hz/3 phases.

11) Vitesse de travail en ligne (vitesse de formage) : environ 25 m/min (sans temps de coupe)

12) Puissance du moteur principal de la machine : 5,5 KW

13)  Poids total : 8600kg

14)  Taille de formation environ :  8,7 ml*2,0 mW*1,6 mH

Application du produit de la machine de fabrication de rouleaux de ligne

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des machines de fabrication de lignes  dans différentes spécifications, modèles et configurations.

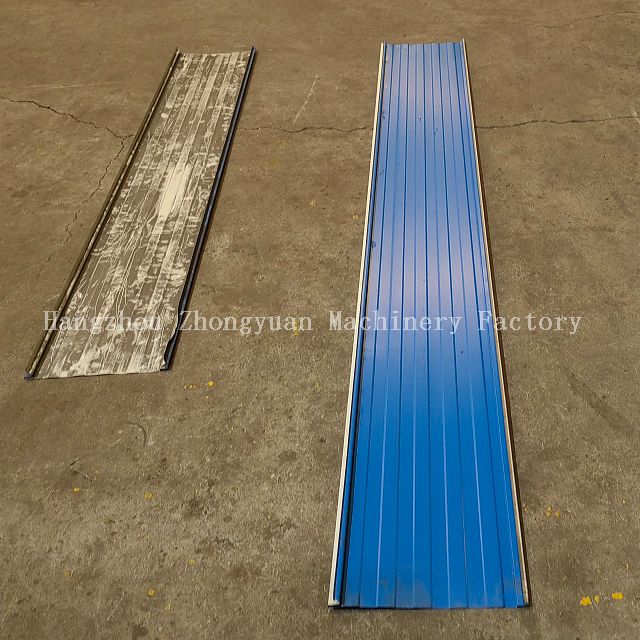

Exemple d'application de machine de formage de rouleaux de ligne

Détails d'emballage de la machine de formage de lignes

1. Un conteneur *40GP pour charger un ensemble de machines en ligne avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
