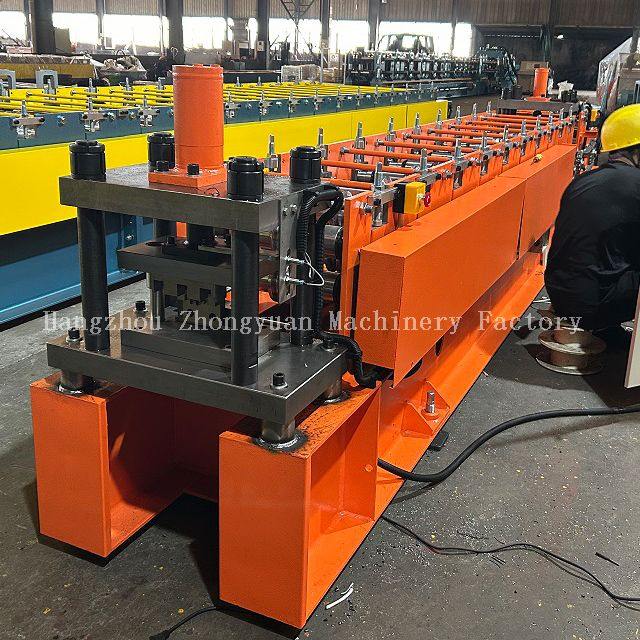

Brève introduction de la machine de formage W :

Paramètres techniques de la machine W :

Composants de la machine de la machine de fabrication de rouleaux W :

Affichage du traitement  de travail en forme de W

Feuille de guidage →Profilage→Poinçonnage automatique→  Mesurer la longueur et couper la feuille

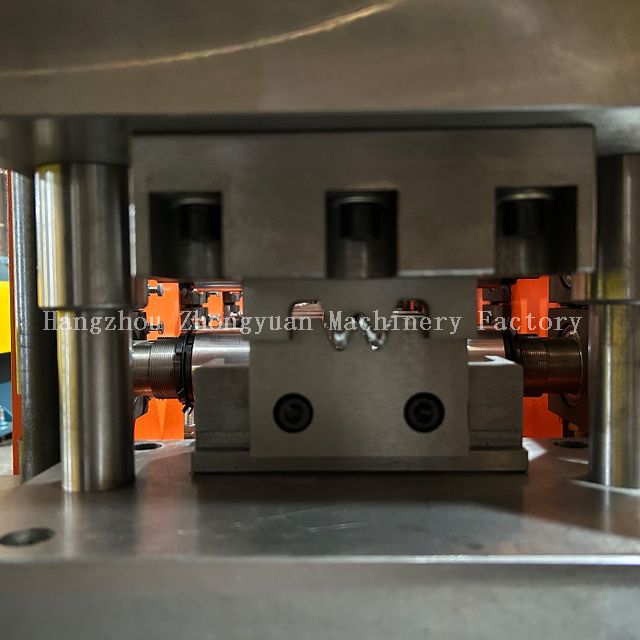

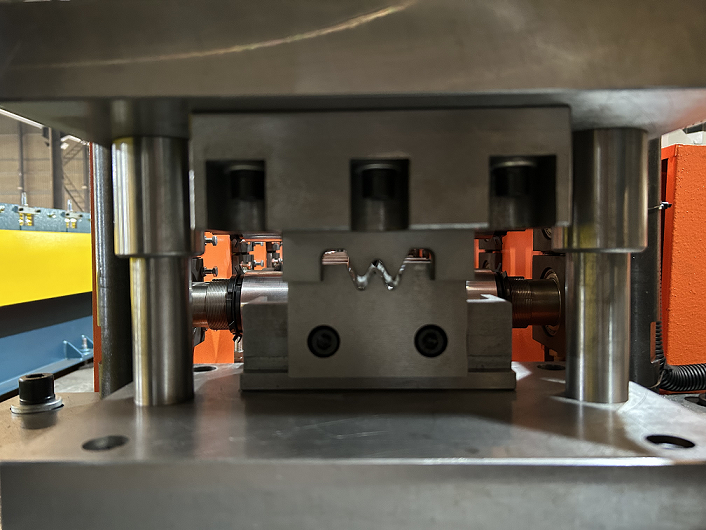

1. Coupe hydraulique automatique

1)  Adopte la post-coupe, arrêtez de couper ;

2)  Le matériau de la lame de coupe est Cr12MOV. avec traitement trempé.

3)  Le cadre de coupe a été traité thermiquement pour éviter la déformation du produit final. Tolérance de longueur de coupe ± 2 mm.

5)  La puissance de coupe est assurée par une station hydraulique. La puissance est de 5,5 kW.

6)  Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur.  Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

2. Dispositif de poinçonnage automatique

1) Puissance hydraulique : 5,5 kw

2) Les matrices à trous ronds mesurent 3 mm de diamètre.

3) La position verticale doit être ajustée dans le PLC.

4) Matériau de la matrice de poinçonnage : Cr12mov.

5) Une tête de poinçonnage supplémentaire est incluse.

3. Système de contrôle PLC

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 380 V/50 Hz, triphasé (peut être conçu selon les exigences de l'acheteur)

7) Menu hongrois (traduction fournie par l'acheteur)

Application du produit de la machine de fabrication W

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des profileuses W dans différentes spécifications, modèles et configurations.

Exemple d'application de machine de formage W

Détails d'emballage de la machine W

1. Un conteneur *20GP pour charger un ensemble de machine de fabrication de rouleaux W ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
