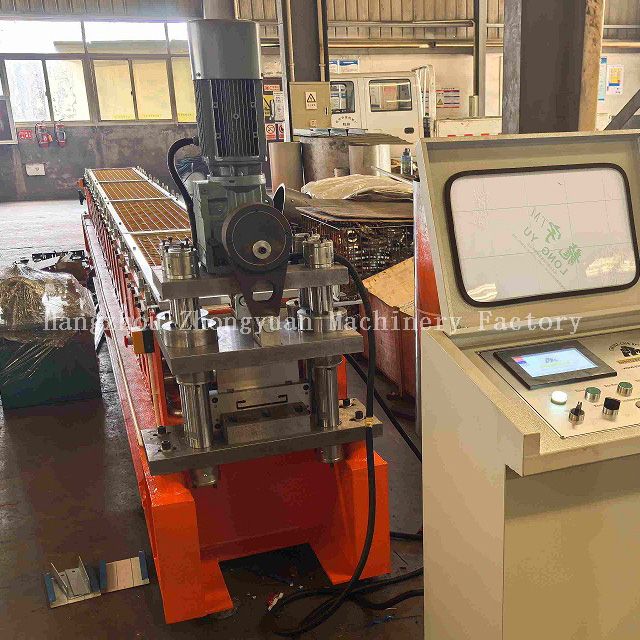

Brève introduction de la machine de formage de clôture C :

Paramètres techniques de la machine de clôture C :

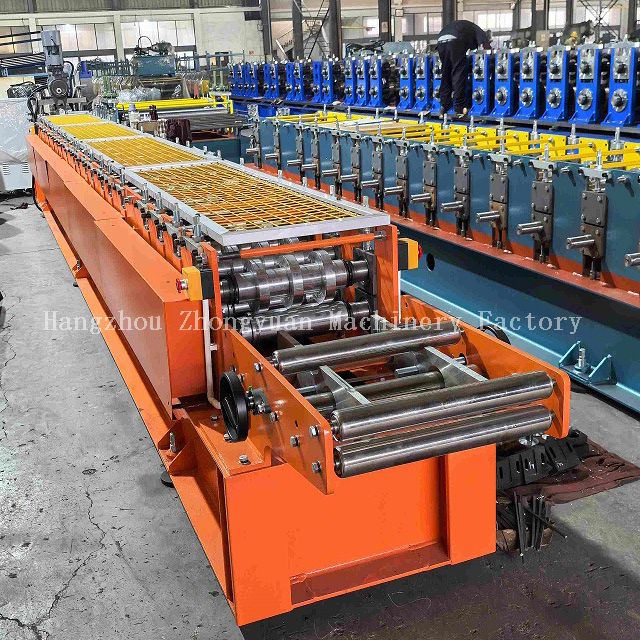

Composants de la machine de fabrication de rouleaux de clôture C :

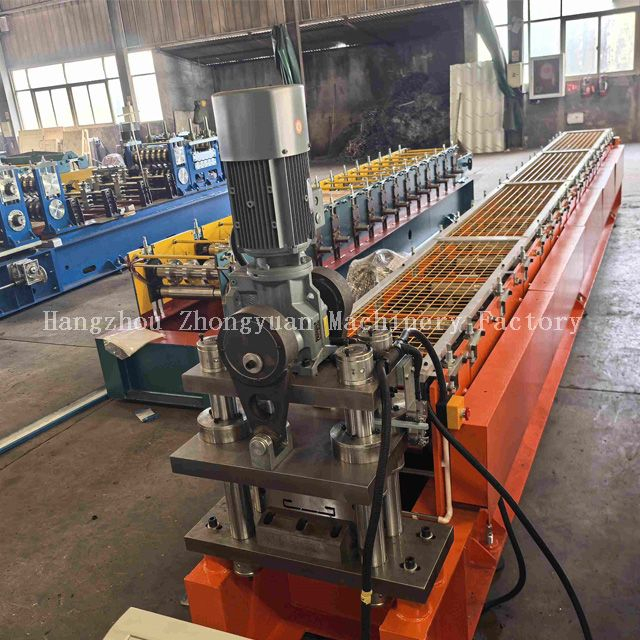

Affichage du traitement de travail de la clôture C

Déroulage de la tôle → Feuille de guidage → Profilage → Mesurer la longueur et couper la tôle

Description des composants de  la machine de fabrication de clôture C

1. Dérouleur à moteur électrique​

1) Dérouleur à moteur ; maximum. Capacité : 1500kg

2) Costume pour le diamètre intérieur de la bobine : 508 mm, costume pour le diamètre extérieur maximum de la bobine : 1000 mm

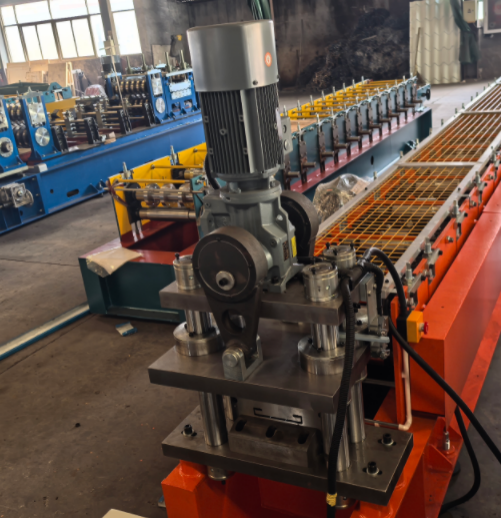

2.Coupe automatique du moteur

1)  Adopte la post-coupe, arrêtez de couper ;

2)  Le matériau de la lame de coupe est Cr12MOV. avec traitement trempé.

3)  Le cadre de coupe a été traité thermiquement pour éviter la déformation du produit final. Tolérance de longueur de coupe ± 2 mm.

4)  La puissance de coupe est fournie par le moteur.

5)  Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur.  Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

3. Système de contrôle PLC

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 380 V/50 Hz, triphasé (peut être conçu selon les exigences de l'acheteur)

Application du produit de  la machine de formage de rouleaux de clôture C

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons une machine de formage de clôtures C  dans différentes spécifications, modèles et configurations.

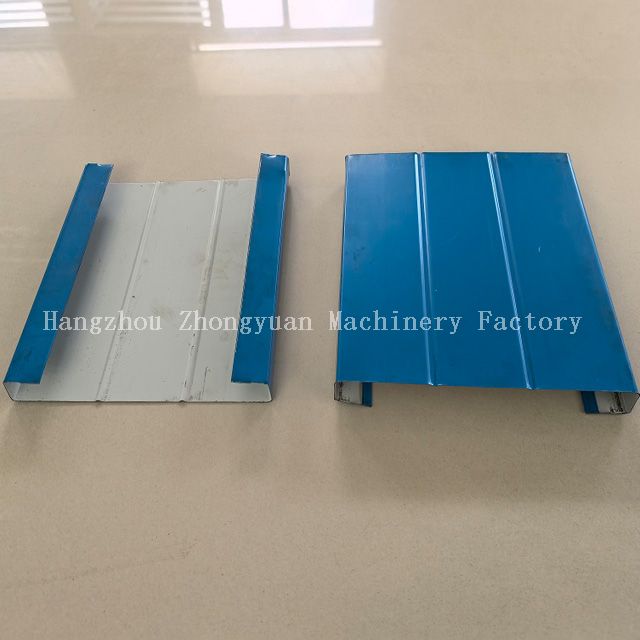

Exemple d'application de machine de clôture C

Détails d'emballage de la machine de fabrication de rouleaux de clôture C

1. Un conteneur *40GP pour charger deux ensembles de machine de fabrication de clôture C avec dérouleur à entraînement électrique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
