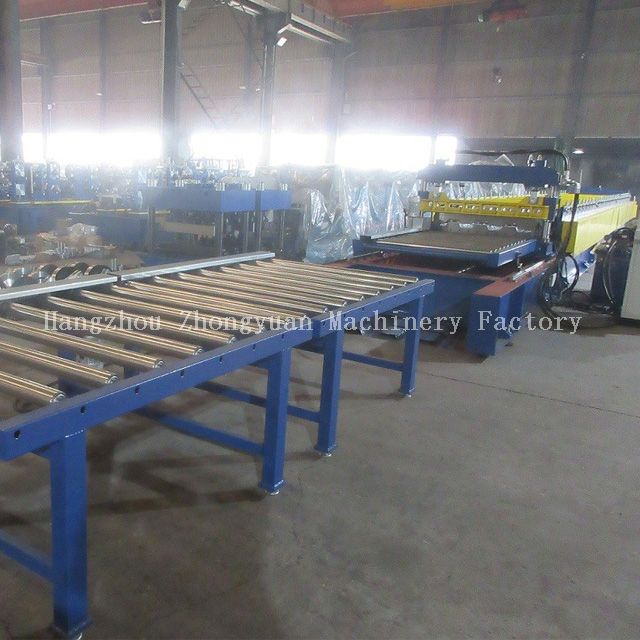

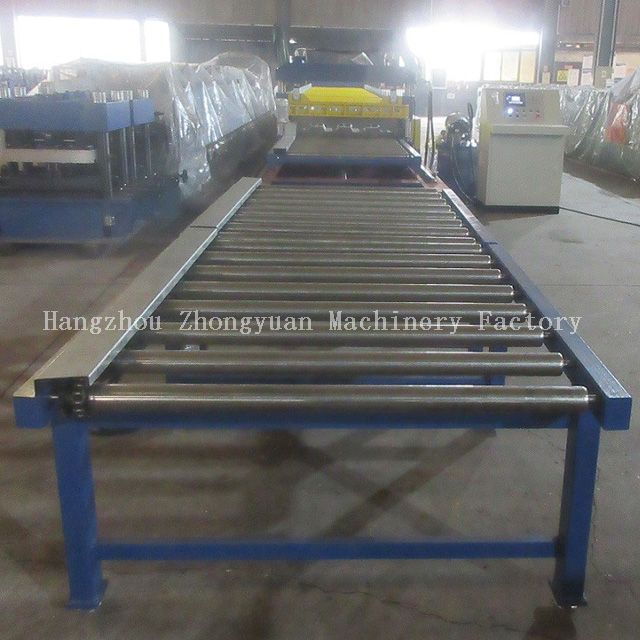

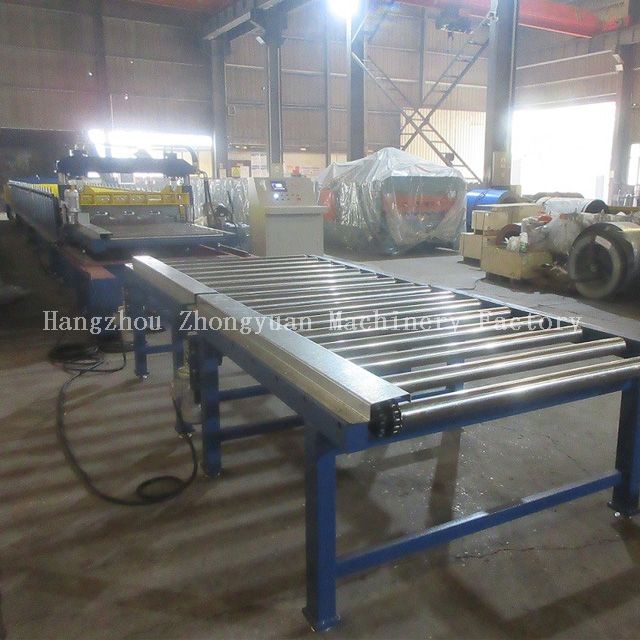

Brève introduction de la machine de formage de rouleaux de terrasse en métal :

Paramètres techniques de la machine de formage de rouleaux de pont :

Composants de la machine de formage de rouleaux à pont métallique :

Affichage du traitement de travail du pont

Déroulage de la tôle → Feuille de guidage → Profilage → Mesurer la longueur et sans butée pour couper la tôle de pont → Produit vers la table de sortie

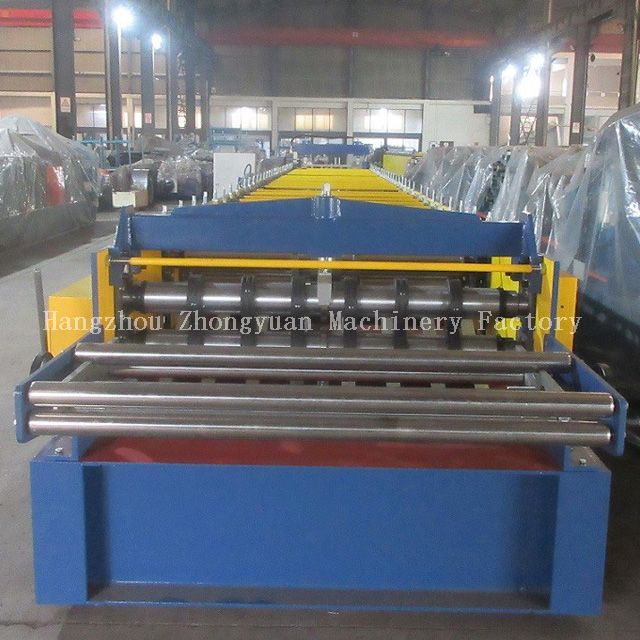

Description des composants de la machine à rouler les ponts métalliques

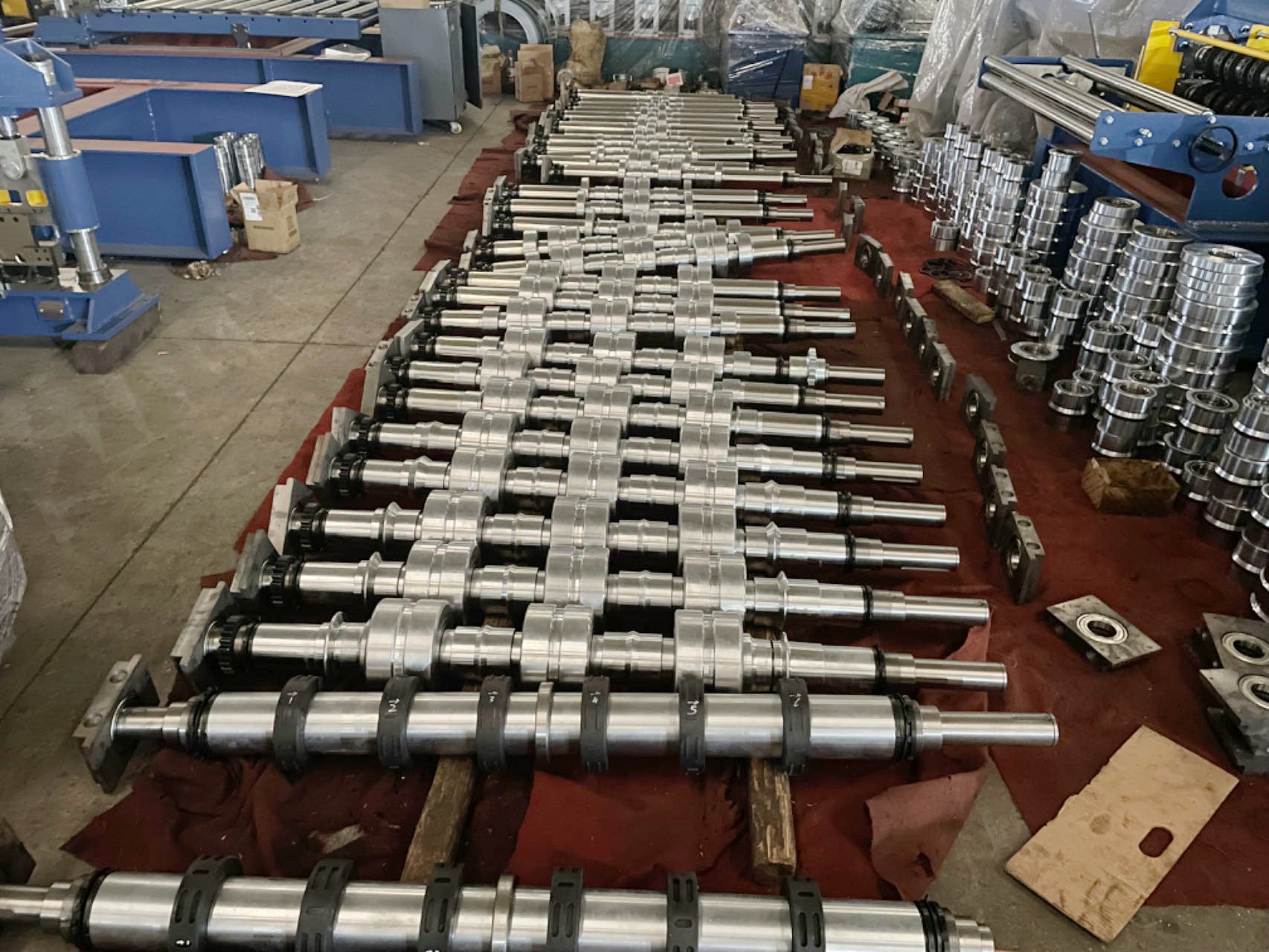

1. Arbre de haute précision

Arbres pleins dia. 82mm.

Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan

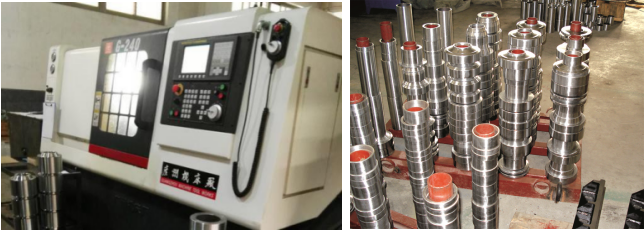

2.No.45 Acier traité par machine CNC

Tous les rouleaux sont fabriqués en acier 45#

Les machines CNC peuvent améliorer la précision des rouleaux.

Finition chromée sur la surface pour ajouter de la dureté aux rouleaux.

3. Concevoir des roulements à l'intérieur des rouleaux de formage

Concevez des roulements à l'intérieur des rouleaux pour permettre à la machine de fonctionner avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.

Assurer la même vitesse entre tous les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.

Les roulements contribuent à prolonger la durée de vie des machines. Nos machines de formage fabriquées sont autorisées à utiliser plus de 15 ans.

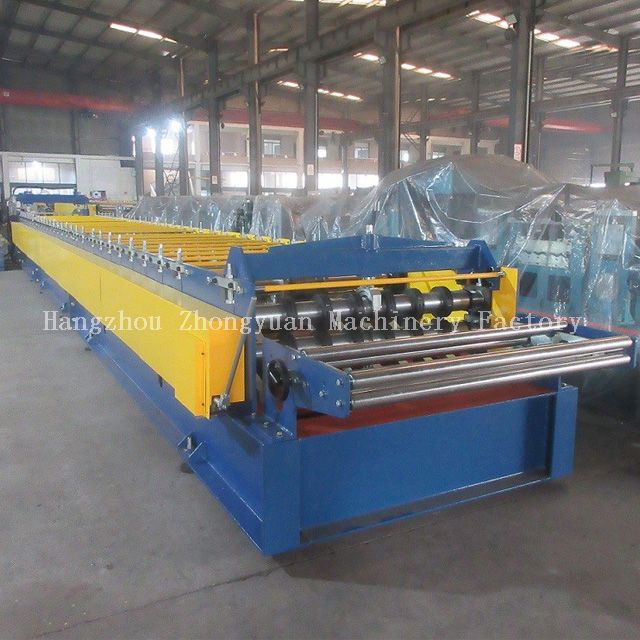

4. Corps principal de la machine

Bâti de machine réalisé en acier type H450 par soudure

Épaisseur de la paroi latérale : 235 Mpa avec une épaisseur de 20 mm

Des rainures sont conçues entre le mur de connexion pour empêcher tout mouvement du mur de connexion et améliorer la stabilité.

Entraînement du moteur, transmission d'entraînement par engrenages/pignons, stations d'environ 29 étapes à former

Moteur principal = 11KWx2, contrôle de vitesse de fréquence

Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine.

Vitesse de formage 20-25 m/min.

Tous les rouleaux traités sont assemblés sur le tapis pour éviter de rayer la surface des rouleaux.

5. Découpe volante automatique

1)  Adopte une post-coupe, sans arrêt de coupe ;

2)  Le matériau de la lame de coupe est Cr12 mov. avec traitement trempé.

3)  Le cadre de coupe a été traité thermiquement pour éviter la déformation du produit final. Tolérance de longueur de coupe ± 2 mm.

5)  Puissance du servomoteur : 7KW, moteur de transport : 0,37X2KW.

6)  Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur.  Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

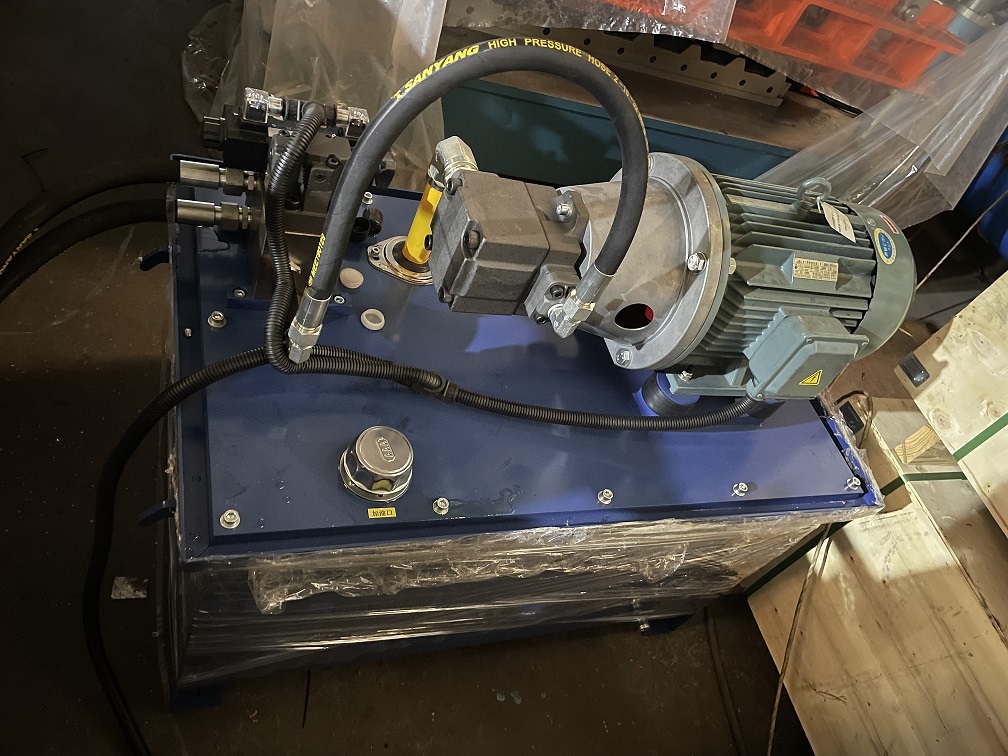

6. Station hydraulique

1) Il fournit l’énergie nécessaire à la coupeuse hydraulique.

2) Tous les accessoires hydrauliques utilisent tous des produits de marque chinoise célèbre.

3) Puissance du moteur hydraulique : 7,5 KW

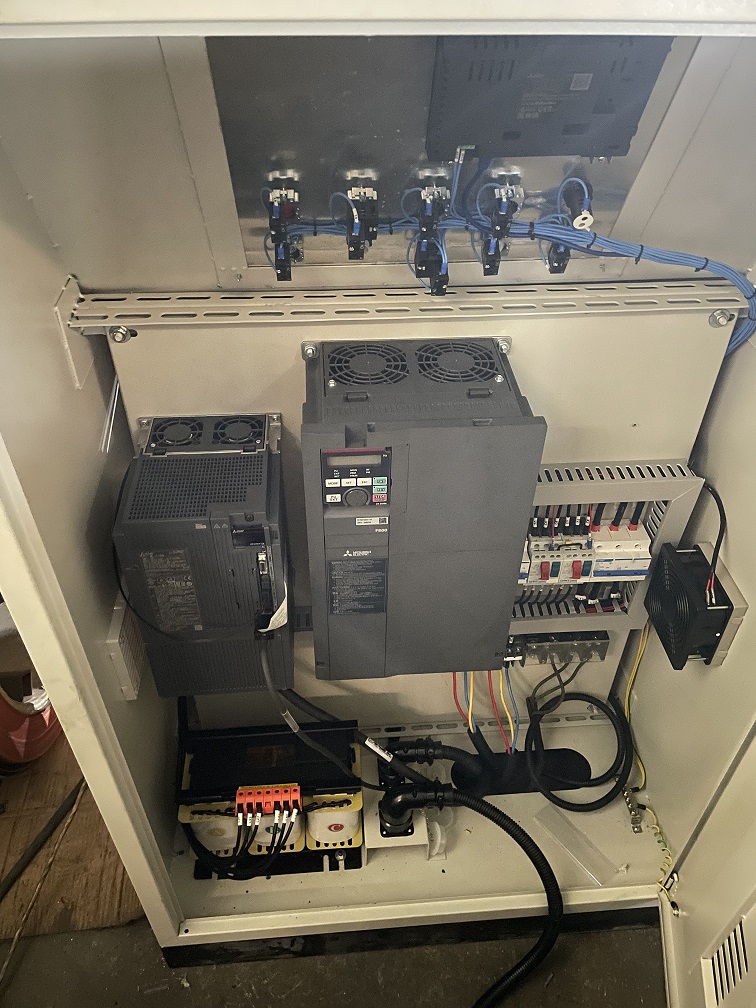

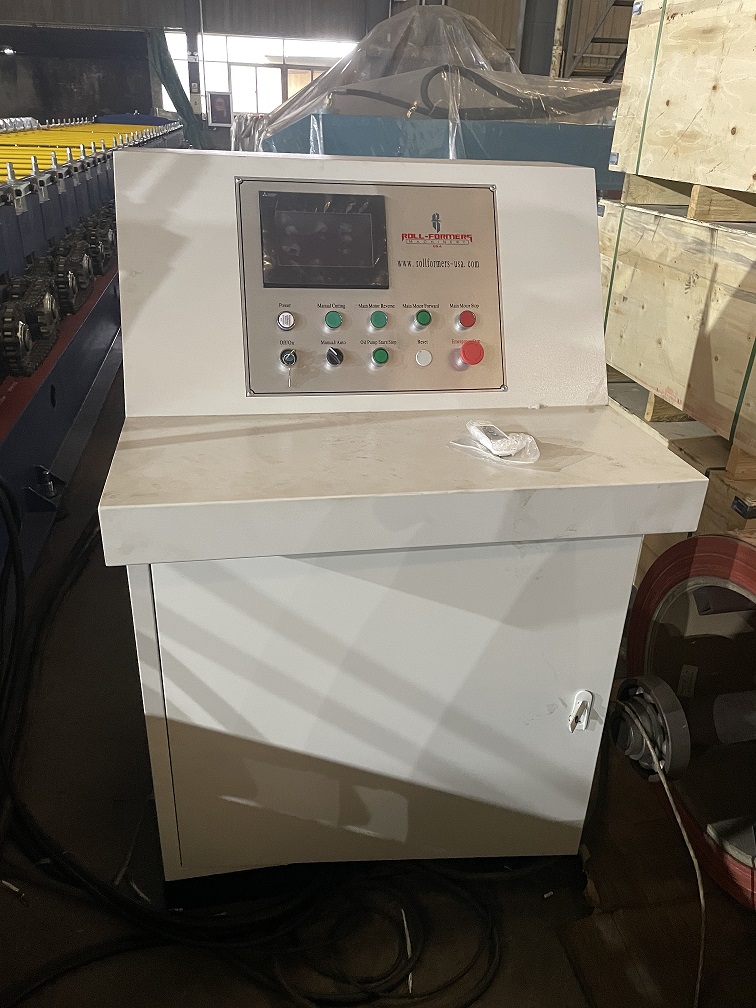

7.Système de contrôle PLC

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3) L'écran tactile est saisi et annulé les données de travail.

4) Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5) Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6) Tension d'alimentation appropriée : 440 V/60 HZ/3 phases (peut être conçu selon les exigences de l'acheteur)

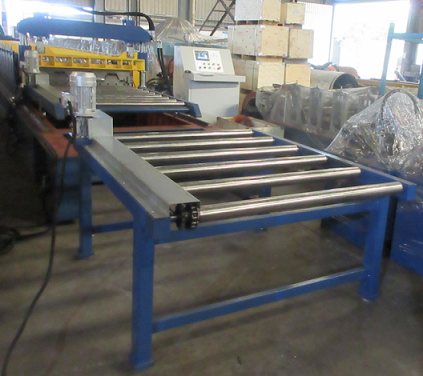

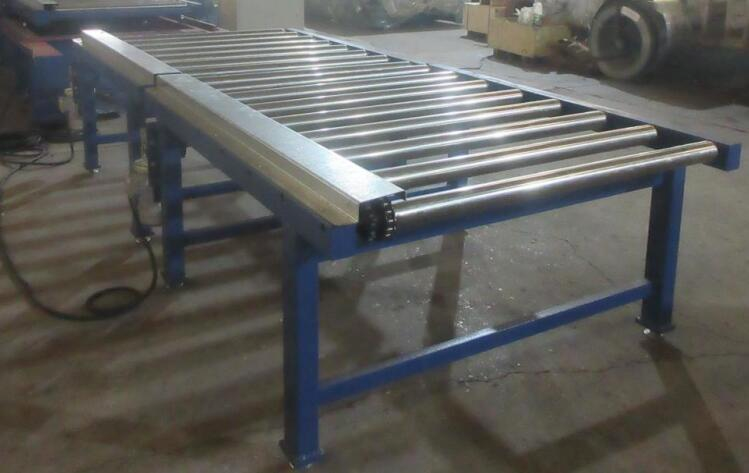

8. Rack de produits ( alimenté par moteur ) :

1) Ils sont utilisés pour mettre le produit final lorsque le produit sort du dispositif de coupe.

2) Deux pièces, chaque pièce mesure 1,5 m, la longueur totale est de 3 mètres.

3) Recueillir le produit final et les produits finaux peuvent être facilement empilés par les travailleurs.

4)Puissance du moteur : 0,37 KW X2.

5)  La longueur est de 3 400 m.

6)  Le poids est de 1630 kg.

Application du produit du profileur à tablier métallique

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des machines de formage de rouleaux de plancher  dans différentes spécifications, modèles et configurations.

Exemple d'application de machine de formage de rouleaux de terrasse en acier

Détails d'emballage de la machine de formage de rouleaux à pont en acier

1. Deux conteneurs *40GP pour charger un ensemble de machine de formage de rouleaux à pont avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
