Brève introduction de la fabrication de machines de formage de tabliers en acier :

Paramètres techniques de la machine de formage de rouleaux à pont en acier :

Composants de la machine de formage de terrasses de sol :

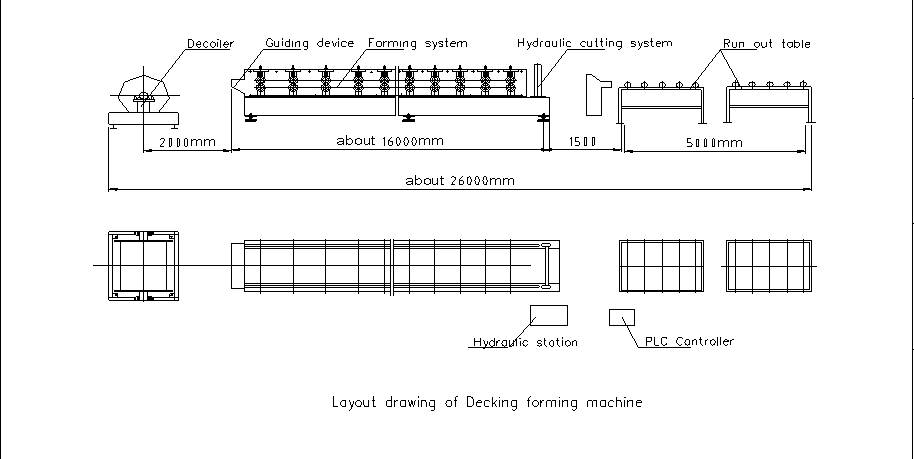

Affichage du traitement de travail du pont

Déroulage de la feuille → Feuille de guidage → Gaufrage → Profilage → Mesurer la longueur et couper la feuille → Produit jusqu'à la table de sortie

Description des composants de la machine de formage de rouleaux de plancher

1. Arbre de haute précision

Arbres pleins dia. 82 mm pour l'épaisseur du matériau.

Tous les arbres sont usinés deux fois par une rectifieuse cylindrique pour assurer la précision finale.

Garantie aux acheteurs d'obtenir une feuille de pont de haute précision de la machine fabriquée par Zhongyuan.

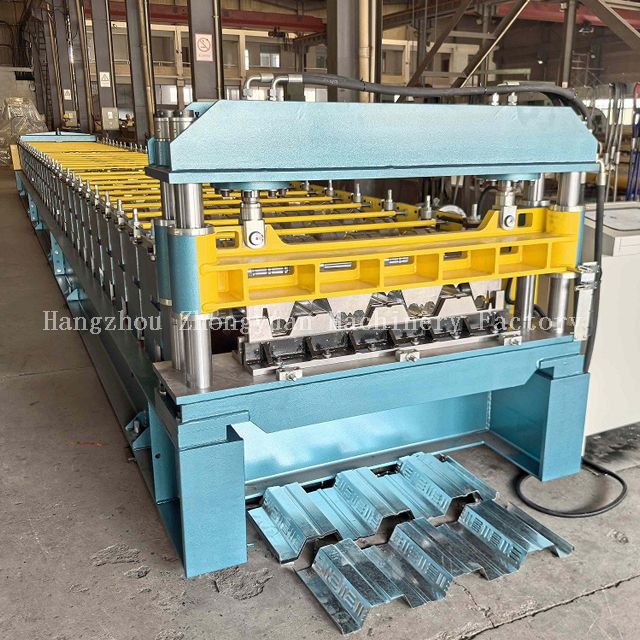

2. Rouleaux de formage dur de haute précision

Chaque rouleau de formage utilise une machine CNC pour polir et usiner la forme des rouleaux conçue, cela peut améliorer la précision des rouleaux. Et du chrome dur planté de 0,03 à 0,05 mm pour garantir que la machine fonctionne pendant plus de 15 ans pour vous.

3. Concevoir des roulements à l'intérieur des rouleaux de formage

Concevoir un roulement à l'intérieur des rouleaux pour faire fonctionner la machine avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.

Assurer la même vitesse entre les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.

Les roulements contribuent à prolonger la durée de vie des machines.

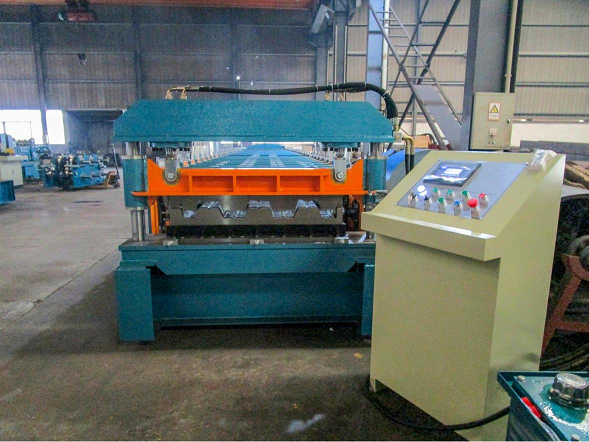

4. Coupe hydraulique

1)  Adopte la post-coupe, arrêtez de couper ;

2)  Le matériau de la lame de coupe est Cr12 Mov. avec traitement trempé.

3)  Adopte un cadre soudé pour une bonne rigidité.

4)  Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final. La tolérance de longueur de coupe est de ± 1,5 mm.

5)  La puissance de coupe est assurée par une station hydraulique.

6)  Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur.  Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

7) Il s'agit d'un style de coupe par poinçonnage, il y a une bande d'acier usagé de 8 mm après chaque coupe, pour  prolonger la durée de vie du couteau et réduire la déformation de la tôle de pont.

5. Station hydraulique

1)  Il fournit l’énergie nécessaire à la coupeuse hydraulique.

2)  Tous les accessoires hydrauliques utilisent tous des produits de marque chinoise célèbre.

3)  Puissance du moteur hydraulique : 5,5 kW

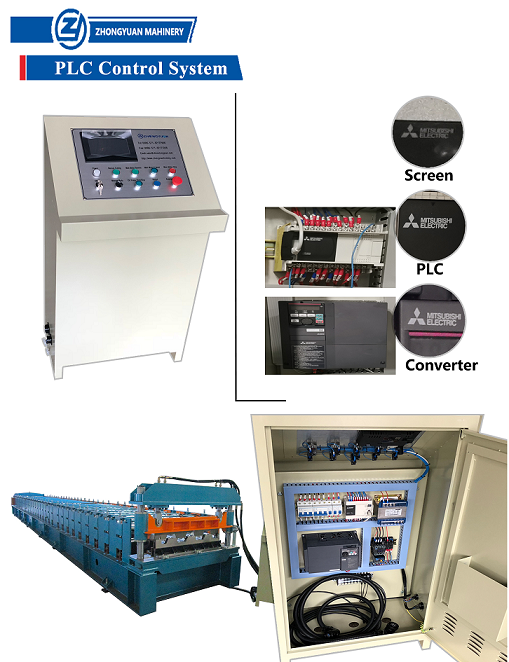

6.Système de contrôle PLC

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3)  L'écran tactile est saisi et annulé les données de travail.

4)  Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5)  Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6)  Tension d'alimentation appropriée : 440 V/60 Hz, 3 phases (peut être conçu selon les exigences de l'acheteur)

Application du produit de la machine de formage de rouleaux de terrasse en acier

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des machines de formage de rouleaux de plancher  dans différentes spécifications, modèles et configurations.

Machine de formage de rouleaux à tablier métallique Exemple d'application

Détails d'emballage de la machine de formage de rouleaux de plancher 2025

1. Un conteneur *40GP&one 20gp pour charger un ensemble de machine de formage de rouleaux de plancher avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
