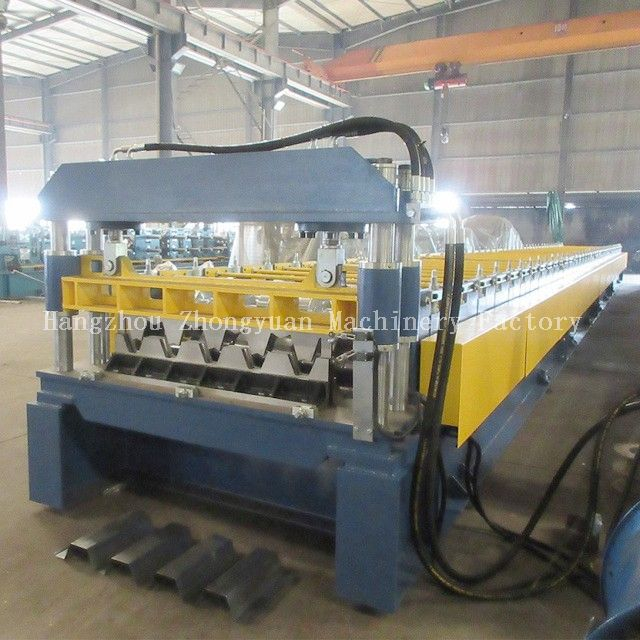

Brève introduction de la machine de formage de rouleaux à pont métallique :

Paramètres techniques de la machine de formage de rouleaux de terrasse en acier :

Composants de la machine de formage de rouleaux de plancher :

Affichage du traitement de travail du pont

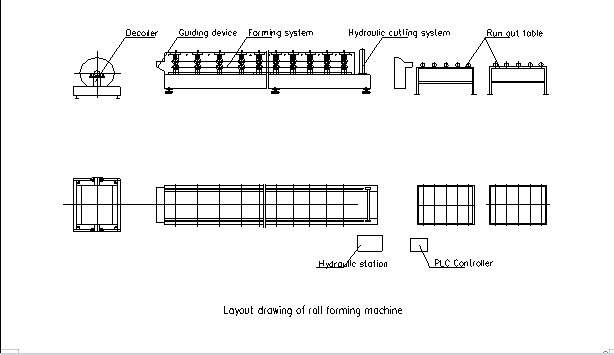

Déroulage de la tôle → Feuille de guidage → Profilage → Mesurer la longueur et couper la tôle → Produit jusqu'à la table de sortie

Description des composants de la machine de formage de tabliers en acier

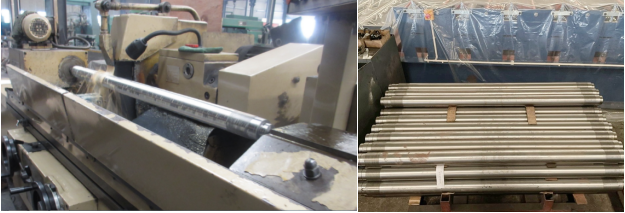

1. Arbre de haute précision

Arbres pleins dia. 82mm.

Les arbres en acier massif sont usinés deux fois avec une rectifieuse pour assurer la précision finale. Garantie à l'acheteur d'obtenir une feuille de haute précision de la machine fabriquée par Zhongyuan

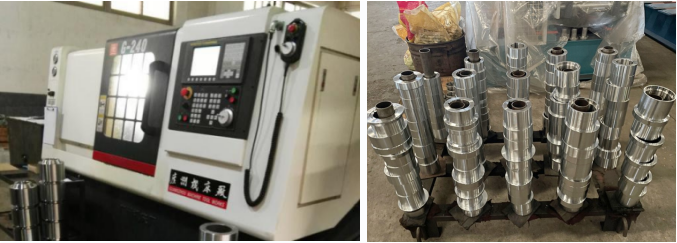

2. Acier n°45 traité par machine CNC

Tous les rouleaux sont fabriqués en acier 45#

Les machines CNC peuvent améliorer la précision des rouleaux.

Finition chromée sur la surface pour ajouter de la dureté aux rouleaux.

3. Concevoir des roulements à l'intérieur des rouleaux de formage

Concevez des roulements à l'intérieur des rouleaux pour permettre à la machine de fonctionner avec moins de charge afin que les rouleaux ne soient pas faciles à endommager.

Assurer la même vitesse entre tous les rouleaux, aucune différence de vitesse entre les rouleaux, améliorer la précision du formage.

Les roulements contribuent à prolonger la durée de vie des machines. Nos machines de formage fabriquées sont autorisées à utiliser plus de 15 ans.

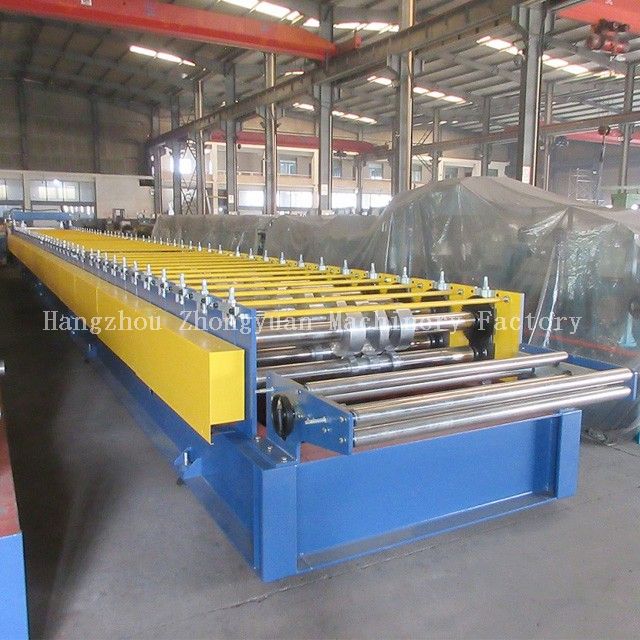

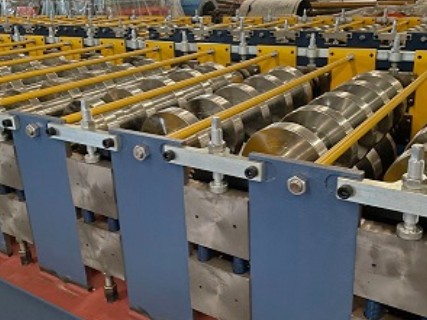

4. Corps principal de la machine

Bâti de machine réalisé en acier type H450 par soudure

Épaisseur de la paroi latérale : 235 Mpa avec une épaisseur de 20 mm

Des rainures sont conçues entre le mur de connexion pour empêcher tout mouvement du mur de connexion et améliorer la stabilité.

Entraînement du moteur, transmission d'entraînement par engrenages/pignons, stations d'environ 44 étapes à former

Moteur principal = 11KWx2, contrôle de vitesse de fréquence

Tous les boulons à vis de grade 8.8 (certaines autres usines utilisent un grade 4.8 faible) pour garantir une fixation serrée de la structure de la machine et une longue durée de vie pendant le fonctionnement prolongé de la machine.

Vitesse de formage 20-25 m/min.

Tous les rouleaux traités sont assemblés sur le tapis pour éviter de rayer la surface des rouleaux.

5. Système de coupe automatique

1) Adopte la post-coupe, arrêtez-vous pour couper ;

2) Le matériau de la lame de coupe est Cr12 mov. avec traitement trempé.

3) Il s'agit d'un style de coupe par poinçonnage, il y a une bande d'acier usagé de 8 mm après chaque coupe, pour étendre le couteau.

durée de vie et réduire la déformation des tôles de pont.

4) Le cadre de coupe a subi un traitement thermique pour éviter la déformation du produit final.

5) La puissance de coupe est assurée par une station hydraulique.

6) Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur. Lorsque le produit final atteint la longueur définie, la machine s'arrête pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.

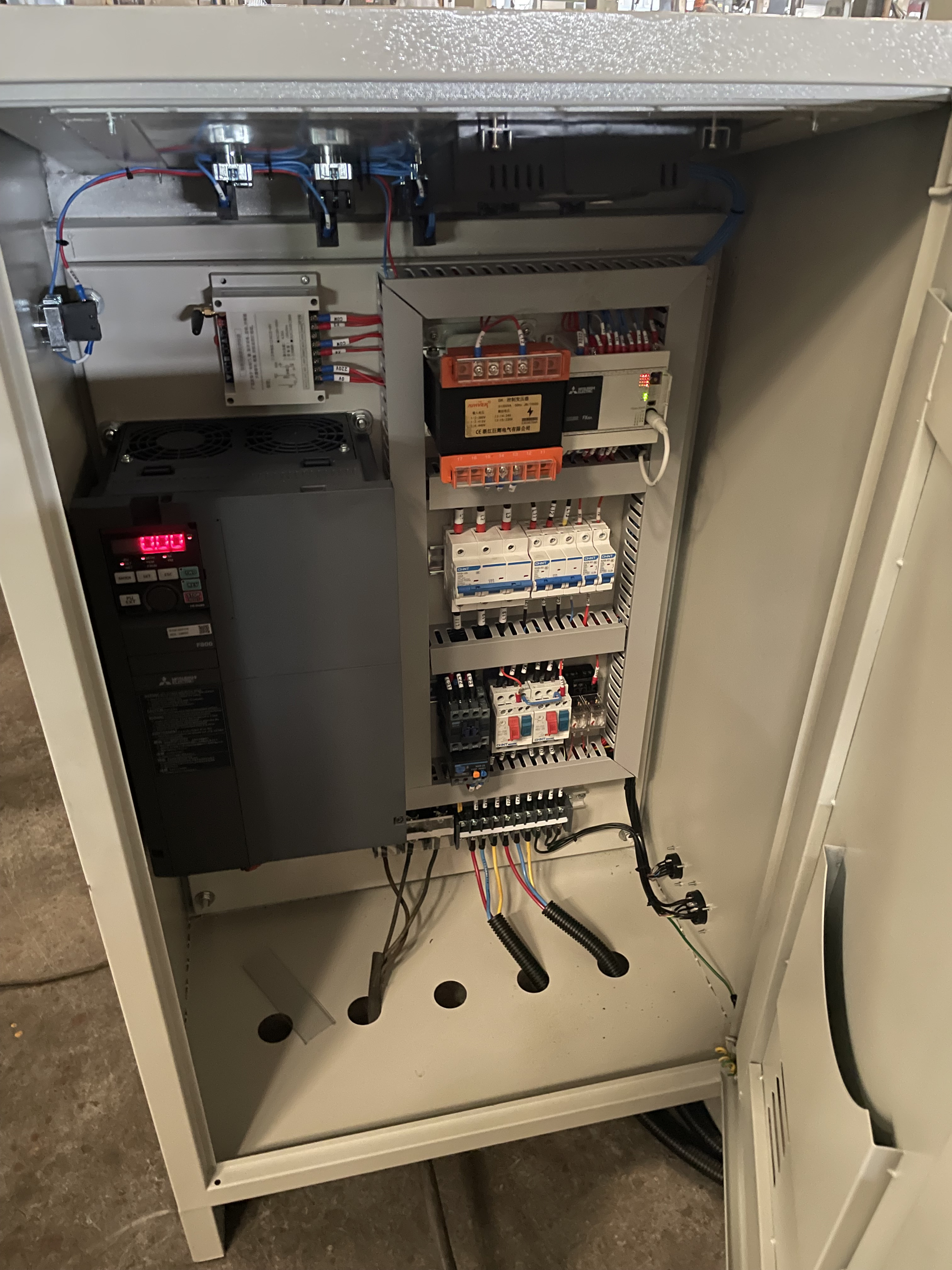

6. Système de contrôle PLC

1) Ce système utilise Mitsubishi PLC pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine de formage de rouleaux.

2) Le convertisseur Mitsubishi ajuste la technologie de vitesse et réalise la production automatique.

3) L'écran tactile est saisi et annulé les données de travail.

4) Un système d'interface homme-machine convivial peut être défini par lots en fonction de la pièce, de la longueur, de la quantité, etc.

5) Nombre d'encodeurs, ayant une fonction de comptage et de mesure de longueur.

6) Tension d'alimentation appropriée : 440 V/60 HZ/3 phases (peut être conçu selon les exigences de l'acheteur)

Application du produit de la machine de formage de rouleaux de terrasse en métal

Afin de satisfaire les diverses exigences des clients, nous concevons et fabriquons des profileuses pour planchers métalliques  dans différentes spécifications, modèles et configurations.

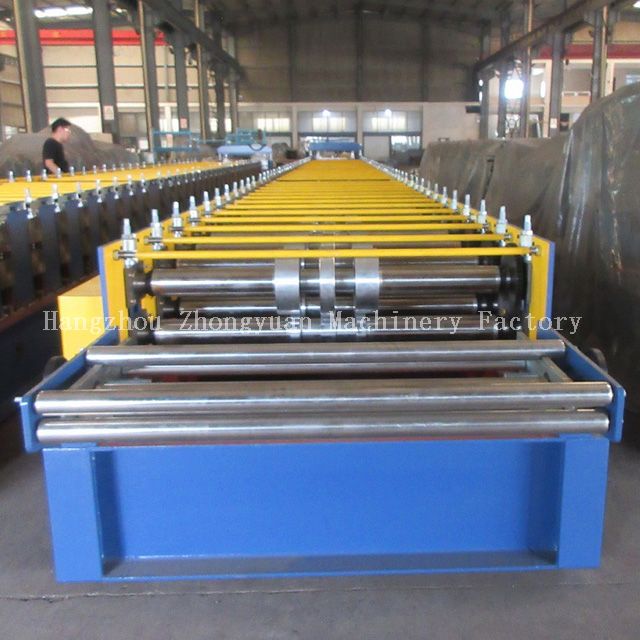

Exemple d'application de machine de formage de rouleaux de plancher

Détails d'emballage de la machine de formage de rouleaux de tôles de terrasse en acier

1. Deux conteneurs *40GP pour charger un ensemble de profileuses à pont en acier avec dérouleur mécanique ;

2. L'ensemble de l'huile antirouille essuyée, le contrôleur PLC recouvert d'un film en mousse ;

3. Pièces de rechange et quelques petites pièces emballées dans une boîte à outils en plastique ;

4. Tous les composants fixés par du fil d'acier avec un conteneur. Convient pour le transport maritime de longue durée.

Délai de livraison

Machine prête dans les 100 jours après avoir reçu un dépôt de 30 % et confirmé les détails du contrat de l'acheteur et des vendeurs.
